技术领域

本实用新型涉及电力设备技术领域，更具体的，涉及一种配电箱结构技术领域。

背景技术

配电箱是数据上的海量参数，一般是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。正常运行时可借助手动或自动开关接通或分断电路。配电箱具有体积小、安装简便，技术性能特殊、位置固定，配置功能独特、不受场地限制，应用比较普遍，操作稳定可靠，空间利用率高，占地少且具有环保效应的特点。但是现有的配电箱结构单一，在一些特定的地方，如在海边这种高湿高盐度的地方，这种配电箱的防盐防潮效果就会下降，在长期的使用下就会导致装置生锈，从而降低使用寿命。

实用新型内容

本实用新型旨在于解决背景技术中提出的问题，从而提供一种近海岸高盐高湿度的配电箱结构。

为实现上述目的，本实用新型提供如下技术方案：一种近海岸高盐高湿度的配电箱结构，包括固定底座、固定支架、顶部箱体、装置柜门、固定凹槽、装置锁芯、装置锁芯二、活动支架和内侧固定板，所述固定底座顶部四周固定连接有固定支架，所述固定底座通过固定支架固定连接有顶部箱体，所述顶部箱体左右两侧通过转轴转动连接有装置柜门，所述装置柜门内侧表面底端固定连接有固定凹槽，所述装置柜门表面中间贯穿设置有装置锁芯，所述顶部箱体一侧固定连接有装置锁芯二，且装置锁芯和装置锁芯二呈配套设置，所述顶部箱体内侧底端活动连接有活动支架，所述顶部箱体内部中间固定连接有内侧固定板。

优选的，所述固定底座呈三角状设置，且固定支架分布有四个。

优选的，所述顶部箱体整体呈圆柱状，且顶部箱体顶部呈弧形状。

优选的，所述装置柜门分布有两个，且装置柜门均呈弧形状。

优选的，所述装置柜门之间呈同向设置。

优选的，所述活动支架一侧末端与固定凹槽呈卡接设置。

有益效果：

1、该种近海岸高盐高湿度的配电箱结构设置有固定底座，固定底座呈三角状设置，且固定支架分布有四个，呈三角状设置的固定底座更加稳定，且由于固定支架分布有四个，使得当海风从不同角度吹向顶部箱体的时候都能保持顶部箱体的稳定，且由于顶部箱体整体呈圆柱状，且顶部箱体顶部呈弧形状，呈圆柱状的顶部箱体在经历风吹的时候风经过顶部箱体表面更加的流畅，且由于呈圆柱状的顶部箱体，使得顶部箱体表面没什么接缝，从而使得外部高湿度高盐度的气流不容易进入到装置内部。

2、其次，装置柜门之间呈同向设置，使用时将装置装置柜门打开的一侧背向海边，当装置柜门打开时，装置柜门就会遮挡住打开的顶部箱体一侧，起到一个遮挡海风的效果，然后将活动支架卡接进固定凹槽中，使得装置柜门打开后更加的稳定。

附图说明

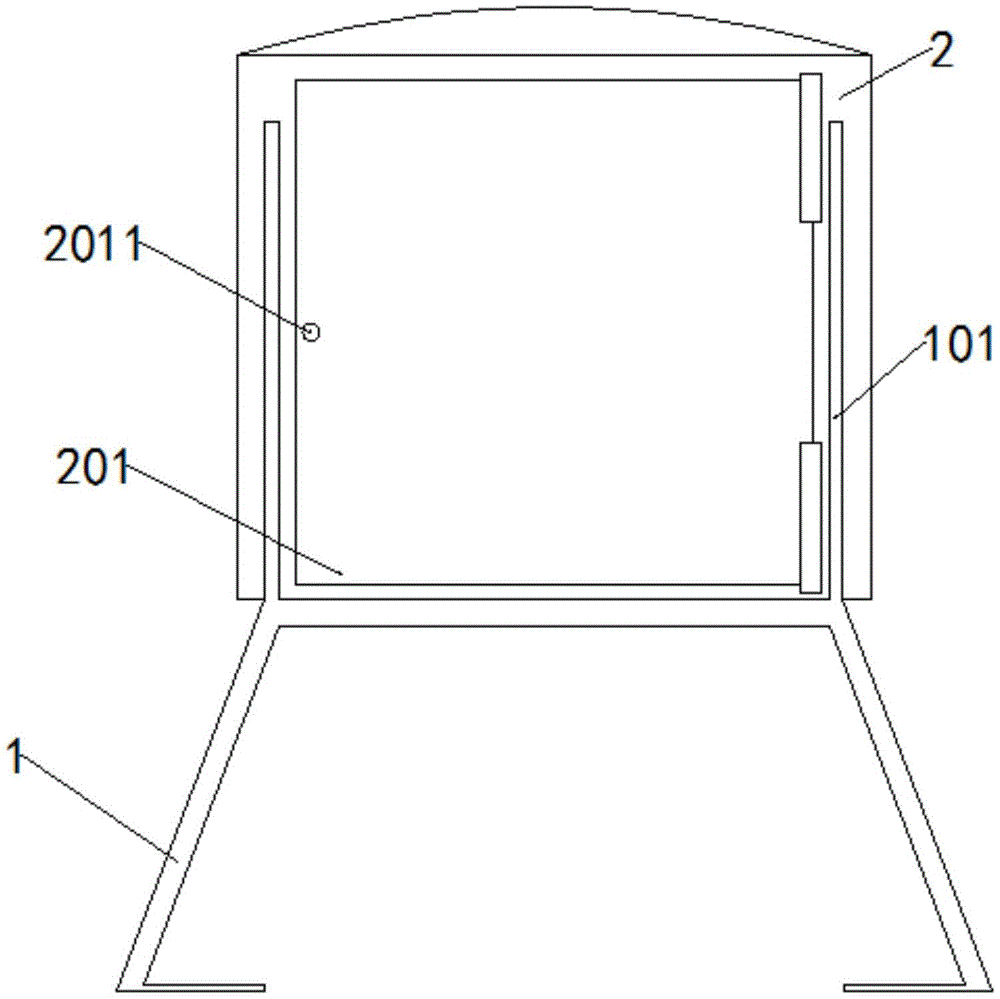

图1为本实用新型的整体结构示意图。

图2为本实用新型的整体使用状态结构示意图。

图3为本实用新型的图1的A处结构示意图。

图4为本实用新型的图1的A处结构示意图。

图5为本实用新型的图1的A处结构示意图。

图1-5中：1-固定底座，101-固定支架，2-顶部箱体，201-装置柜门，2012-固定凹槽，2011-装置锁芯，202-装置锁芯二，203-活动支架，204-内侧固定板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至5，本实用新型实施例中，一种近海岸高盐高湿度的配电箱结构，包括固定底座1、固定支架101、顶部箱体2、装置柜门201、固定凹槽2012、装置锁芯2011、装置锁芯二202、活动支架203和内侧固定板204，固定底座1顶部四周固定连接有固定支架101，固定底座1通过固定支架101固定连接有顶部箱体2，顶部箱体2左右两侧通过转轴转动连接有装置柜门201，装置柜门201内侧表面底端固定连接有固定凹槽2012，装置柜门201表面中间贯穿设置有装置锁芯2011，顶部箱体2一侧固定连接有装置锁芯二202，且装置锁芯2011和装置锁芯二202呈配套设置，顶部箱体2内侧底端活动连接有活动支架203，顶部箱体2内部中间固定连接有内侧固定板204。

本实施例中，装置柜门201分布有两个，且装置柜门201均呈弧形状，均呈弧形状的装置柜门201在经过风吹时更加的流畅。

本实施例中，活动支架203一侧末端与固定凹槽2012呈卡接设置。

本实施例中，固定底座1呈三角状设置，且固定支架101分布有四个，呈三角状设置的固定底座1更加稳定，且由于固定支架101分布有四个，使得当海风从不同角度吹向顶部箱体2的时候都能保持顶部箱体2的稳定，且由于顶部箱体2整体呈圆柱状，且顶部箱体2顶部呈弧形状，呈圆柱状的顶部箱体2在经历风吹的时候风经过顶部箱体2表面更加的流畅，且由于呈圆柱状的顶部箱体2，使得顶部箱体2表面没什么接缝，从而使得外部高湿度高盐度的气流不容易进入到装置内部。

本实施例中，装置柜门201之间呈同向设置，使用时将装置装置柜门201打开的一侧背向海边，当装置柜门201打开时，装置柜门201就会遮挡住打开的顶部箱体2一侧，起到一个遮挡海风的效果，然后将活动支架203卡接进固定凹槽2012中，使得装置柜门201打开后更加的稳定。

在使用本实用新型一种近海岸高盐高湿度的配电箱结构时，首先，检查设备是否完整，使用时将固定底座1固定至指定的位置，然后将顶部箱体2固定至固定支架101内侧，由于固定支架101分布有四个，使得当海风从不同角度吹向顶部箱体2的时候都能保持顶部箱体2的稳定，在使用时通过装置锁芯2011和装置锁芯二202分离开启装置柜门201，然后将活动支架203插入到固定凹槽2012，从而固定装置柜门201，然后将电线或是电气设备安装至内侧固定板204上，

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
