技术领域

本实用新型涉及配电箱技术领域，具体来说，涉及一种配电箱水冷散热结构。

背景技术

配电柜对于电力系统尤为重要，所以配电柜的安全是配电设备的重点，配电箱内安装了大量的接插件和各种电子元器件，并且有大量的导线的存在，导致配电柜的总电阻值很高，因此在导电的情况下会散发出大量的热量，而热量如果得不到有效的处理，就会导致配电柜内的电力装置会因高温而损坏，所以配电箱一般都会设置有散热装置；在现有技术中，配电箱散热均采用通风孔，虽然可以起到透气的功能，但是灰尘容易进入，布满灰尘的元器件长期运行，容易发生短路，导致电力设备运行故障，因此，急需一种配电箱水冷散热结构。

实用新型内容

本实用新型旨在于解决背景技术中提出的问题，从而提供一种配电箱水冷散热结构。

为实现上述目的，本实用新型提供如下技术方案：一种配电箱水冷散热结构,包括：箱体、设备腔、水箱、冷凝器、水泵、防静电层、元件腔、安装板、水冷网一、水冷网二、水冷管、合页和箱门，所述箱体底端左侧固定连接设有设备腔，所述设备腔内部固定连接设有冷凝器，所述箱体底端右侧固定连接设有水箱，所述水箱内部固定连接设有水泵，所述箱体内外壁均固定连接设有防静电层，所述箱体内部固定连接设有元件腔，所述元件腔内侧内部固定连接设有安装板，述元件腔内部中间固定连接设有水冷网一和水冷网二，且水冷网一与元件腔顶端和底端固定连接，且水冷网二与元件腔左侧和右侧固定连接，所述箱体外壁内部中间固定连接若干水冷管，且水冷管一端与水泵固定连接，水冷管另一端与冷凝器固定连接，所述箱体左侧活动连接设有箱门，且箱门另一侧通过合页与箱体活动连接，所述合页一侧设有冰箱门开关，且冰箱门开关与箱体一侧表面固定连接。

优选的，所述水冷管呈平行回型设置。

优选的，所述水冷网一和水冷网二为铝合金材料制成，且水冷网一和水冷网二内部为中空结构，且水冷网一和水冷网二外壁均设有绝缘涂料，且水冷网一和水冷网二与水冷管相通。

优选的，所述冰箱门开关与冷凝器和水泵电性连接。

优选的，所述防静电层为0.2mm厚度的防静电涂料，且箱体通过导线与大地连接。

优选的，所述水冷网一和水冷网二中间设有贯穿孔。

本实用新型提供了一种配电箱水冷散热结构，具有以下有益效果：

1、该配电箱水冷散热结构通过设置水冷管、水箱、冷凝器和水泵，使该结构对配电箱箱体进行水冷散热，当进行散热时，当箱门关上时，冷凝器和水泵开始工作，冷凝器对水冷管内的水进行降温，在通过导管导入水箱内部，水泵将冷水从水箱内部导入水冷管内部，使水冷管对箱体进行降温。

2、该配电箱水冷散热结构通过设置防静电层，使配电箱箱体不易携带静电，防静电层使箱体内外壁不易产生静电，且当有静电时可以通过导线快速导入地下。

附图说明

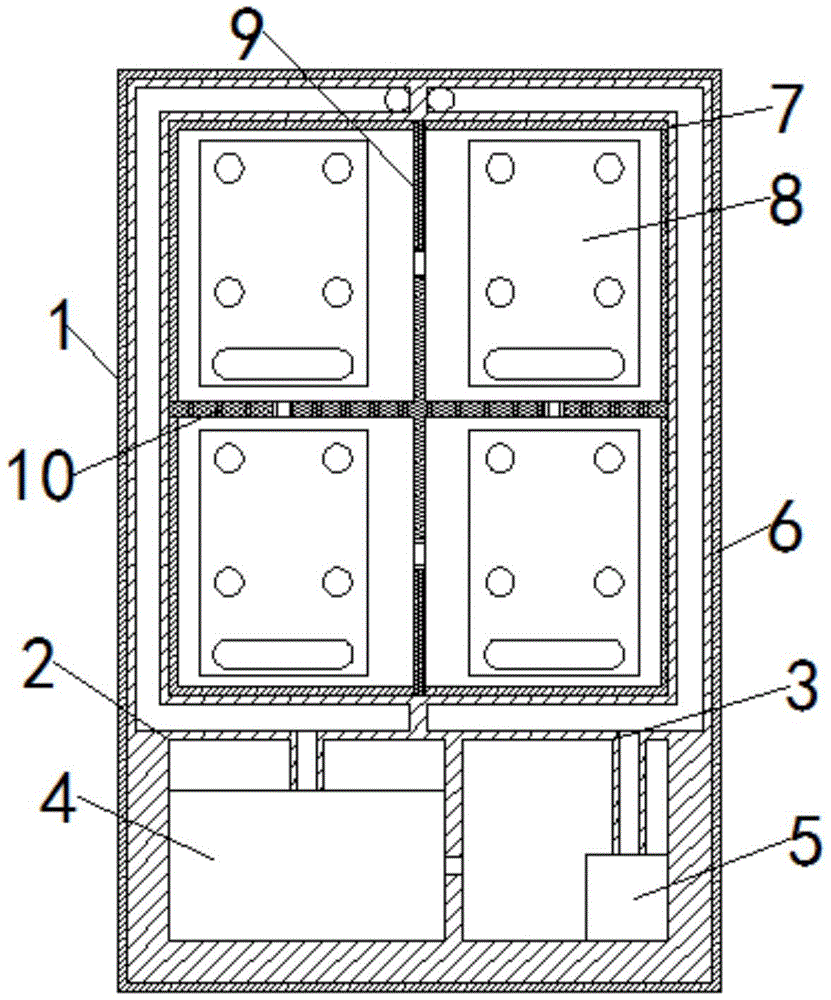

图1是本实用新型的整体正面剖视图。

图2是本实用新型的整体侧面剖视图。

图3是本实用新型的整体结构示意图。

图4是本实用新型的整体俯视剖视图。

在图1至图4，部件名称或线条与附图编号的对应关系为：

箱体-1，设备腔-2，水箱-3，冷凝器-4，水泵-5，防静电层-6，元件腔-7，安装板-8，水冷网一-9，水冷网二-10，水冷管-11，合页-12，箱门-13，冰箱门开关-14。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型一种配电箱水冷散热结构,包括：箱体1、设备腔2、水箱3、冷凝器4、水泵5、防静电层6、元件腔7、安装板8、水冷网一9、水冷网二10、水冷管11、合页12和箱门13，箱体1底端左侧固定连接设有设备腔2，设备腔2内部固定连接设有冷凝器4，箱体1底端右侧固定连接设有水箱3，水箱3内部固定连接设有水泵5，箱体1内外壁均固定连接设有防静电层6，箱体1内部固定连接设有元件腔7，元件腔7内侧内部固定连接设有安装板8，元件腔7内部中间固定连接设有水冷网一9和水冷网二10，且水冷网一9与元件腔7顶端和底端固定连接，且水冷网二10与元件腔7左侧和右侧固定连接，箱体1外壁内部中间固定连接若干水冷管11，且水冷管11一端与水泵5固定连接，水冷管11另一端与冷凝器4固定连接，箱体1左侧活动连接设有箱门13，且箱门13另一侧通过合页12与箱体1活动连接，合页12一侧设有冰箱门开关14，且冰箱门开关14与箱体1一侧表面固定连接。

本实施例中，水冷管11呈平行回型设置，使水冷管11更好的在分别在箱体1外壁内部，使水冷管11的接触面积大大增加，使水冷管11的在进行降温时，效率提升。

本实施例中，水冷网一9和水冷网二10为铝合金材料制成，且水冷网一9和水冷网二10内部为中空结构，且水冷网一9和水冷网二10外壁均设有绝缘涂料，且水冷网一9和水冷网二10与水冷管11相通，使水冷网一9和水冷网二10可以将单个电器元件隔离开来，进行水冷降温，当水冷网一9和水冷网二10对单个电器元件进行降温，使降温效率提升。

本实施例中，冰箱门开关14与冷凝器4和水泵5电性连接，当箱门13关上时，箱门13支撑到冰箱门开关14，冰箱门开关14闭合，冷凝器4和水泵5开始工作，冷凝器4对水冷管11内的水进行降温，在通过导管导入水箱3内部，水泵5将冷水从水箱3内部导入水冷管11内部，使水冷管11对箱体1进行降温。

本实施例中，防静电层6为0.2mm厚度的防静电涂料，且箱体1通过导线与大地连接，防静电层6使箱体1内外壁不易产生静电，且当有静电时可以通过导线快速导入地下。

本实施例中，水冷网一9和水冷网二10中间设有贯穿孔，使电器元件之间方便通过导线进行相互连接。

工作原理：首先在配电箱水冷散热结构内部安装好电器元件；

当进行散热时，当箱门13关上时，箱门13支撑到冰箱门开关14，冰箱门开关14闭合，冷凝器4和水泵5开始工作，冷凝器4对水冷管11内的水进行降温，在通过导管导入水箱3内部，水泵5将冷水从水箱3内部导入水冷管11内部，使水冷管11对箱体1进行降温；

水冷管11呈平行回型设置，使水冷管11更好的在分别在箱体1外壁内部，使水冷管11的接触面积大大增加，使水冷管11的在进行降温时，效率提升；

同时，水冷网一9和水冷网二10中间设有贯穿孔，使电器元件之间方便通过导线进行相互连接；

同时，防静电层6使箱体1内外壁不易产生静电，且当有静电时可以通过导线快速导入地下。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
