技术领域

本实用新型涉及连接线技术领域，具体来说，涉及一种防火连接线。

背景技术

在实际火灾发生的原因中，电器件之间的连接线短路，造成的火灾非常多，因连接线短路，使连接线燃烧引燃室外物件而引发火灾，因此，急需一种防火连接线。

实用新型内容

(一)技术问题

综上所述，本实用新型是一种防火连接线，通过结构与功能性的改进，以解决上述在实际火灾发生的原因中，电器件之间的连接线短路，造成的火灾非常多，因连接线短路，使连接线燃烧起来而引发火灾的问题。

(二)技术方案

本实用新型提供了一种防火连接线,包括：连接线固定环、防腐层固定环、防火层固定环、编制层固定环、绝缘层固定环、电线固定环、连接头固定环和固定环固定环，所述连接线固定环两端均固定连接设有连接头固定环，所述连接线固定环外壁固定连接设有防腐层固定环，所述防腐层固定环内侧固定连接设有防火层固定环，所述防火层固定环内侧固定连接设有编制层固定环，所述编制层固定环内侧固定连接设有绝缘层固定环，所述连接头固定环一端固定连接设有固定环固定环，且固定环固定环外壁与连接线固定环两端外壁固定连接。

优选的，所述电线固定环为细导线缠绕捆扎而成。

优选的，所述防腐层固定环为一层防腐涂料，防火层固定环材料为防火橡胶，编制层固定环为精梳棉纱编制而成，绝缘层固定环材料为绝缘材料。

优选的，所述固定环固定环中间设有凹形环槽，且与连接线固定环两端外壁设有的凸起镶嵌。

优选的，所述固定环固定环的材料为防火橡胶。

优选的，所述连接线成8字型结构。

(三)有益效果

1、本实用新型通过设置连接线，使防火连接线不易发生短路造成火灾，通过设置电线，使防火连接线及时发生火灾，电线也会快速烧断。

2、本实用优点在于通过设置防腐层，使防火连接线可以安装在腐蚀环境下工作。

附图说明

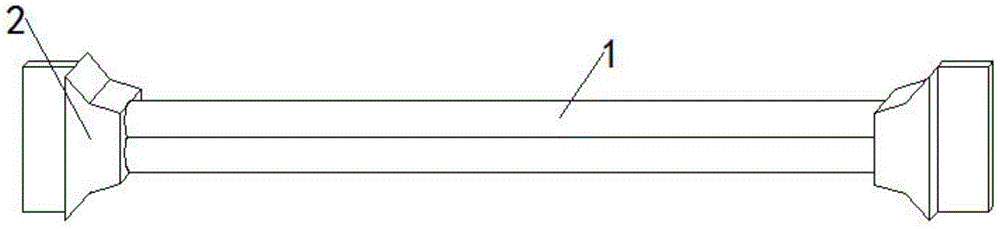

图1是本实用新型的整体结构示意图。

图2是本实用新型的整体俯视图。

图3是本实用新型的整体剖视图。

在图1至图3，部件名称或线条与附图编号的对应关系为：

连接线-1，防腐层-101，防火层-102，编制层-103，绝缘层-104，电线-105，连接头-2，固定环-201。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。

实施例：

请参阅图1-3，本实用新型一种防火连接线,包括：连接线1、防腐层101、防火层102、编制层103、绝缘层104、电线105、连接头2和固定环201，连接线1两端均固定连接设有连接头2，连接线1外壁固定连接设有防腐层101，防腐层101内侧固定连接设有防火层102，防火层102内侧固定连接设有编制层103，编制层103内侧固定连接设有绝缘层104，连接头2一端固定连接设有固定环201，且固定环201外壁与连接线1两端外壁固定连接。

其中，电线105为细导线缠绕捆扎而成，使连接线1的更加柔软，且当发生短路使，电线105极易烧断。

其中，防腐层101为一层防腐涂料，防火层102材料为防火橡胶，编制层103为精梳棉纱编制而成，绝缘层104材料为绝缘材料，防腐层101使防火连接线具有抗腐蚀的功能，防火层102使防火连接线当遇到火灾时，电线不被烧断，以确保防火连接线正常工作，编制层103使防火连接线的抗拉能力提升，绝缘层104使防火连接线电线105进行电防护。

其中，固定环201中间设有凹形环槽，且与连接线1两端外壁设有的凸起镶嵌，使防火连接线两端连接出形成受力结构，使连接头2不易从连接线1的表面脱离。

其中，固定环201的材料为防火橡胶，使连接头2在遇到火灾时，连接头不被烧断。

其中，连接线1成8字型结构，使正负极电线相互隔离，使防火连接线不易发生短路。

工作原理：当防火连接线在具有腐蚀的环境中安装使，防腐层101使防火连接线具有一定的防腐功能，延迟防火连接线在该环境下的使用寿命；当防火连接线发生短路使，电线105产生大量热量，使电线105短路处快速烧断，当电线105没有及时烧断时，防火层102将正负极电线105分隔在不同的防火层102内，使电线105不会引燃外部设备发生火灾。
