技术领域

本实用新型涉及一种降温装置技术领域，具体为一种电力柜高效降温装置。

背景技术

目前的电力柜降温装置存在降温效率低、降温效果不明显、不够节能的缺点，因此亟需设计一种降温效率高、降温效果明显、特别节能的电力柜高效降温装置，中国专利(公告号：CN205828949U)公开了一种电力柜高效降温装置，包括有箱体、壳体、风扇、电动绕线轮、卡件、转轴、电机、支架、通气管、气泵、盖板、三通管、吸气罩、鸡毛掸、支杆、滑块、拉绳、电力柜和滑轨，通过上述等结构之间的配合使用，该实用新型达到了降温效率高、降温效果明显、特别节能的效果，并且操作简单、使用方便、安全可靠。但是其电力柜的降温效果不够好，对电力柜的使用会有一定的影响。

实用新型内容

本实用新型的目的在于提供一种电力柜高效降温装置，具备了电力柜的降温效率高、降温效果更明显的优点，解决了电力柜降温效果不够好，对电力柜使用会有一定影响的问题。

为实现上述目的，本实用新型提供如下技术方案：一种电力柜高效降温装置，包括电力柜、清扫机构、吸气罩和三通管，所述清扫机构设置在电力柜的内壁，所述吸气罩固定连接在电力柜腔体的内壁，所述三通管固定连接在吸气罩的侧面，所述电力柜的内壁固定连接有冷却装置。

所述冷却装置包括冷却管道，电力柜的侧面开设有通孔，所述冷却管道的一端通过电力柜的通孔固定连接有出水管，所述冷却管道的另一端通过电力柜的通孔固定连接有进水管，所述进水管的表面设置有水泵，所述进水管的一端固定连接有冷却筒，冷却筒的侧面开设有通孔，出水管的一端贯穿冷却筒侧面的通孔与冷却筒固定连接，所述出水管上靠近其一端的顶部固定连接有雾化喷头，所述冷却筒上靠近其底部的侧面固定安装有鼓风机，所述鼓风机的底部活动连接有鼓风机支架，鼓风机支架的侧面与冷却筒的侧面固定连接，所述冷却筒的侧面固定连接有第一连通管，所述第一连通管的一端固定安装有汽水分离器，所述汽水分离器的底部固定连接有三角支架，所述汽水分离器的底部固定安装有第二连通管，第二连通管的一端与冷却筒的侧面固定连接。

优选的，所述电力柜侧面的通孔与冷却管道的接触面设置有密封圈。

优选的，所述鼓风机支架的底部设置有缓冲垫。

优选的，所述出水管与冷却筒通孔内壁的接触面设置有密封圈。

优选的，所述雾化喷头的数量为五个，且五个雾化喷头均匀的排列在出水管上靠近其一端的顶部。

优选的，所述三角支架的底部设置有缓冲垫。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置冷却管道、进水管、出水管、水泵和冷却筒，实现了冷却筒中的冷水不停的在电力柜内循环，使电力柜可以高效、快速降温。

2、本实用新型通过设置雾化喷头、鼓风机、鼓风机支架、第一连通管、汽水分离器、三角支架和第二连通管，当水分通过电力柜时，冷却管道内的水温有所升高，通过雾化喷头将高温水喷射到空中，使高温水很大面积的与空间接触，同时在鼓风机的降温下，快速的降低水汽的温度，然后经过汽水分离器的分离，将冷却后的水重新回收到冷却筒内进行重复利用。

综上所述，通过上述结构的配合使用，解决了电力柜降温效果不够好，对电力柜使用会有一定影响的问题，实现了电力柜的降温效率高、降温效果更明显。

附图说明

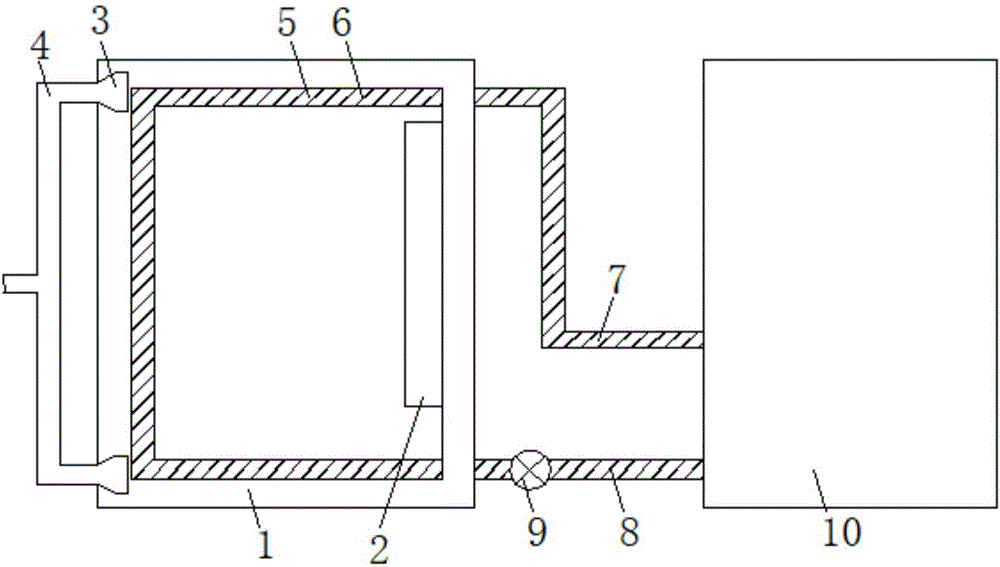

图1为本实用新型结构示意图；

图2为本实用新型冷却筒内部结构示意图；

图3为本实用新型整体结构示意图。

图中：1-电力柜、2-清扫机构、3-吸气罩、4-三通管、5-冷却装置、6-冷却管道、7-出水管、8-进水管、9-水泵、10-冷却筒、11-雾化喷头、12-鼓风机、13-鼓风机支架、14-第一连通管、15-汽水分离器、16-三角支架、17-第二连通管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至3，本实用新型提供一种技术方案：一种电力柜高效降温装置，包括电力柜1、清扫机构2、吸气罩3和三通管4，电力柜1侧面的通孔与冷却管道6的接触面设置有密封圈，清扫机构2设置在电力柜1的内壁，清扫机构2包括鸡毛掸、支杆、滑块、拉绳、滑轨和电动绕线轮，当需要对电力柜1表面灰尘进行清扫时，首先人工将鸡毛掸打下来，使鸡毛掸处于水平位置，启动电动绕线轮转动，收放拉绳，带动滑块和支杆上的鸡毛掸上下移动，即可实现清扫灰尘的效果，吸气罩3的内壁与外壁之间形成腔体，吸气罩3将电力柜1内的热气，吸收到另一个腔内，进行回收利用，吸气罩3固定连接在电力柜1腔体的内壁，三通管4固定连接在吸气罩3的侧面，三通管4用于传递热气，电力柜1的内壁固定连接有冷却装置5，冷却装置5的设置使电力柜1的降温效率高、降温效果更明显。

冷却装置5包括冷却管道6，冷却管道6内含有时刻运动的流水，电力柜1的侧面开设有通孔，冷却管道6的一端通过电力柜1的通孔固定连接有出水管7，出水管7将通过电力柜1的水进行回收，然后通过雾化喷头11喷出，出水管7与冷却筒10通孔内壁的接触面设置有密封圈，冷却管道6的另一端通过电力柜1的通孔固定连接有进水管8，进水管8将冷却筒10内的冷水传输到冷却管道6，进水管8的表面设置有水泵9，水泵的9型号为ASP5526，水泵9水流在管道内流动的动力，水泵9可以放在地面上，进水管8的一端固定连接有冷却筒10，冷却筒10的内部设置有水，且水的高度底部第二连通管17的高度，冷却筒10的侧面开设有通孔，出水管7的一端贯穿冷却筒10侧面的通孔与冷却筒10固定连接，出水管7上靠近其一端的顶部固定连接有雾化喷头11，雾化喷头11的型号为HB1401-1/8J，雾化喷头11将高温水以直径小于两毫米的水汽向空中喷射，使高温水以很大的面积与空间接触，根据计算可达到上万平米的接触面积，雾化喷头11的数量为五个，且五个雾化喷头11均匀的排列在出水管7上靠近其一端的顶部，冷却筒10上靠近其底部的侧面固定安装有鼓风机12，鼓风机12的型号为11-62，鼓风机12将冷空气鼓入冷却筒10内，快速与空间的水汽进行热交换，使水温迅速下降，鼓风机12的底部活动连接有鼓风机支架13，鼓风机支架13用于支撑鼓风机12，鼓风机支架13的侧面与冷却筒10的侧面固定连接，冷却筒10的侧面固定连接有第一连通管14，第一连通管14的作用可以使水汽通过第一连通管14进入汽水分离器15内，第一连通管14的一端固定安装有汽水分离器15，汽水分离器15的型号为AS7-DN15-150，水汽通过第一连通管14进入汽水分离器15的进气口，然后水流从底部流出，气体从侧面的出气口排出，汽水分离器15的底部固定连接有三角支架16，三角支架16的底部设置有缓冲垫，三角支架16用于支撑汽水分离器15，底部的垫片用于缓冲减压，汽水分离器15的底部固定安装有第二连通管17，第二连通管17的一端与冷却筒10的侧面固定连接，第二连通管17把汽水分离器15底部的水分导流带冷却筒10中，水泵9、鼓风机12和汽水分离器15之间通过电连接，并有外接电源供电。

本实用新型通过设置冷却管道6、进水管8、出水管7、水泵9和冷却筒10，实现了冷却筒10中的冷水不停的在电力柜1内循环，使电力柜1可以高效、快速降温。

本实用新型通过设置雾化喷头11、鼓风机12、鼓风机支架13、第一连通管14、汽水分离器15、三角支架16和第二连通管17，当水分通过电力柜1时，冷却管道6内的水温有所升高，通过雾化喷头11将高温水喷射到空中，使高温水很大面积的与空间接触，同时在鼓风机12的降温下，快速的降低水汽的温度，然后经过汽水分离器15的分离，将冷却后的水重新回收到冷却筒10内进行重复利用。

综上所述，通过上述结构的配合使用，解决了电力柜1降温效果不够好，对电力柜1使用会有一定影响的问题，实现了电力柜1的降温效率高、降温效果更明显。

工作原理：该电力柜高效降温装置使用时，水泵9将冷却筒10中的水通过进水管8抽入冷却管道6然后流经出水管7，最后通过雾化喷头11喷向空中，此时鼓风机12吹入的冷风快速降低水汽的温度，同时水汽通过第一连通管14进入到汽水分离器15中，水汽中的水分从底部排出，然后通过第二连通管17导流进入冷却筒10中，剩余的气体通过汽水分离器15侧面的出气口排出，实现了冷却管道6内的水分始终都是冷水，降温效率高，降温效果明显。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
