技术领域

本实用新型涉及到电力柜的散热保护领域，具体涉及到一种节能电力柜用散热保护框。

背景技术

电力柜是配电系统的末级设备，电力柜具有长时间连续运行的特点，电力柜内部的元器件比较多，一旦受到冲击或者强烈震动，就容易损坏，或者彼此间发生干扰，因此，对于内部元器件的保护很重要，市场上的电力柜有具有减震功能的，但是，却不能同时具有散热功能，散热对电力柜很重要，因为电力柜工作时会产生热量，如果不能及时散出去，会影响电力柜的使用寿命，节能电力柜也是，市场上有很多。

实用新型内容

本实用新型所要解决的技术问题在于市场的减震装置不能同时具有散热保护功能。

为了实现上述目的，本实用新型提供的技术方案是：一种节能电力柜用散热保护框，包括保护框本体，所述保护框本体的前端开口，且保护框本体内设有开口同向的电力柜，所述电力柜上均匀设有吹孔，且电力柜的下端与保护框本体的内腔底端之间通过下弹簧连接，所述电力柜的左右两端与保护框本体对应的的侧壁之间通过侧弹簧连接，所述保护框本体的下端设有支撑腿，且保护框本体的下端安装有鼓风机，所述鼓风机的出风端通过气管连接到保护框本体的下端中部，所述保护框本体的前端设有环形的挡板，且电力柜位于挡板的后侧，所述挡板的内腔左右两端均铰接连接有柜门，所述电力柜的上端连接有排气管，且排气管的上端向上伸出保护框本体。

优选的，左右两侧所述侧弹簧向背的一端均连接有压板，且两个压板向背的一端中部均转动连接有螺纹杆，所述螺纹杆穿过保护框本体连接有旋块，且螺纹杆与保护框本体之间螺纹连接。

优选的，所述排气管的上端连接有水平的防尘管。

优选的，所述保护框本体的左右两端均设有把手，所述吹孔的直径在远离气管的方向上逐渐增大。

本实用新型设计，电力柜与保护框本体的内腔下端通过下弹簧连接，这样上下就起到了减震作用，侧弹簧则起到前后减震作用，防止前后移动时产生的冲击损坏内部元器件，很好的保护了电力柜，而鼓风机向保护框本体内充气，顺着吹孔从周向吹向电力柜的内部元器件，吹风更全面，散热效果更好，增加了电力柜的使用寿命，做到了减震保护和散热的同时作用。

附图说明

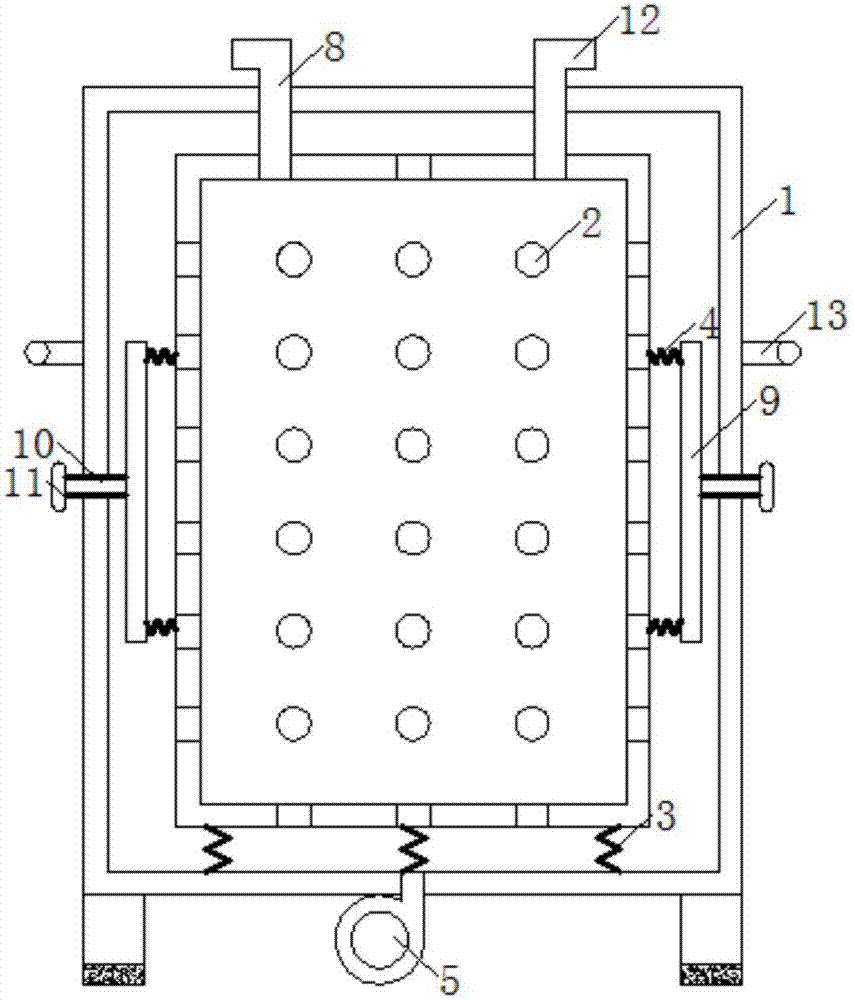

图1为本实用新型的结构示意图；

图2为本实用新型的主视图。

图中：1保护框本体、2吹孔、3下弹簧、4侧弹簧、5鼓风机、6挡板、7柜门、8排气管、9压板、10螺纹杆、11旋块、12防尘管、13把手。

具体实施方式

如图1到2所示，一种节能电力柜用散热保护框，包括保护框本体1，保护框本体1的前端开口，且保护框本体1内设有开口同向的电力柜，电力柜上均匀设有吹孔2，且电力柜的下端与保护框本体1的内腔底端之间通过下弹簧3连接，电力柜的左右两端与保护框本体1对应的的侧壁之间通过侧弹簧4连接，左右两侧侧弹簧4向背的一端均连接有压板9，且两个压板9向背的一端中部均转动连接有螺纹杆10，螺纹杆10穿过保护框本体1连接有旋块11，且螺纹杆10与保护框本体1之间螺纹连接，旋转旋块11，便可以调节侧弹簧4的挤压力度，从而调节缓冲力度，保护框本体1的下端设有支撑腿，且保护框本体1的下端安装有鼓风机5。

鼓风机5的出风端通过气管连接到保护框本体1的下端中部，保护框本体1的前端设有环形的挡板6，且电力柜位于挡板6的后侧，抵在一起，环形挡板6中间的孔的尺寸小于电力柜的前端面，这样就能挡住电力柜，挡板6的内腔左右两端均铰接连接有柜门7，电力柜的上端连接有排气管8，且排气管8的上端向上伸出保护框本体1，排气管8的上端连接有水平的防尘管12，这样鼓风机5不工作时灰尘和脏污就不容易进入到电力柜内，保护框本体1的左右两端均设有把手13，便于整体的移动，吹孔2的直径在远离气管的方向上逐渐增大，保证吹气均匀。

本实用新型设计，电力柜与保护框本体1的内腔下端通过下弹簧3连接，这样上下就起到了减震作用，侧弹簧4则起到前后减震作用，防止前后移动时产生的冲击损坏内部元器件，很好的保护了电力柜，而鼓风机5向保护框本体1内充气，顺着吹孔2从周向吹向电力柜的内部元器件，吹风更全面，散热效果更好，增加了电力柜的使用寿命，做到了减震保护和散热的同时作用。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
