技术领域

本实用新型涉及电路板领域，特别涉及一种具有减震效果的电路板。

背景技术

随着电子技术的不断发展，电子产品得到了广泛应用，在日常生活中，电子产品无处不在。电路板作为电子产品的重要部分，在电子产品中起着重要的作用，电子产品在运行的过程中，电路板上的电子元件较多，使得电路板在工作时会产生一定的震动，长期如此，会影响电子产品的使用寿命，所以需要一种具有减震效果的电路板。

实用新型内容

本实用新型的主要目的在于提供一种具有减震效果的电路板，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种具有减震效果的电路板，包括电路板安装壳和电路板壳盖，所述电路板安装壳的两侧均焊接有两个第一固定边，且两个所述第一固定边上均开设有第一固定孔，所述第一固定边上的第一固定孔与第二固定边上的第二固定孔相重合，且所述第二固定边的一端焊接在电路板壳盖的两侧，所述电路板壳盖的侧板顶部居中位置处开设有定位孔，且所述定位孔与定位凸缘之间配合安装，所述定位凸缘的一端卡接在电路板安装壳的底部，所述电路板壳盖的顶部居中位置处设有散热盒，且所述散热盒的两侧卡接有第三固定边，所述第三固定边上开设有的通孔与电路板壳盖的顶部之间采用螺钉固定，所述电路板安装壳的内部设有电路板安装腔，所述散热盒的顶部表面上开设有散热孔，所述散热盒的内部固定安装有散热风扇。

进一步地，所述散热盒的内部侧壁上卡接有卡块，且所述卡块上的卡槽中滑动安装有除尘网。

进一步地，所述电路板安装腔的内部两侧壁上开设有导向槽，且所述导向槽与导向块之间滑动配合安装，所述导向块的一端卡接在固定框的一侧壁上。

进一步地，所述固定框为缺口状，所述固定框的一侧固定连接有减震弹簧.且所述减震弹簧的一端固定连接在电路板安装腔的一侧壁上。

进一步地，所述固定框中的底板上开设有第二螺孔，且所述第二螺孔与电路板上的第一螺孔重合，且重合处采用螺钉固定。

与现有技术相比，本实用新型具有如下有益效果：

1、本实用新型通过在电路板安装腔侧壁上开设有导向槽，在导向槽中配合滑动安装的导向块卡接在固定框上，并且固定框的一侧与减震弹簧的一侧固定连接，使得电路板在运行的过程中具有很好的减震作用，提高实用效果；

2、本实用新型通过在将固定框设计为缺口状，从而可以对电路板的边角进行包裹作用，增加对电路板的固定效果；

3、本实用新型中，电路板与固定框之间的安装会构成一个方形的通口，方形的通口可以使得电路板运行时将产生的热量导出，从而提高散热的效率。

附图说明

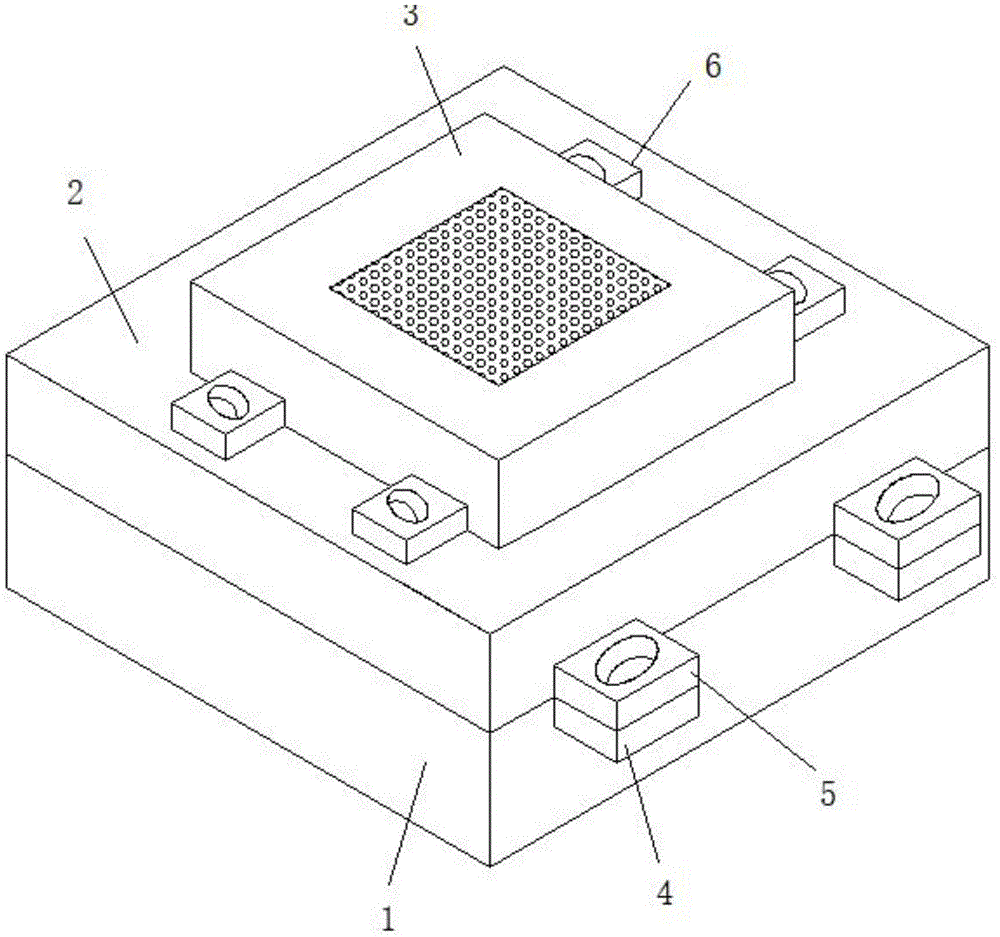

图1为本实用新型整体结构示意图。

图2为本实用新型电路板壳盖的局部结构示意图。

图3为本实用新型电路板安装壳的内部结构示意图。

图4为本实用新型固定框的局部结构示意图。

图中：1、电路板安装壳；101、定位孔；102、第一固定孔；2、电路板壳盖；201、定位凸缘；202、第二固定孔；3、散热盒；301、散热风扇；302、卡块；303、除尘网；304、散热孔；4、第一固定边；5、第二固定边；6、第三固定边；7、电路板；8、电路板安装腔；9、固定框；10、导向槽；11、导向块；12、第一螺孔；13、减震弹簧；14、第二螺孔。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-4，一种具有减震效果的电路板，包括电路板安装壳1和电路板壳盖2，所述电路板安装壳1的两侧均焊接有两个第一固定边4，且两个所述第一固定边4上均开设有第一固定孔102，所述第一固定边4上的第一固定孔102与第二固定边5上的第二固定孔202相重合，且所述第二固定边5的一端焊接在电路板壳盖2的两侧，所述电路板壳盖2的侧板顶部居中位置处开设有定位孔101，且所述定位孔101与定位凸缘201之间配合安装，所述定位凸缘201的一端卡接在电路板安装壳1的底部，所述电路板壳盖2的顶部居中位置处设有散热盒3，且所述散热盒3的两侧卡接有第三固定边6，所述第三固定边6上开设有的通孔与电路板壳盖2的顶部之间采用螺钉固定，所述电路板安装壳1的内部设有电路板安装腔8，所述散热盒3的顶部表面上开设有散热孔304，所述散热盒3的内部固定安装有散热风扇301。

具体的，如图2所示，所述散热盒3的内部侧壁上卡接有卡块302，且所述卡块302上的卡槽中滑动安装有除尘网303。

通过采用上述方案，散热盒3的内部侧壁上卡接有卡块302，卡块302上的卡槽中滑动安装有除尘网303，除尘网303可以进行除尘作用，并且除尘网303与卡块302上卡槽之间滑动安装，使得可以对除尘网303进行更换操作。

具体的，如图3所示，所述电路板安装腔8的内部两侧壁上开设有导向槽10，且所述导向槽10与导向块11之间滑动配合安装，所述导向块11的一端卡接在固定框9的一侧壁上。

通过采用上述方案，电路板安装腔8的内部两侧壁上开设有导向槽10，导向槽10与导向块11之间滑动配合安装，导向块11在在导向槽10中移动，使得固定框9运行时更加稳定。

具体的，如图3所示，所述固定框9为缺口状，所述固定框9的一侧固定连接有减震弹簧13.且所述减震弹簧13的一端固定连接在电路板安装腔8的一侧壁上。

通过采用上述方案，固定框9为缺口状，固定框9的一侧固定连接有减震弹簧13.减震弹簧13的一端固定连接在电路板安装腔8的一侧壁上，减震弹簧13对固定框9具有很好的减震作用，从而对电路板7进行减震操作。

具体的，如图1所示，所述固定框9中的底板上开设有第二螺孔14，且所述第二螺孔14与电路板7上的第一螺孔12重合，且重合处采用螺钉固定。

通过采用上述方案，将电路板7固定安装在固定框9中。

需要说明的是，本实用新型为一种具有减震效果的电路板，使用时，将电路板7置于固定框9的底板上，并且电路板7上的第一螺孔12与固定框9上的第二螺孔14重合，采用螺钉及逆行固定，对电路板7固定好后，减震弹簧13处于压缩的状态，电路板7在运行的过程中，产生的震动可作用在减震弹簧13上，从而降低电路板7的震动效果，电路板7在工作时会产生一定的热量，散热风扇301在电源提供电能的情况下可以进行散热作用，并且散热盒3中的除尘网303可以拆卸，从而对除尘网303可以进行更换作用，使用起来比较方便。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
