技术领域

本实用新型涉及一种喷涂装置，具体是涉及一种电阻侧面喷涂装置。

背景技术

在电阻的生产制造过程中需要对电阻的侧面进行一系列的喷涂，传统的喷涂方式需要工人一个一个的将电阻拿上取出，逐一进行喷涂，但是这种喷涂方式效率较低，对于大规模的生产制造型企业不适用，因此一种喷涂效率高的、喷涂效果好的电阻喷涂设备变得极其迫切。

实用新型内容

鉴于以上所述现有技术的缺点，本实用新型的目的在于提供一种电阻侧面喷涂装置，用于解决现有技术中的电阻喷涂设备效率低、效果差的问题。

为实现上述目的及其他相关目的，本实用新型公开了一种电阻侧面喷涂装置，包括：机架、电路控制器、下底板、立柱、下支撑板、伺服电机一、转盘、伺服电机二、电阻、上底板、上支撑板、横梁板、螺杆、进气头、抽风机、喷涂机、喷头、玻璃罩、槽口，所述的机架的右平面固定安装一个电路控制器，所述的机架底部固定安装一个下底板，所述的下底板上固定安装有立柱，所述的立柱上固定安装有下支撑板，所述的下支撑板的下平面固定安装一个伺服电机一，所述的伺服电机一的输出轴上固定安装一个转盘，所述的转盘下平面均匀的固定安装有伺服电机二，所述的伺服电机二的输出轴上放置有电阻，所述的机架上端固定安装一个上底板，所述的上底板上固定安装有上支撑板，所述的上支撑板下平面固定安装一个横梁板，所述的横梁板上通过螺纹旋拧有螺杆，所述的上支撑板上固定安装有进气头，所述的进气头与抽风机连接，所述的机架的左平面固定安装一个喷涂机，所述的喷头与喷涂机连接，所述的玻璃罩与下支撑板滑动连接，所述的玻璃罩上设有槽口，所述的喷头与喷涂机的连接管正对槽口，所述的伺服电机一、伺服电机二、抽风机、喷涂机分别与电路控制器电连接。

进一步的：所述的转盘下平面的伺服电机二组成一个圆形。

进一步的：所述的螺杆在电阻的正上方，所述的螺杆的下端转动安装有下压板。

进一步的：所述的抽风机的出风口对准燃气火焰。

进一步的：所述的上支撑板、下支撑板都为同直径的圆形。

进一步的：所述的上支撑板与玻璃罩上设有卡扣。

如上所述，本实用新型的一种电阻侧面喷涂装置，具有以下有益效果：

1、使用方便；

2、提高喷涂效率；

3、提高喷涂质量。

附图说明

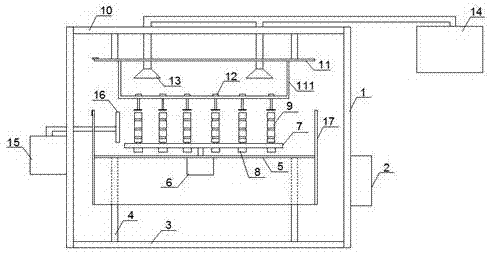

图1是本实用新型一种电阻侧面喷涂装置的主视图。

图2是本实用新型玻璃罩的俯视图。

其中：机架1、电路控制器2、下底板3、立柱4、下支撑板5、伺服电机一6、转盘7、伺服电机二8、电阻9、上底板10、上支撑板11、横梁板111、螺杆12、进气头13、抽风机14、喷涂机15、喷头16、玻璃罩17、槽口171。

具体实施方式

以下由特定的具体实施例说明本实用新型的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效。

请参阅图1-2，须知，本说明书所附图式所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容得能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”及“一”等的用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

如图1-2所示，本实用新型公开了一种电阻侧面喷涂装置，包括：机架1、电路控制器2、下底板3、立柱4、下支撑板5、伺服电机一6、转盘7、伺服电机二8、电阻9、上底板10、上支撑板11、横梁板111、螺杆12、进气头13、抽风机14、喷涂机15、喷头16、玻璃罩17、槽口171，所述的机架1的右平面固定安装一个电路控制器2，所述的机架1底部固定安装一个下底板3，所述的下底板3上固定安装有立柱4，所述的立柱4上固定安装有下支撑板5，所述的下支撑板5的下平面固定安装一个伺服电机一6，所述的伺服电机一6的输出轴上固定安装一个转盘7，所述的转盘7下平面均匀的固定安装有伺服电机二8，所述的伺服电机二8的输出轴上放置有电阻9，所述的机架1上端固定安装一个上底板10，所述的上底板10上固定安装有上支撑板11，所述的上支撑板11下平面固定安装一个横梁板111，所述的横梁板111上通过螺纹旋拧有螺杆12，所述的上支撑板11上固定安装有进气头13，所述的进气头13与抽风机14连接，所述的机架1的左平面固定安装一个喷涂机15，所述的喷头16与喷涂机15连接，所述的玻璃罩17与下支撑板5滑动连接，所述的玻璃罩17上设有槽口171，所述的喷头16与喷涂机15的连接管正对槽口171，所述的伺服电机一6、伺服电机二8、抽风机14、喷涂机15分别与电路控制器2电连接。

进一步的：所述的转盘7下平面的伺服电机二8组成一个圆形。

进一步的：所述的螺杆12在电阻9的正上方，所述的螺杆12的下端转动安装有下压板。

进一步的：所述的抽风机14的出风口对准燃气火焰。

进一步的：所述的上支撑板11、下支撑板5都为同直径的圆形。

进一步的：所述的上支撑板11与玻璃罩17上设有卡扣。

本实用新型是这样实施的：在使用的过程中，通过旋拧螺杆12将电阻9固定在伺服电机二8上，然后将玻璃罩14与上支撑板11连接，然后启动伺服电机一6、伺服电机二8、抽风机14、喷涂机15，伺服电机一6间歇性的带动转盘7转动，当伺服电机一6停止时，伺服电机二8带动电阻9转动，喷涂机15的喷头16进行喷涂，抽风机14将玻璃罩17内多余的喷涂气体抽离。

最后应说明的是：以上实施例仅用以说明本实用新型而并非限制本实用新型所描述的技术方案；因此，尽管本说明书参照上述的各个实施例对本实用新型已进行了详细的说明，但是，本领域的普通技术人员应当理解，仍然可以对本实用新型进行修改或等同替换；而一切不脱离本实用新型的精神和范围的技术方案及其改进，其均应涵盖在本实用新型的权利要求范围中。
