技术领域
本实用新型涉及电缆卷线筒技术领域,尤其涉及一种收线整齐的电缆卷线筒。
背景技术
电缆卷线筒用于电缆收集整理,有利于电缆的存放,现有的电缆卷线筒大多虽然能够收集电缆的作用,但电线收集整齐度不够,导致电线之间缝隙过大,造成收集后的电线占用空间较大,因此,针对这一现状,迫切需要开发一种收线整齐的电缆卷线筒,以克服当前实际应用中的不足。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种收线整齐的电缆卷线筒。
为了实现上述目的,本实用新型采用了如下技术方案:
一种收线整齐的电缆卷线筒,包括:箱体,所述箱体内部转动安装有收线辊,且收线辊两端均固定安装有挡板,其中一块所述挡板表面贯穿设有固定孔,另一块所述挡板一侧固定连接第一电机的输出端,所述第一电机上方箱体侧壁固定安装有控制面板,所述箱体前侧顶端固定安装有进线箱,所述进线箱背面固定安装有限位器,所述进线箱前侧表面贯穿设有滑槽,所述进线箱左端螺纹连接有调节螺杆,所述调节螺杆插入进线箱内的一端焊接有推块,所述推块右侧设有传动弹簧,所述进线箱右端固定安装有第二电机,所述第二电机输出端贯穿于进线箱内通过连接块与传动弹簧焊接。
优选的,所述,传动弹簧与连接块焊接的一端与挡板靠近收线辊的一侧位于同一垂直面上。
优选的,所述传动弹簧挤压与推块表面,且可通过调节调节螺杆插入进线箱的深度来控制弹簧的压缩程度。
优选的,所述进线箱前后两侧均设有滑槽,所述滑槽的长度等于收线辊的长度,且滑槽右端为较大的圆孔状。
优选的,所述限位器为两块,分别设于两块挡板的正上方,所述限位器、第一电机、第二电机和控制面板均通过导线电性连接。
优选的,所述固定孔为多个直径大小不同的圆孔,且环绕紧贴于收线辊外壁。
有益效果:
1、本实用新型通过设置进线箱、滑槽、第二电机、限位器、传动弹簧,电缆穿过滑与收线辊固定连接,当第一电机带动收线辊对电缆进行收集时,启动第二电机,在限位器的作用下,第二电机带动传动弹簧循环正反转,使得电缆在缠绕过程中更为整齐。
2、其次,通过设置推块、调节螺杆,调节调节螺杆可对传动弹簧的长度进行自由调节,以此对弹簧圈之间的间隙进行有效调节,从而使传动弹簧可对不同直径的电线进行推动。
3、再者,通过在挡板上设置不同孔径的固定孔,电缆缠绕前,可将不同直径的电缆接头进行固定。
附图说明

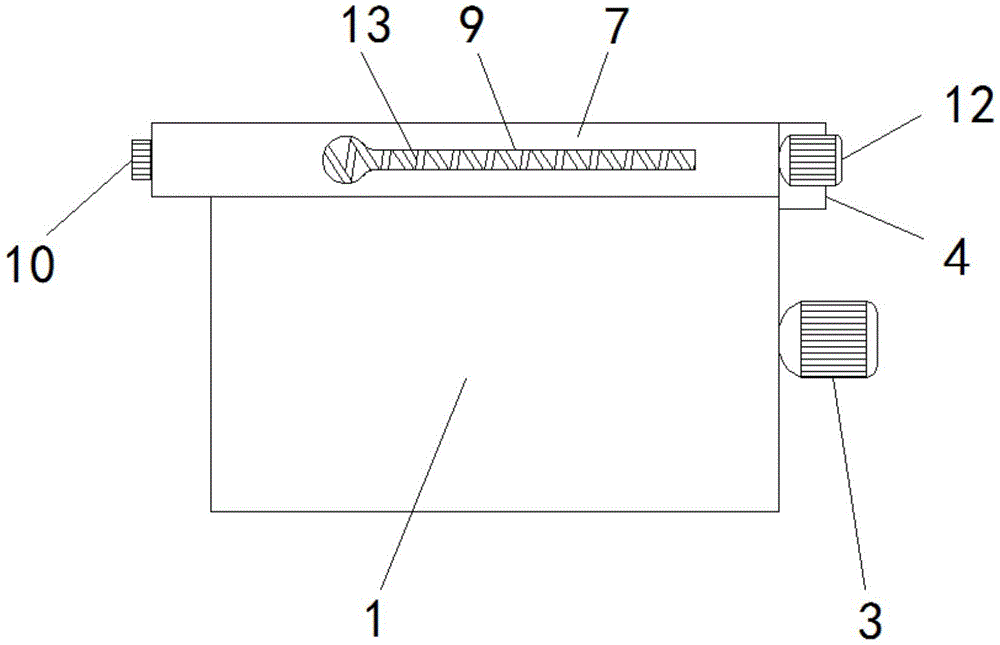

图1为本实用新型中整体结构示意图;
图2为本实用新型中正面剖面结构示意图;
图3为本实用新型中俯视结构示意图;
图4为本实用新型中挡板侧面结构示意图。
图例说明:
1-箱体;2-收线辊;3-第一电机;4-控制面板;5-挡板;6-固定孔;7-进线箱;8-限位器;9-滑槽;10-调节螺杆;11-推块;12-第二电机;13-传动弹簧;14-连接块。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例,都属于本实用新型保护的范围。
参照图1-4一种收线整齐的电缆卷线筒,包括:箱体1,箱体1内部转动安装有收线辊2,且收线辊2两端均固定安装有挡板5,其中一块挡板5表面贯穿设有固定孔6,另一块挡板5一侧固定连接第一电机3的输出端,第一电机3上方箱体1侧壁固定安装有控制面板4,箱体1前侧顶端固定安装有进线箱7,进线箱7背面固定安装有限位器8,进线箱7前侧表面贯穿设有滑槽9,进线箱7左端螺纹连接有调节螺杆10,调节螺杆10插入进线箱7内的一端焊接有推块11,推块11右侧设有传动弹簧13,进线箱7右端固定安装有第二电机12,第二电机12输出端贯穿于进线箱7内通过连接块14与传动弹簧13焊接。
其中,传动弹簧13与连接块焊接的一端与挡板5靠近收线辊2的一侧位于同一垂直面上,启动第一电机3,在限位器8的作用下,第二电机12带动传动弹簧13循环正反转,从而驱动贯穿传动弹簧13的电缆在滑槽9内来回移动。
其中,传动弹簧13挤压与推块11表面,且可通过调节调节螺杆插入进线箱7的深度来控制弹簧的压缩程度,将电缆穿过滑槽9和传动弹簧13,顺时针转动调节螺杆10,推块11挤压传动弹簧13,使弹簧圈之间的距离等于电缆的直径即可。
其中,进线箱7前后两侧均设有滑槽9,滑槽9的长度等于收线辊2的长度,且滑槽9右端为较大的圆孔状,使电缆均匀收集至收线辊2表面,以及便于电缆穿过进线箱7。
其中,限位器8为两块,分别设于两块挡板5的正上方,限位器8、第一电机3、第二电机12和控制面板4均通过导线电性连接,在限位器8的作用下,第二电机12带动穿过传动弹簧13的电缆在滑槽9内左右往复移动。
其中,固定孔6为多个直径大小不同的圆孔,且环绕紧贴于收线辊2外壁,可对不同直径的电缆进行固定,增加装置的广泛适用性。
工作原理:使用时,将电缆一端通过进线箱7前侧的滑槽9一端穿过传动弹簧13到达进线箱7背面的滑槽内,接着将电缆插入直径大小相同的固定孔6内,根据电缆的直径,顺时针转动调节螺杆10,推块11挤压传动弹簧13,使弹簧圈之间的距离等于电线的直径,从而控制不同直径的电缆在滑槽9内移动的速度,启动第一电机3和第二电机12,当第一电机3带动收线辊2对电缆进行收集时,第二电机12在限位器8的作用下,第二电机12带动传动弹簧13循环正反转,从而使穿过传动弹簧13的电缆左右往复移动,使得电缆在收线辊2上缠绕过程中更为整齐。
