技术领域

本实用新型涉及配电柜技术领域，特别是涉及一种具有减震功能的配电柜。

背景技术

配电柜分动力配电柜和照明配电柜、计量柜，是配电系统的末级设备。配电柜是电动机控制中心的统称。配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制，虽然部分配电柜具有一定的减震效果，但减震效果并不能分级抗震，如果发生地震或者一些外来震动造成高压配电柜内部的电气元件的损坏，可能造成一些不必要的经济损失，所述提供一种具有减震功能的配电柜。

实用新型内容

为解决上述技术问题，本实用新型提供一种具有减震功能的配电柜。

为实现上述目的，本实用新型提供如下技术方案：一种具有减震功能的配电柜，包括底座、柜体、减震装置和连接装置，所述柜体顶端通过支撑柱固定连接有防水挡板，且柜体下方两侧通过连接装置固定连接在固定板内侧，所述固定板底部固定连接有底板，所述底板上表面通过第二弹簧固定连接在柜体底部，且底板底部设有减震装置固定连接在底座表面，且底板底部两侧固定连接有连接板，所述连接板底部通过第四弹簧固定连接在底座上，所述第四弹簧两侧均安装有复位弹力尺固定连接在连接板与底座之间。

优选的，所述防水挡板为三角形结构，且防水挡板下部设有排风扇固定连接在柜体顶端表面，且防水挡板采用为不锈钢材质。

优选的，所述柜体前面固定连接有柜门，且柜门上部设置有观察窗，且柜门右侧固定连接有把手，且观察窗上设有PVC透明朔料板，且把手上设有绝缘套。

优选的，所述连接装置包括有卡盒、卡槽、连接块、滑杆、滑块和第三弹簧，所述柜体外壁固定连接有卡盒，且卡盒上下内壁固定连接有滑杆，且滑杆上滑动连接有滑块，且滑杆上设有第三弹簧固定连接在卡盒与滑块之间，且滑块远离卡盒的一侧固定连接有连接块，且连接块固定连接在卡槽内，且卡槽远离连接块的一侧固定连接在固定板上。

优选的，所述滑块与连接块为一体结构，且连接块呈T字形，且连接块通过卡槽与滑块构成滑动结构。

优选的，所述底板呈倒开口的矩形，且底板上表面与柜体底部之间固定连接的第二弹簧均匀分布有五个。

优选的，所述减震装置包括有摩擦块、固定块、支撑杆、导轨、活动板、滑轮、第一弹簧和连接杆，所述摩擦块包裹在固定块上表面，且固定块底部固定连接有支撑杆，且支撑杆远离固定块的一端固定连接有活动板，且活动板两侧通过连接杆固定连接有滑轮，且滑轮远离活动板的一侧设有导轨固定连接在底座表面，且滑轮滑动连接在导轨上，且活动板底部固定连接有第一弹簧，且第一弹簧远离活动板的一端固定连接在底座表面。

优选的，所述摩擦块的顶端表面与底板的底部表面相互接触，且摩擦块采用通用橡胶的材质，且减震装置设置有三个均匀分布。

本实用新型提供了一种具有减震功能的配电柜，具有以下有益效果：

1.当该配电柜受到震动或者撞击时，通过连接装置7缓冲横向受到的冲击力，通过滑块75滑动连接在滑杆74上，然后通过滑杆74上的第三弹簧76缓冲受力，并且连接块73与卡槽72呈滑动连接，使得配电柜减少晃动，减震效果好，然后通过柜体2底部的第二弹簧6再次进行缓冲受力，同时通过底板3底部与摩擦块41接触，然后固定块42通过支撑杆43向下受力，使得活动板45底部的第一弹簧47缓冲受力，并且通过滑轮46滑动连接在导轨44上，可以使得底板3减少晃动，减震效果好，保证了柜体2内部电气元件的平稳性，并且设置有排风扇12，使得热量快速有效的排出柜体2外，保证了柜体2内部的电气元件正常使用。

附图说明

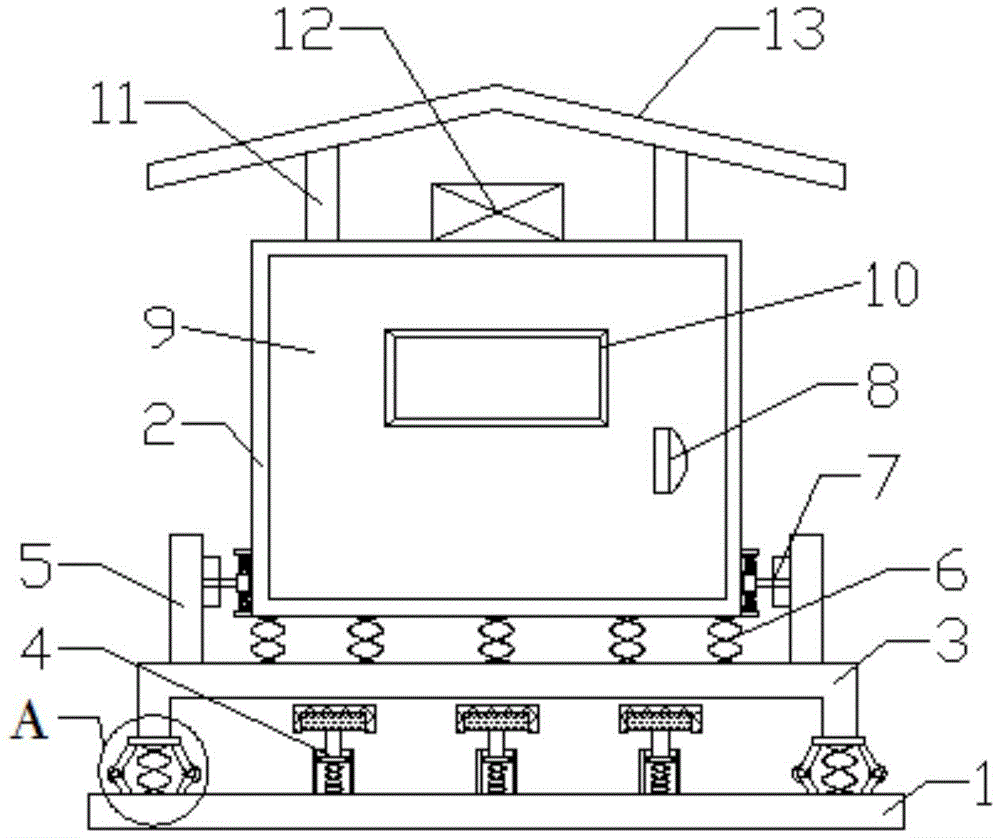

图1是本实用新型主体的结构示意图。

图2是本实用新型连接装置的结构示意图。

图3是本实用新型卡槽与连接块的连接结构示意图。

图4是本实用新型减震装置的结构示意图。

图5是本实用新型滑轮与导轨的连接结构示意图。

图6是本实用新型A处放大的结构示意图。

图1-6中：1底座、2柜体、3底板、4减震装置、41摩擦块、42固定块、43支撑杆、44导轨、45活动板、46滑轮、47第一弹簧、48连接杆、5固定板、6第二弹簧、7连接装置、71卡盒、72卡槽、73连接块、74滑杆、75滑块、76第三弹簧、8把手、9柜门、10观察窗、11支撑柱、12排风扇、13防水挡板、14连接板、15第四弹簧、16复位弹力尺。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至6，本实用新型实施例中一种具有减震功能的配电柜，包括底座1、柜体2、减震装置4和连接装置7，柜体2顶端通过支撑柱11固定连接有防水挡板13，柜体2下方两侧通过连接装置7固定连接在固定板5内侧，固定板5底部固定连接有底板3，底板3上表面通过第二弹簧6固定连接在柜体2底部，底板3底部设有减震装置4固定连接在底座1表面，底板3底部两侧固定连接有连接板14，连接板14底部通过第四弹簧15固定连接在底座1上，第四弹簧15两侧均安装有复位弹力尺16固定连接在连接板14与底座1之间。

本实施例中，防水挡板13为三角形结构，防水挡板13下部设有排风扇12固定连接在柜体2顶端表面，防水挡板13采用为不锈钢材质。

本实施例中，柜体2前面固定连接有柜门9，柜门9上部设置有观察窗10，且柜门9右侧固定连接有把手8，观察窗10上设有PVC透明朔料板，把手8上设有绝缘套。

本实施例中，连接装置7包括有卡盒71、卡槽72、连接块73、滑杆74、滑块75和第三弹簧76，柜体2外壁固定连接有卡盒71，卡盒71上下内壁固定连接有滑杆74，滑杆74上滑动连接有滑块75，滑杆74上设有第三弹簧76固定连接在卡盒71与滑块75之间，滑块75远离卡盒71的一侧固定连接有连接块73，连接块73固定连接在卡槽72内，卡槽72远离连接块73的一侧固定连接在固定板5上。

本实施例中，滑块75与连接块73为一体结构，连接块73呈T字形，连接块73通过卡槽72与滑块75构成滑动结构。

本实施例中，底板3呈倒开口的矩形，底板3上表面与柜体2底部之间固定连接的第二弹簧6均匀分布有五个。

本实施例中，减震装置4包括有摩擦块41、固定块42、支撑杆43、导轨44、活动板45、滑轮46、第一弹簧47和连接杆48，摩擦块41包裹在固定块42上表面，固定块42底部固定连接有支撑杆43，支撑杆43远离固定块42的一端固定连接有活动板45，活动板45两侧通过连接杆48固定连接有滑轮46，滑轮46远离活动板45的一侧设有导轨44固定连接在底座1表面，滑轮46滑动连接在导轨44上，活动板45底部固定连接有第一弹簧47，第一弹簧47远离活动板45的一端固定连接在底座1表面。

本实施例中，摩擦块41的顶端表面与底板3的底部表面相互接触，摩擦块41采用通用橡胶的材质，减震装置4设置有三个均匀分布。

工作原理：在使用本实用新型时，当该配电柜受到震动或者撞击时，通过连接装置7缓冲横向受到的冲击力，通过滑块75滑动连接在滑杆74上，然后通过滑杆74上的第三弹簧76缓冲受力，并且连接块73与卡槽72呈滑动连接，使得配电柜减少晃动，减震效果好，然后通过柜体2底部的第二弹簧6再次进行缓冲受力，同时通过底板3底部与摩擦块41接触，然后固定块42通过支撑杆43向下受力，使得活动板45底部的第一弹簧47缓冲受力，并且通过滑轮46滑动连接在导轨44上，可以使得底板3减少晃动，减震效果好，保证了柜体2内部电气元件的平稳性，并且设置有排风扇12，使得热量快速有效的排出柜体2外，保证了柜体2内部的电气元件正常使用。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
