技术领域

本实用新型涉及插座生产设备技术领域，尤其涉及一种用于插座生产线的翻转出料装置。

背景技术

插座是指有一个或一个以上电路接线可插入的座，通过它可插入各种接线，通过线路与插座之间的连接与断开，以达到该部分电路的接通与断开。现有的插座一般都包括安装盒、接线端子、保护门、前面板等多个部分，在生产过程中需要将各个部分组装成插座整体。由于插座经常会涉及较小体积的端子，传统的方式大都是采用人工进行组装。随着技术的进步，近来也出现了自动化的组装生产线，配合少量人工即可实现高效率的生产。

现有技术自动化的组装生产线，在插座组装完成后，有些需要将插座翻转以方便下一步的包装等操作，以往都是采用人工进行出料的操作，效率低下，因此我们提出了一种用于插座生产线的翻转出料装置用于解决上述问题。

实用新型内容

本实用新型的目的是为了解决在插座生产过程中需要人工翻转插座并出料导致效率低下的缺点，而提出的一种用于插座生产线的翻转出料装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种用于插座生产线的翻转出料装置，包括箱体，所述箱体一侧固定安装有支撑板，支撑板顶部固定安装有电机，电机输出轴延伸至箱体内部并固定安装有第一锥齿轮和扇形齿轮，箱体内部固定安装有隔板，隔板顶部开设有安装孔，安装孔转动安装有转轴，转轴底端固定安装有第二锥齿轮，第二锥齿轮与第一锥齿轮相啮合，转轴顶端固定安装有圆盘，圆盘顶部一侧固定安装有圆轴的一端，圆轴外侧活动套设有滑动框架，滑动框架一侧固定安装有推板，所述隔板顶部固定安装有两个安装板，两个安装板一侧均开设有位于同一轴线上的圆形孔，两个圆形孔内转动安装有同一个滚筒，滚筒外侧固定安装有齿轮，齿轮与扇形齿轮啮合。

优选的，所述支撑板底部固定安装有支撑杆的一端，支撑杆的另一端与箱体外壁固定连接，加强对于支撑板的固定。

优选的，所述转轴外侧固定安装有轴套，所述隔板转动套设在轴套的外侧，对转轴起到了限位和支撑的作用。

优选的，所述隔板顶部固定安装有挡板和限位板，挡板设置在限位板前侧，挡板和限位板与推板相适配，方便推板对于插座的推动。

优选的，所述扇形齿轮与齿轮轮盘直径相等，第一锥齿轮与第二锥齿轮轮盘直径相等，扇形齿轮的圆心角为平角，使得转轴与滚筒的角速度相同。

优选的，所述滚筒一侧开设有方形孔，方形孔位于滚筒的中央部位，方便对于插座的翻转。

本实用新型中，所述的一种用于插座生产线的翻转出料装置，通过电机带动第一锥齿轮和扇形齿轮转动，第一锥齿轮带动与之啮合的第二锥齿轮转动，第二锥齿轮通过转轴带动圆盘转动，圆盘带动圆轴做圆周运动，圆轴通过滑动框架带动推板向靠近方形孔一侧滑动，将限位板上的插座推送到方形孔中并将原本在方形孔内的插座推出到传送带上进行出料；

本实用新型中，所述的一种用于插座生产线的翻转出料装置，通过扇形齿轮带动齿轮和滚筒转动，对方形孔内的插座进行翻转，同时圆轴通过滑动框架带动挡板向远离方形孔一侧滑动，传送带将插座运送到限位板顶部；

本实用新型结构设计合理，能在插座生产时自动对插座进行翻转并出料，提高了插座的生产效率，可靠性高。

附图说明

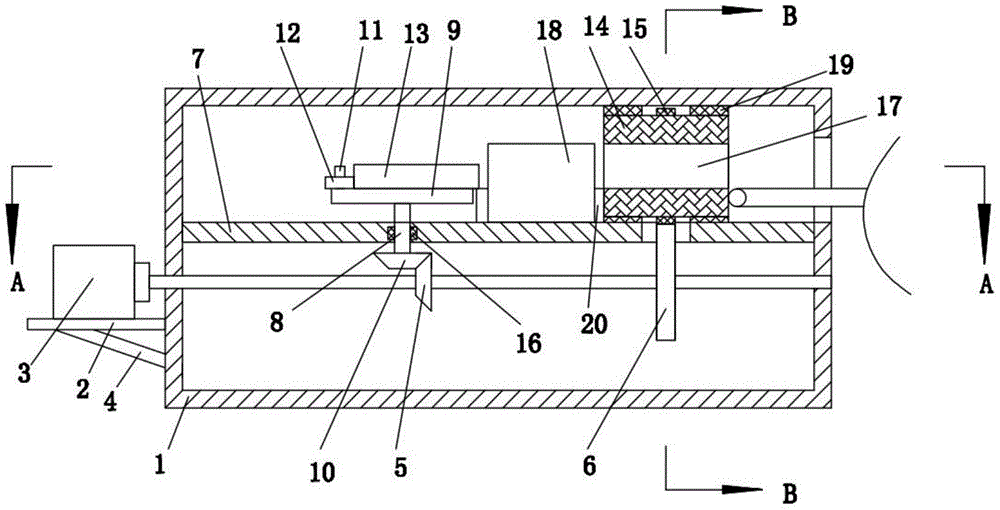

图1为本实用新型提出的一种用于插座生产线的翻转出料装置的结构示意图；

图2为本实用新型提出的一种用于插座生产线的翻转出料装置的A-A截面的结构示意图；

图3为本实用新型提出的一种用于插座生产线的翻转出料装置的B-B截面的结构示意图。

图中：1、箱体；2、支撑板；3、电机；4、支撑杆；5、第一锥齿轮；6、扇形齿轮；7、隔板；8、转轴；9、圆盘；10、第二锥齿轮；11、圆轴；12、滑动框架；13、推板；14、滚筒；15、齿轮；16、轴套；17、方形孔；18、挡板；19、安装板；20、限位板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种用于插座生产线的翻转出料装置，包括箱体1，箱体1一侧固定安装有支撑板2，支撑板2顶部固定安装有电机3，电机3输出轴延伸至箱体1内部并固定安装有第一锥齿轮5和扇形齿轮6，箱体1内部固定安装有隔板7，隔板7顶部开设有安装孔，安装孔转动安装有转轴8，转轴8底端固定安装有第二锥齿轮10，第二锥齿轮10与第一锥齿轮5相啮合，转轴8顶端固定安装有圆盘9，圆盘9顶部一侧固定安装有圆轴11的一端，圆轴11外侧活动套设有滑动框架12，滑动框架12一侧固定安装有推板13，隔板7顶部固定安装有两个安装板19，两个安装板19一侧均开设有位于同一轴线上的圆形孔，两个圆形孔内转动安装有同一个滚筒14，滚筒14外侧固定安装有齿轮15，齿轮15与扇形齿轮6啮合。

本实用新型中，支撑板2底部固定安装有支撑杆4的一端，支撑杆4的另一端与箱体1外壁固定连接，加强对于支撑板2的固定。

本实用新型中，转轴8外侧固定安装有轴套16，隔板7转动套设在轴套16的外侧，对转轴8起到了限位和支撑的作用。

本实用新型中，隔板7顶部固定安装有挡板18和限位板20，挡板18设置在限位板20前侧，挡板18和限位板20与推板13相适配，方便推板13对于插座的推动。

本实用新型中，扇形齿轮6与齿轮15轮盘直径相等，第一锥齿轮5与第二锥齿轮10轮盘直径相等，扇形齿轮6的圆心角为平角，使得转轴8与滚筒14的角速度相同。

本实用新型中，滚筒14一侧开设有方形孔17，方形孔17位于滚筒14的中央部位，方便对于插座的翻转。

本实用新型中，在使用时，将电机3连接电源，打开电源开关，电机3带动第一锥齿轮5和扇形齿轮6转动，第一锥齿轮5带动与之啮合的第二锥齿轮10转动，第二锥齿轮10通过转轴8带动圆盘9转动，圆盘9带动圆轴11做圆周运动，圆轴11通过滑动框架12带动推板13向靠近方形孔17一侧滑动，将限位板20上的插座推送到方形孔17中并将原本在方形孔17内的插座推出到传送带上进行出料，电机3输出轴转过半周后，扇形齿轮6与齿轮15啮合而带动齿轮15和滚筒14转动，对方形孔17内的插座进行翻转，此时圆轴11通过滑动框架12带动挡板向远离方形孔17一侧滑动，传送带将插座运送到限位板20顶部。
