技术领域

本实用新型涉及冰箱冲压件打磨技术领域，尤其涉及一种冰箱生产用冲压件表面自动打磨装置。

背景技术

冰箱是一种用来使食物或其他物品保持在恒定低温状态的一种制冷设备，箱体内有压缩机、制冰机用以结冰的柜或箱，带有制冷装置的储藏箱。冲压件是靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的冲压件的成形加工方法，冰箱底板冲压件与其他冲压件相比具有材料轻薄、强度高、刚性好的特点。现有技术生产的冲压件一般都会出现各种不同的毛刺，此种带有毛刺的零件用于冰箱的生产中会出现各种问题，所以要对各种毛刺进行清理，现有的打磨装置一般先打磨一面之后，人工翻转进行打磨另外一面，影响工作效率，同时打磨后的碎屑到处飞溅，不方便清理。

实用新型内容

为解决上述技术问题，本实用新型提供一种冰箱生产用冲压件表面自动打磨装置，以解决现有打磨装置工作效率低，打磨后的碎屑不便清理的问题。

本实用新型一种冰箱生产用冲压件表面自动打磨装置的目的与功效，由以下具体技术手段达成：一种冰箱生产用冲压件表面自动打磨装置，包括操作台主体、卡槽、滚轴、支撑柱、集尘箱、伸缩气缸、连接板、支撑台、卡块、伺服电机、转轴、连接柱、弹簧、磨盘、风嘴、固定台、固定夹、齿条夹、齿条齿、夹板、圆柱齿轮、连接轴、把手、导管、弯曲定型管,操作台主体底部四角均固定连接有支撑柱，操作台主体中心位置内部卡接有集尘箱，操作台主体顶部左右两端均固定连接有连接板，操作台主体顶部中心位置固定连接有固定台，连接板靠近固定台一侧中心位置固定连接有伸缩气缸，伸缩气缸另一端固定连接有支撑台，支撑台顶部卡接有伺服电机，伺服电机另一端转接有转轴，转轴另一端套接有连接柱，连接柱另一端转接有磨盘，集尘箱后端套接有导管，导管上端套接有引风机，导管顶部套接有弯曲定型管，弯曲定型管另一端转接有风嘴。

优选的，固定台顶部一侧固定连接有固定夹，固定台内部卡接齿条夹，齿条夹以及固定夹靠近固定台中心一侧均固定连接有夹板，夹板为橡胶材质。

优选的，固定台内部卡接有齿条夹、圆柱齿轮，齿条夹底部固定连接有齿条齿，圆柱齿轮中心套接有连接轴，连接轴延伸至固定台外侧固定连接有把手，齿条夹底部齿条齿与圆柱齿轮卡接。

优选的，操作台主体左右两侧均设有卡槽，卡槽内卡接有滚轴，支撑台底部设有卡块，卡块与卡槽对应卡接。

优选的，连接柱内设有弹簧，弹簧一端与磨盘相接，另一端与转轴相接。

优选的，风嘴对应固定台上端。

有益效果：

1、本实用新型在操作台主体两侧均设有磨盘，转动固定台外侧的把手，使固定台上端的齿条夹夹紧冲压件底部，使冲压件两面毛刺一次性打磨干净，使打磨效率提高。

2、本实用新型在操作台主体内部设有集尘箱，集尘箱连接有导管、引风机、弯曲定型管、风嘴，通过弯曲定型管调节风嘴对准磨盘打磨位置，通过引风机吸取打磨下来的毛刺废屑进入集尘箱，便于收集清理。

附图说明

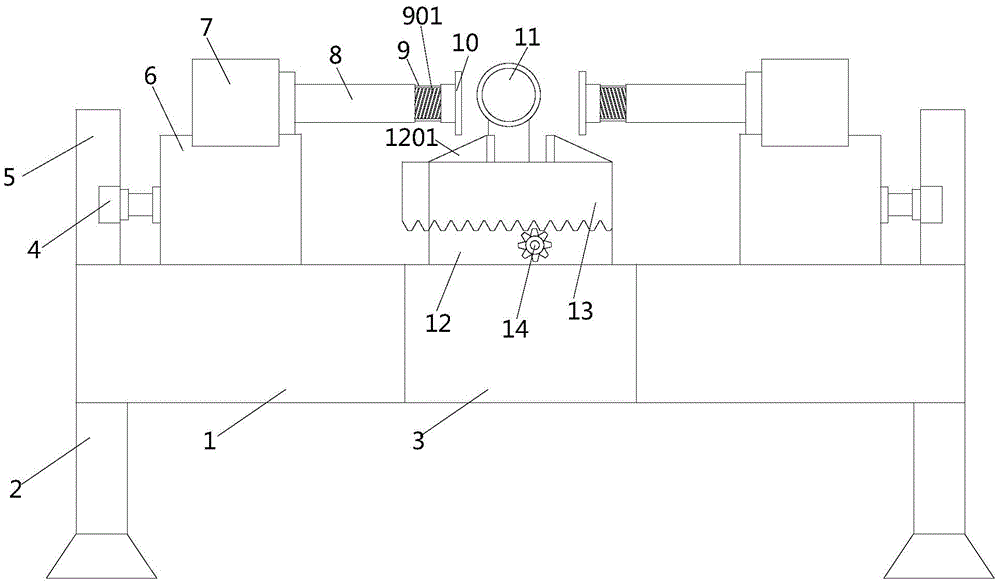

图1为本实用新型整体结构示意图。

图2为本实用新型左视结构示意图。

图3为本实用新型操作主体与支撑台卡接结构示意图。

图4为本实用新型过齿条夹与圆柱齿轮结构示意图。

图1-4中，部件名称与附图编号的对应关系为：

操作台主体1、卡槽101、滚轴102、支撑柱2、集尘箱3、伸缩气缸4、连接板5、支撑台6、卡块601、伺服电机7、转轴8、连接柱9、弹簧901、磨盘10、风嘴11、固定台12、固定夹1201、齿条夹13、齿条齿1301、夹板1302、圆柱齿轮14、连接轴1401、把手15、导管16、弯曲定型管17。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

如附图1至附图4所示：一种冰箱生产用冲压件表面自动打磨装置，包括操作台主体1、卡槽101、滚轴102、支撑柱2、集尘箱3、伸缩气缸4、连接板5、支撑台6、卡块601、伺服电机7、转轴8、连接柱9、弹簧901、磨盘10、风嘴11、固定台12、固定夹1201、齿条夹13、齿条齿1301、夹板1302、圆柱齿轮14、连接轴1401、把手15、导管16、弯曲定型管17,操作台主体1底部四角均固定连接有支撑柱2，操作台主体1中心位置内部卡接有集尘箱3，操作台主体1顶部左右两端均固定连接有连接板5，操作台主体1顶部中心位置固定连接有固定台12，连接板5靠近固定台12一侧中心位置固定连接有伸缩气缸4，伸缩气缸4另一端固定连接有支撑台6，支撑台6顶部卡接有伺服电机7，伺服电机7另一端转接有转轴8，转轴8另一端套接有连接柱9，连接柱9另一端转接有磨盘10，集尘箱3后端套接有导管16，导管16上端套接有引风机，导管16顶部套接有弯曲定型管17，弯曲定型管17另一端转接有风嘴11。

其中：固定台12顶部一侧固定连接有固定夹1201，固定台12内部卡接齿条夹13，齿条夹13以及固定夹1201靠近固定台12中心一侧均固定连接有夹板1302，夹板1302为橡胶材质，当齿条夹13与固定夹1201夹住冲压件打磨时，会产生震动，夹板1302能够缓冲打磨的震动力，使冲压件不易脱离固定台12。

其中：固定台12内部卡接有齿条夹13、圆柱齿轮14，齿条夹13底部固定连接有齿条齿1301，圆柱齿轮14中心套接有连接轴1401，连接轴1401延伸至固定台12外侧固定连接有把手15，齿条夹13底部齿条齿1301与圆柱齿轮14卡接，转动把手15，使齿条夹13向固定夹1201移动，使齿条夹13夹住冲压件底部，使冲压件表面两侧可以同时打磨，提高打磨的效率。

其中：操作台主体1左右两侧均设有卡槽101，卡槽101内卡接有滚轴102，支撑台6底部设有卡块601，卡块601与卡槽101对应卡接，当伸缩气缸4推动支撑台6在操作台主体1移动，滚轴102使操作台主体1滑动更加顺畅，同时卡槽101有限位功能，使操作台主体1能够沿着卡槽101滑动，使磨盘10能够对准冲压件打磨毛刺。

其中：连接柱9内设有弹簧901，弹簧901一端与磨盘10相接，另一端与转轴8相接，当磨盘10在打磨时，会有反作用力挤压转轴，弹簧901起到缓能的作用，保护转轴8以及磨盘10不易损坏。

其中：风嘴11对应固定台12上端，通过弯曲定型管17调节风嘴11对准磨盘10打磨位置，通过引风机吸取打磨下来的毛刺废屑进入集尘箱3，便于收集清理。

其中：伸缩气缸4外部连接有电源开关，通过外部电源开关控制升降工作。

工作原理：首先将冲压件放入固定台12，转动把手15，使齿条夹13往固定夹1201方向移动，夹紧冲压件底部，控制伸缩气缸4推动支撑台6往固定台2方向移动，带动磨盘10贴合冲压件表面，调节弯曲定型管17，使风嘴11对准磨盘10打磨位置，打开电机7，通过转轴8带动磨盘10对冲压件表面毛刺进行打磨，风嘴11通过引风机对打磨下来的毛刺废屑进行吸取，通过导管16进入集尘箱3。
