技术领域

本实用新型涉及自动排列设备领域，具体为一种微型钻石自动排列机。

背景技术

金刚石俗称“金刚钻”，纯净的钻石既所谓的金刚石，金刚石是一种天然矿物，是钻石的原石。钻石是在地球深部高压、高温条件下形成的一种由碳元素组成的单质晶体。在金刚石晶体中，碳原子按四面体成键方式互相连接，组成无限的三维骨架，是典型的原子晶体。每个碳原子都以sp3杂化轨道与另外4个碳原子形成共价键，构成正四面体也就是我们常说的钻石，它是一种由纯碳组成的矿物。金刚石是自然界中最坚硬的物质，因此钻石的难以出现大块形状的，现有挖掘发现的钻石都是碎状颗粒的，因此在钻石加工排列过程就非常的麻烦，浪费了大量的人力物力，使得工作变得繁琐枯燥。但是现有技术排列机多数对大物件或是易碎易破物品进行自动排列，对碎状钻石仍然没有相应的装置对应排列，基于此，本实用新型设计了一种微型钻石自动排列机，以解决上述问题。

实用新型内容

本实用新型的目的在于提供一种微型钻石自动排列机，以解决上述背景技术中提出的在钻石加工排列过程就非常的麻烦，浪费了大量的人力物力，使得工作变得繁琐枯燥，但是现有技术存在空白的问题。

为实现上述目的，本实用新型提供如下技术方案：一种微型钻石自动排列机，包括底座、支架、第一电机和第二电机，所述底座的上侧通过支架固定连接排列机壳，所述排列机壳的顶端设置为漏斗状，所述排列机壳的内腔上端两侧壁均活动连接导引板，所述导引板与排列机壳的侧壁之间安装有减震弹簧，所述排列机壳的内腔中部设置有分选装置，所述分选装置包括分选转轴、分选扇叶、传动齿轮、第一传动皮带和外保护壳，所述分选转轴对称设置有两组，两组所述分选转轴的外壁均固定连接分选扇叶，两组所述分选转轴的右端均贯穿排列机壳固定连接传动齿轮，下侧所述分选转轴的右端与第一电机的输出轴之间安装有第一传动皮带，所述排列机壳的右侧壁设置有外保护壳，所述第一电机安装在支架的上侧，所述分选装置的下端设置有第一分选管道，所述第一分选管道的右下侧设置有第二分选管道，所述第一分选管道的左下端设置有第一传送带，所述第二分选管道的右下端设置有第二传送带，所述第一传送带、第二传送带的两端内侧均活动插接传送轮辊，所述传送轮辊的两端均通过传送支架固定安装在底座的上侧，两组所述第二电机安装在底座的上侧中部，中部两组所述传送轮辊的外端均与两组第二电机的输出轴之间通过第二传送带活动连接。

优选的，两组所述传动齿轮之间相互啮合。

优选的，所述第一分选管道的右侧倾斜管道设置有漏孔，所述第一分选管道的右侧倾斜管道宽度下于第二分选管道的宽度。

优选的，所述第一传送带与第二传送带的中部均固定连接排列凸块。

优选的，两组所述排列凸块的内侧均设置有钻石放置槽。

与现有技术相比，本实用新型的有益效果是：本实用新型底座、支架、排列机壳、导引板、减震弹簧、分选装置、第一电机、第一分选管道、第二分选管道、传送轮辊、第一传送带、第二传送带、排列凸块、第二电机和第二传动皮带之间的连接配合，实现对微型钻石的自动分选排列作用，达到较为高效的排列效果，通过分选装置、分选转轴、分选扇叶、传动齿轮和第一传动皮带之间的连接配合，实现对微型钻石的均匀有序的下料排列，保证排列下料通道有序无堵塞的输送作用。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

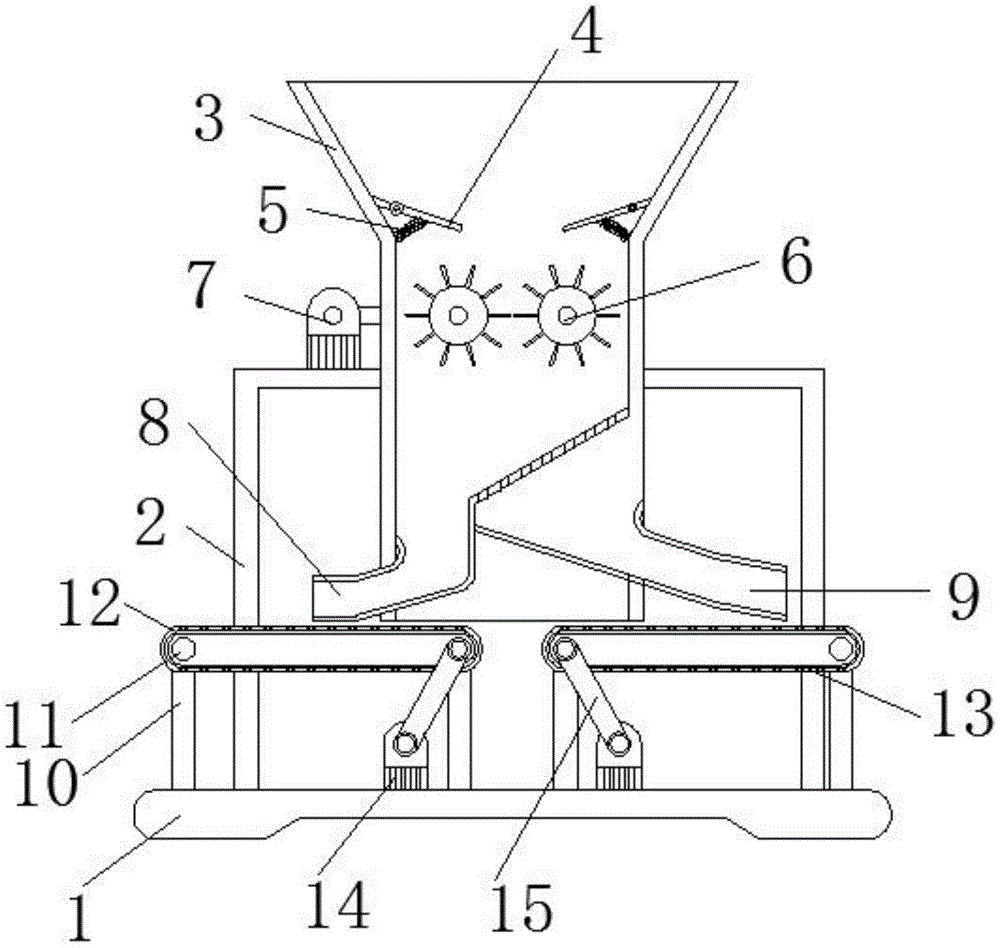

图1为本实用新型结构示意图；

图2为本实用新型分选装置结构图；

图3为本实用新型传送带结构图。

附图中，各标号所代表的部件列表如下：

1-底座，2-支架，3-排列机壳，4-导引板，5-减震弹簧，6-分选装置，61-分选转轴，62-分选扇叶，63-传动齿轮，64-第一传动皮带，65-外保护壳，7-第一电机，8-第一分选管道，9-第二分选管道，10-传送支架，11-传送轮辊，12-第一传送带，121-排列凸块，13-第二传送带，14-第二电机，15-第二传动皮带。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种微型钻石自动排列机，包括底座1、支架2、第一电机7和第二电机14，底座1的上侧通过支架2固定连接排列机壳3，排列机壳3的顶端设置为漏斗状，排列机壳3的内腔上端两侧壁均活动连接导引板4，导引板4与排列机壳3的侧壁之间安装有减震弹簧5，排列机壳3的内腔中部设置有分选装置6，分选装置6包括分选转轴61、分选扇叶62、传动齿轮63、第一传动皮带64和外保护壳65，分选转轴61对称设置有两组，两组分选转轴61的外壁均固定连接分选扇叶62，两组分选转轴61的右端均贯穿排列机壳3固定连接传动齿轮63，下侧分选转轴61的右端与第一电机7的输出轴之间安装有第一传动皮带64，排列机壳3的右侧壁设置有外保护壳65，第一电机7安装在支架2的上侧，分选装置6的下端设置有第一分选管道8，第一分选管道8的右下侧设置有第二分选管道9，第一分选管道8的左下端设置有第一传送带12，第二分选管道9的右下端设置有第二传送带13，第一传送带12、第二传送带13的两端内侧均活动插接传送轮辊11，传送轮辊11的两端均通过传送支架10固定安装在底座1的上侧，两组第二电机14安装在底座1的上侧中部，中部两组传送轮辊11的外端均与两组第二电机14的输出轴之间通过第二传动皮带15活动连接。

其中，传动齿轮63之间相互啮合，有利于带动两组分选扇叶62相对转动，实现对微型钻石的均匀有序的钻石排列下料的效果，保证排列下料通道有序无堵塞的输送作用，第一分选管道8的右侧倾斜管道设置有漏孔，第一分选管道8的右侧倾斜管道宽度下于第二分选管道9的宽度，有利于微型钻石的分选排列输送作用，达到高效、有序、大小分选的良好效果，第一传送带12与第二传送带13的中部均固定连接排列凸块121，排列凸块121的内侧均设置有钻石放置槽，有效的形成对微型钻石的自动排列作用。

本实施例的一个具体应用为：通过将微型钻石经排列机壳3的顶端放入，两组导引板4具有导引作用，避免微型钻石的涌入造成装置卡死现象，两组分选扇叶62在第一电机7提供原动力下，相向转动，实现对微型钻石的均匀有序的钻石排列下料的效果，保证排列下料通道有序无堵塞的输送作用，微型钻石经过第一分选管道8的右侧倾斜滑槽输送，较小的微型钻石经过第一分选管道8的右侧倾斜管道设置的漏孔漏入第二分选管道9，实现分选输送排列作用，第一分选管道8的输出端与第一传送带12的中部排列凸块121相互配合，第二分选管道9的输出端与第二传送带13的中部排列凸块121相互配合，排列凸块121的内侧均设置有钻石放置槽，第二电机15通过第二传动皮带15带动第一传送带12、第二传送带13实现排列输送作用，有利于对微型钻石的自动分选排列作用，达到较为高效的排列效果。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
