技术领域

本发明涉及一种电机的转子及电机。

背景技术

电机是指依据电磁感应定律实现电能的转换或传递的一种电磁装置，或者将一种形式的电能转换成另一种形式的电能。电动机是将电能转换为机械能，发电机是将机械能转换为电能。它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源。

目前的电机的外转子并不具备散热的作用，因此有必要对外转子电机进行改进。

发明内容

本发明要解决的技术问题是提供一种具有良好散热效果的电机的转子及电机。

为解决上述问题，本发明采用如下技术方案：

一种电机的转子，包括外转子壳体和转子轴,所述外转子壳体包含有圆管状段和锥筒状段，所述圆管状段和锥筒状段为一体式设置，所述锥筒状段的筒底中部设置有与转子轴相配对的连接孔，所述转子轴末端插入连接孔内，所述转子轴通过连接孔悬在外转子壳体内，所述锥筒状段的斜面上设置有进气口，所述进气口上插入有导流片，所述导流片呈钝角状设置，所述导流片首端位于锥筒状段外并与进气口形成空气刮入口，所述空气刮入口呈锐角状设置，所述空气刮入口的开口方向与外转子壳体的旋转方向相同，所述导流片末端位于锥筒状段内，所述导流片与锥筒状段固定连接，所述进气口和导流片均设置有一个以上，所述进气口和导流片均呈环形阵列分布，所述锥筒状段的外管壁上设置有用于遮住进气口的防尘网。

作为优选，所述锥筒状段的内筒底中部设置有凸出部，所述凸出部与锥筒状段为一体式设置，所述连接孔位于凸出部上，通过设置有凸出部，可以有利于提升连接孔的总长度，从而提升连接孔与转子轴的接触面积，提升稳定性。

作为优选，所述转子轴末端设置有嵌入部，所述嵌入部与转子轴为一体式设置，所述锥筒状段上设置有嵌入部相配对的嵌入槽，所述嵌入部插入嵌入槽内，通过设置有嵌入部，可以使得转子轴的连接稳定性得到提升。

作为优选，所述转子轴上设置有花键，所述连接孔的孔壁上开有与花键相配对的花键槽，通过设置有花键和花键槽，可以有效的提升连接的接触面积，从而提升连接的稳定性。

作为优选，所述导流片上设置有连接条，所述连接条与导流片为一体式设置，所述导流片与连接条之间形成有导流槽，所述导流槽位于锥筒状段外，通过设置有连接条并形成有导流槽，可以使得空气可以更好的被刮进外转子壳体内。

作为优选，所述导流片末端设置有将空气往转子轴首端方向输送的螺旋翼，所述螺旋翼与导流片固定连接，所述螺旋翼与转子轴之间形成有间隙，通过设置有螺旋翼，可以将被刮进外转子壳体内的气体迅速往转子轴首端方向输送，可以有效的提升散热效果。

作为优选，所述导流片背面设置有连接板，所述连接板与导流片为一体式设置，所述连接板与锥筒状段的内管壁紧贴，所述锥筒状段和连接板上均设置有螺孔，所述螺孔内拧入有螺栓，所述连接板和锥筒状段通过螺孔和螺栓固定连接，导流片稳定性好，拆装便捷。

本发明还提供一种电机，包括上述的电机的转子。

本发明的有益效果为：通过在锥筒状段的斜面上设置有进气口，并且在进气口上插入有导流片，由于导流片首端位于锥筒状段外并与进气口形成空气刮入口，外转子壳体在转动的时候可以不断将外界的冷空气刮进内部，从而可以起到良好的散热效果，并且设置有防尘网，可以有效的防止灰尘和异物轻易的进入到电机内部，此外，锥筒状段的内筒底中部设置有凸出部，凸出部与锥筒状段为一体式设置，连接孔位于凸出部上，通过设置有凸出部，可以有利于提升连接孔的总长度，从而提升连接孔与转子轴的接触面积，提升稳定性。转子轴末端设置有嵌入部，嵌入部与转子轴为一体式设置，锥筒状段上设置有嵌入部相配对的嵌入槽，嵌入部插入嵌入槽内，通过设置有嵌入部，可以使得转子轴的连接稳定性得到提升。转子轴上设置有花键，连接孔的孔壁上开有与花键相配对的花键槽，通过设置有花键和花键槽，可以有效的提升连接的接触面积，从而提升连接的稳定性。导流片上设置有连接条，连接条与导流片为一体式设置，导流片与连接条之间形成有导流槽，导流槽位于锥筒状段外，通过设置有连接条并形成有导流槽，可以使得空气可以更好的被刮进外转子壳体内。导流片末端设置有将空气往转子轴首端方向输送的螺旋翼，螺旋翼与导流片固定连接，螺旋翼与转子轴之间形成有间隙，通过设置有螺旋翼，可以将被刮进外转子壳体内的气体迅速往转子轴首端方向输送，可以有效的提升散热效果。导流片背面设置有连接板，连接板与导流片为一体式设置，连接板与锥筒状段的内管壁紧贴，锥筒状段和连接板上均设置有螺孔，螺孔内拧入有螺栓，连接板和锥筒状段通过螺孔和螺栓固定连接，导流片稳定性好，拆装便捷。

附图说明

为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

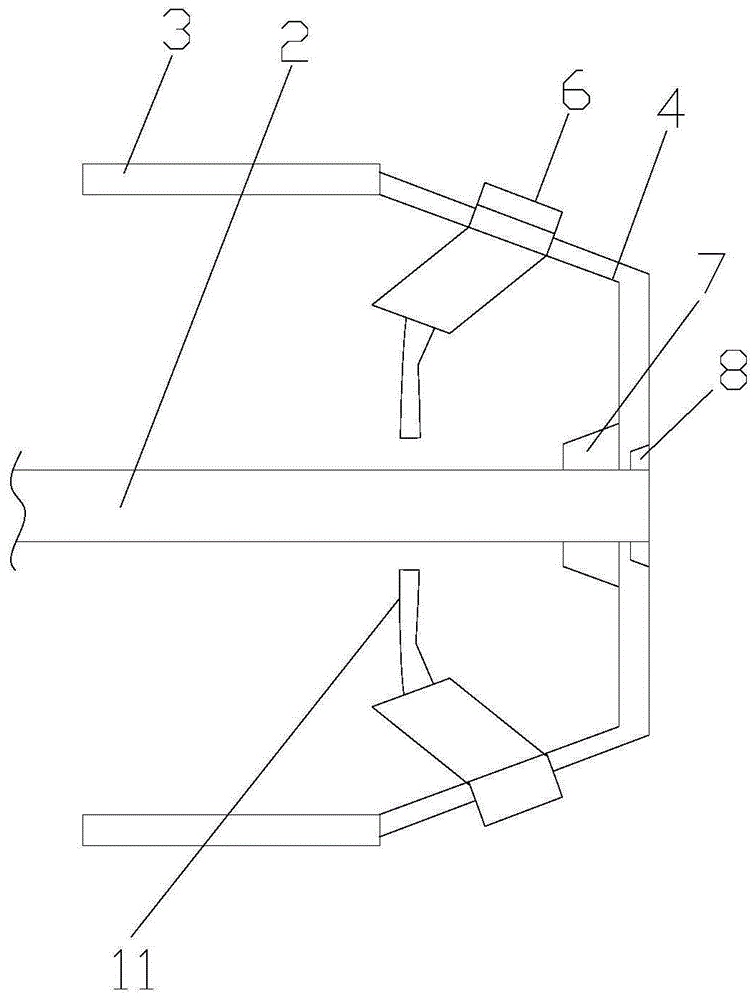

图1为本发明一种电机的转子的剖面图。

图2为本发明一种电机的转子的侧视图。

图3为本发明一种电机的转子的转子轴的侧视图。

图4为本发明一种电机的转子的导流片的立体图。

图中：

1、外转子壳体；2、转子轴；3、圆管状段；4、锥筒状段；5、进气口；6、导流片；7、凸出部；8、嵌入部；9、花键；10、连接条；11、螺旋翼；12、连接板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

在实施例中，需要理解的是，术语“中间”、“上”、“下”、“顶部”、“右侧”、“左端”、“上方”、“背面”、“中部”、等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

另外，在本具体实施方式中如未特别说明部件之间的连接或固定方式，其连接或固定方式均可为通过现有技术中常用的螺栓固定，或钉销固定，或销轴连接，或粘合固定，或铆接固定等常规方式，因此，在实施例中不在详述。

实施例1

如图1-4所示，一种电机的转子，包括外转子壳体1和转子轴2,所述外转子壳体1包含有圆管状段3和锥筒状段4，所述圆管状段3和锥筒状段4为一体式设置，所述锥筒状段4的筒底中部设置有与转子轴2相配对的连接孔(未图示)，所述转子轴2末端插入连接孔内，所述转子轴2通过连接孔悬在外转子壳体1内，所述锥筒状段4的斜面上设置有进气口5，所述进气口5上插入有导流片6，所述导流片6呈钝角状设置，所述导流片6首端位于锥筒状段4外并与进气口形成空气刮入口，所述空气刮入口呈锐角状设置，所述空气刮入口的开口方向与外转子壳体1的旋转方向相同，所述导流片6末端位于锥筒状段4内，所述导流片6与锥筒状段4固定连接，所述进气口5和导流片6均设置有一个以上，所述进气口5和导流片6均呈环形阵列分布，所述锥筒状段4的外管壁上设置有用于遮住进气口5的防尘网(未图示)。

本发明的有益效果为：通过在锥筒状段的斜面上设置有进气口，并且在进气口上插入有导流片，由于导流片首端位于锥筒状段外并与进气口形成空气刮入口，外转子壳体在转动的时候可以不断将外界的冷空气刮进内部，从而可以起到良好的散热效果，并且设置有防尘网，可以有效的防止灰尘和异物轻易的进入到电机内部。

实施例2

如图1-4所示，一种电机的转子，包括外转子壳体1和转子轴2,所述外转子壳体1包含有圆管状段3和锥筒状段4，所述圆管状段3和锥筒状段4为一体式设置，所述锥筒状段4的筒底中部设置有与转子轴2相配对的连接孔(未图示)，所述转子轴2末端插入连接孔内，所述转子轴2通过连接孔悬在外转子壳体1内，所述锥筒状段4的斜面上设置有进气口5，所述进气口5上插入有导流片6，所述导流片6呈钝角状设置，所述导流片6首端位于锥筒状段4外并与进气口形成空气刮入口，所述空气刮入口呈锐角状设置，所述空气刮入口的开口方向与外转子壳体1的旋转方向相同，所述导流片6末端位于锥筒状段4内，所述导流片6与锥筒状段4固定连接，所述进气口5和导流片6均设置有一个以上，所述进气口5和导流片6均呈环形阵列分布，所述锥筒状段4的外管壁上设置有用于遮住进气口5的防尘网(未图示)。

在本实施例中，所述锥筒状段4的内筒底中部设置有凸出部7，所述凸出部7与锥筒状段4为一体式设置，所述连接孔位于凸出部7上，通过设置有凸出部7，可以有利于提升连接孔的总长度，从而提升连接孔与转子轴的接触面积，提升稳定性。

在本实施例中，所述转子轴2末端设置有嵌入部8，所述嵌入部8与转子轴2为一体式设置，所述锥筒状段4上设置有嵌入部8相配对的嵌入槽(未图示)，所述嵌入部8插入嵌入槽内，通过设置有嵌入部8，可以使得转子轴2的连接稳定性得到提升。

在本实施例中，所述转子轴2上设置有花键9，所述连接孔的孔壁上开有与花键9相配对的花键槽(未图示)，通过设置有花键9和花键槽，可以有效的提升连接的接触面积，从而提升连接的稳定性。

在本实施例中，所述导流片6上设置有连接条10，所述连接条10与导流片6为一体式设置，所述导流片6与连接条10之间形成有导流槽(未图示)，所述导流槽位于锥筒状段4外，通过设置有连接条10并形成有导流槽，可以使得空气可以更好的被刮进外转子壳体1内。

在本实施例中，所述导流片6末端设置有将空气往转子轴首端方向输送的螺旋翼11，所述螺旋翼11与导流片6固定连接，所述螺旋翼11与转子轴2之间形成有间隙，通过设置有螺旋翼11，可以将被刮进外转子壳体1内的气体迅速往转子轴首端方向输送，可以有效的提升散热效果。

在本实施例中，所述导流片6背面设置有连接板12，所述连接板12与导流片6为一体式设置，所述连接板12与锥筒状段4的内管壁紧贴，所述锥筒状段4和连接板12上均设置有螺孔(未图示)，所述螺孔内拧入有螺栓(未图示)，所述连接板12和锥筒状段4通过螺孔和螺栓固定连接，导流片稳定性好，拆装便捷。

本发明的有益效果为：通过在锥筒状段的斜面上设置有进气口，并且在进气口上插入有导流片，由于导流片首端位于锥筒状段外并与进气口形成空气刮入口，外转子壳体在转动的时候可以不断将外界的冷空气刮进内部，从而可以起到良好的散热效果，并且设置有防尘网，可以有效的防止灰尘和异物轻易的进入到电机内部，此外，锥筒状段的内筒底中部设置有凸出部，凸出部与锥筒状段为一体式设置，连接孔位于凸出部上，通过设置有凸出部，可以有利于提升连接孔的总长度，从而提升连接孔与转子轴的接触面积，提升稳定性。转子轴末端设置有嵌入部，嵌入部与转子轴为一体式设置，锥筒状段上设置有嵌入部相配对的嵌入槽，嵌入部插入嵌入槽内，通过设置有嵌入部，可以使得转子轴的连接稳定性得到提升。转子轴上设置有花键，连接孔的孔壁上开有与花键相配对的花键槽，通过设置有花键和花键槽，可以有效的提升连接的接触面积，从而提升连接的稳定性。导流片上设置有连接条，连接条与导流片为一体式设置，导流片与连接条之间形成有导流槽，导流槽位于锥筒状段外，通过设置有连接条并形成有导流槽，可以使得空气可以更好的被刮进外转子壳体内。导流片末端设置有将空气往转子轴首端方向输送的螺旋翼，螺旋翼与导流片固定连接，螺旋翼与转子轴之间形成有间隙，通过设置有螺旋翼，可以将被刮进外转子壳体内的气体迅速往转子轴首端方向输送，可以有效的提升散热效果。导流片背面设置有连接板，连接板与导流片为一体式设置，连接板与锥筒状段的内管壁紧贴，锥筒状段和连接板上均设置有螺孔，螺孔内拧入有螺栓，连接板和锥筒状段通过螺孔和螺栓固定连接，导流片稳定性好，拆装便捷。

本发明还提供一种电机，包括上述的电机的转子。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本发明的保护范围之内。
