技术领域

本发明涉及扬声器振膜的制备方法，具体而言，涉及利用辐照改性制备扬声器振膜的方法。

背景技术

扬声器振膜需要具备适当的机械性能，使其在满足重量轻、厚度薄的条件下在工作过程中不易撕裂，同时还要能产生优秀的音质。扬声器振膜的性能主要取决于振膜的形状和材料。现有技术中，高分子聚合物材料已被广泛用作振膜材料。但是，按照现有技术利用高分子聚合物材料制备的振膜往往难以实现期望的效果。同时，现有技术也没有考虑到光照、温度等环境因素对扬声器振膜的性能的影响。

辐照改性技术是指将电子加速器产生的电子射线或放射性同位素产生的高能射线照射被辐照物质，通过控制辐照条件，使被辐照物质的化学组成和物理性能发生变化并能使其成为人们所需要的一种新的物质，或达到人们所需要的性能。通过辐照改性，可以增强材料的热稳定性、阻燃性、化学稳定性，还能增强材料的强度和应力耐受性。辐照改性技术具有工艺简单、加工效率高、无环境污染等优点，因此在材料加工领域正得到越来越多的应用。但在扬声器振膜的制备领域，尚无利用辐照改性技术来制备具有期望性能的扬声器振膜。

发明内容

针对现有技术的缺陷，本发明旨在提供一种利用辐照改性制备扬声器振膜的方法。

为实现本发明的发明目的，本发明的技术方案如下：

S1.制备原料；

S2.将原料放入定型模具中，进行热压成型，同时进行发泡工艺处理，制得振膜粗胚；

S3.待振膜粗胚泄压冷却后，对振膜粗胚按照所需形状和尺寸进行激光切割，制得振膜精胚；

S4.对振膜精胚进行辐照改性。

进一步来说，按照以下比例制备原料：

聚丙烯树脂60-70％，密度为0.9-0.92g/cm³的聚乙烯树脂25-30％，乙烯-丙烯-二烯烃橡胶5％～7％，直径为25-50nm的硅胶颗粒3-5％。

进一步来说，制备原料时，将原料放入搅拌机混合均匀。

进一步来说，进行热压成型时，将模具加热到120-160℃。

进一步来说，进行发泡工艺处理时，向定型模具中充入气压为10-12Mpa的惰性气体。

进一步来说，进行辐照改性时，利用C₀⁶⁰或电子加速器对其进行辐照，辐照剂量为5-200KGy，使聚烯烃复合材料发生交联或接枝反应。

本发明在扬声器振膜的制备过程中应用了辐照改性技术，由此能够制备出稳定性强、强度高、具有适度刚性的扬声器振膜，利用这样的扬声器振膜，可以制造出音质优秀、结构轻巧、稳定可靠的扬声器。

通过参照以下附图及对本发明的具体实施方式的详细描述，本发明的特征及优点将会变得清楚。

附图说明

图1a-图1b显示了扬声器及扬声器振膜的结构图；

图2显示了按照本发明的扬声器振膜制备方法的流程图。

图3显示了按照本发明的制备方法制成的振膜及现有振膜的性能测试曲线。

具体实施方式

本发明的实施方式提供了一种利用辐照改性制备扬声器振膜的方法，利用该制备方法，能够制备出稳定性强、强度高、具有适度刚性的扬声器振膜。

下面结合附图对本发明的技术方案进行详细说明。

图1a-图1b显示了扬声器及扬声器振膜的结构图。

如图1a所示，扬声器包括折环1，振膜2，盆架3，阻尼环4，防尘罩5，音圈6和磁路7。该扬声器的结构在现有技术中已公开，在此不再赘述。

图1b显示了扬声器振膜的俯视图，其中，折环和振膜用相同的材料一体成型。按照本发明，扬声器振膜由高分子聚合物材料制成，并通过本发明的扬声器振膜制备方法制成。

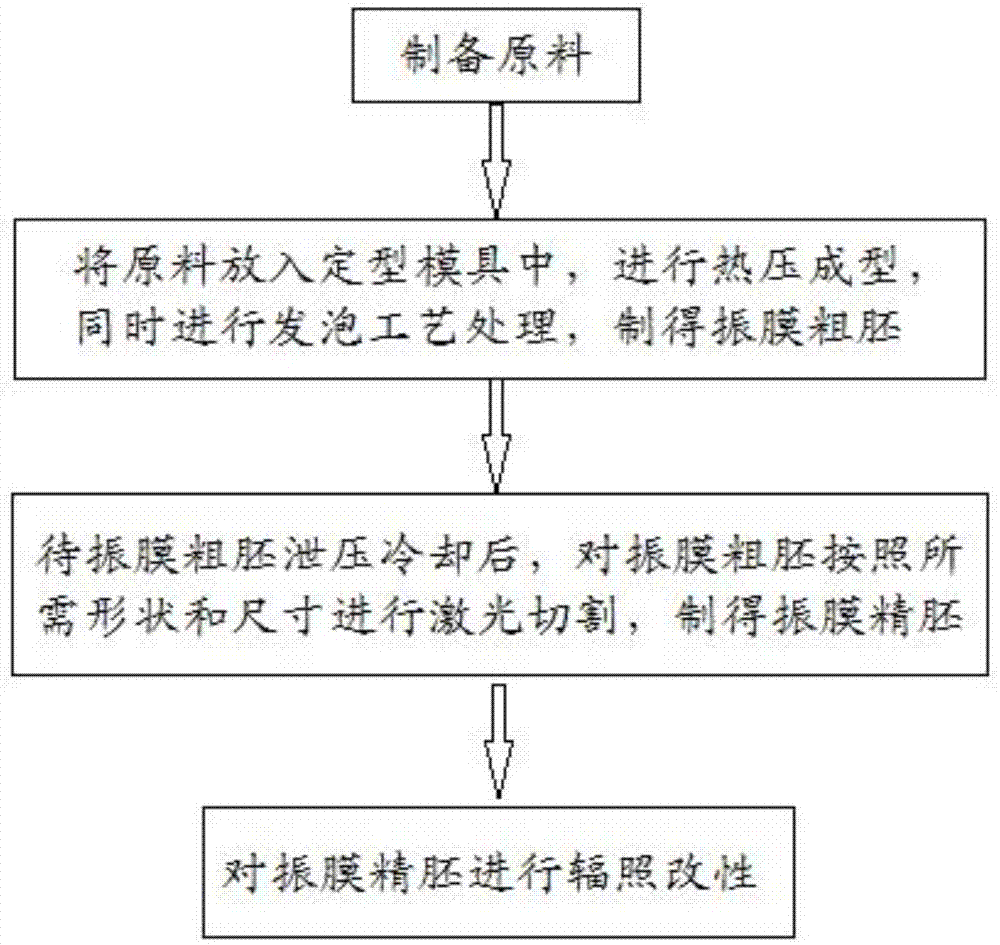

图2显示了按照本发明的扬声器振膜制备方法的流程图。

S1.制备原料。按照以下比例制备原料：聚丙烯树脂60-70％，密度为0.9-0.92g/cm³的聚乙烯树脂25-30％，乙烯-丙烯-二烯烃橡胶5％～7％，直径为25-50nm的硅胶颗粒3-5％，将原料放入搅拌机混合均匀。

S2.将原料放入定型模具中，将模具加热到120-160℃，进行热压成型，同时向定型模具中充入气压为10-12Mpa的惰性气体，进行发泡工艺处理，制得振膜粗胚。

S3.待振膜粗胚泄压冷却后，对振膜粗胚按照所需形状和尺寸进行激光切割，制得振膜精胚。

S4.对振膜精胚进行辐照改性。具体而言，利用C₀⁶⁰或电子加速器对其进行辐照，辐照剂量为5-200KGy，使聚烯烃复合材料发生交联或接枝反应。

通过本发明的扬声器振膜制备方法制成的扬声器振膜具有优秀的机械性能，利用力学试验机测试其力学性能，测试结果如下：

通过本发明的扬声器振膜制备方法制成的扬声器振膜还能产生优秀的音质。图3显示了按照本发明的制备方法制成的振膜及现有振膜的性能测试曲线。图中粗线为按照本发明的制备方法制成的振膜的性能测试曲线，图中细线为现有振膜的性能测试曲线。从图中可见，按照本发明的制备方法制成的振膜，在低频(200-500Hz)段音压高、中频(500-7KHz)较平坦、在高频(7K-20KHz)较明亮。

综上所述，本发明提供了一种利用辐照改性制备扬声器振膜的方法，利用按照本发明的制备方法制成的振膜，体积小，重量轻，强度高，稳定性高，且声音灵敏度高，音色更好，无失真现象，声音层次感更强。

以上所描述的仅是说明性，并且要理解的是，本文所描述的布置和细节的修改和变化对于本领域技术人员而言将是明显的，在没有脱离本发明的发明构思的前提下，任何显而易见的替换均在本发明保护范围之内。因此，意在仅由所附权利要求的范围而不是由通过以上描述和解释的方式所呈现的特定细节来限制。
