技术领域

本实用新型涉及一种便于携带的有源音箱。

背景技术

音箱指可将音频信号变换为声音的一种设备。通俗的讲就是指音箱主机箱体或低音炮箱体内自带功率放大器，对音频信号进行放大处理后由音箱本身回放出声音，使其声音变大。音箱是整个音响系统的终端，其作用是把音频电能转换成相应的声能，并把它辐射到空间去。它是音响系统极其重要的组成部分，担负着把电信号转变成声信号供人的耳朵直接聆听的任务。

实用新型内容

本实用新型的目的在于提供一种便于携带的有源音箱，以解决上述技术问题。

为实现上述目的本实用新型采用以下技术方案：

一种便于携带的有源音箱，包括外部壳体、垫脚、高音扬声器、低音扬声器、翻盖、螺孔、背板、螺钉、散热片、倒相管、I/O口插接区、电源开关，所述外部壳体底端四角螺接固定有竖直方向的垫脚，所述外部壳体前端上部固定连接有水平方向的高音扬声器，所述外部壳体前端下部固定连接有水平方向的低音扬声器，所述外部壳体左右两端中部铰接固定有竖直方向的翻盖，所述外部壳体后端四角开有水平方向的螺孔，所述背板四顶角通过螺钉与螺孔螺接固定，所述背板后端上部由上至下等距螺接固定有多个竖直方向的散热片，所述背板后端下部开有竖直方向的倒相管，所述背板后端右部开有竖直方向的I/O口插接区，所述背板后端右部对应I/O口插接区位置的下方固定连接有水平方向的电源开关。

在上述技术方案基础上，所述翻盖后端通过两个沿竖直方向固定连接的铰链与外部壳体铰接固定，所述翻盖与外部壳体之间放置有水平方向的拉手，所述拉手上端缠绕有水平方向的拉带，所述拉带远离拉手的一端与回卷钢尺连接，所述回卷钢尺远离拉带的一端与外部壳体内部固定，所述翻盖前侧内部沿竖直方向镶嵌固定有多个竖直方向的吸附磁铁，所述外部壳体左右两端中部内侧对应吸附磁铁的位置嵌套固定有多个竖直方向的固定磁铁，所述的翻盖通过吸附磁铁与固定磁铁磁吸固定。

在上述技术方案基础上，所述外部壳体左右两端对应翻盖前端中部的位置开有半圆形拉槽，所述半圆形拉槽的厚度大于翻盖的厚度。

在上述技术方案基础上，所述外部壳体内侧贴靠粘接固定有防潮层，所述防潮层内侧贴靠粘接固定有吸音海绵层。

在上述技术方案基础上，所述背板前端固定有变压器与电路板，所述电路板表面焊接固定有运放芯片和功放芯片等电子元件，所述电路板通过导线分别与高音扬声器和低音扬声器连接。

与现有技术相比，本实用新型具有以下优点：在需要移动或转移时，通过手指于拉槽处拉动翻盖将翻盖上的吸附磁铁与外部壳体的固定磁铁分离，并在铰链的作用下转动，拉开后在拉动拉手，拉手带动拉带移动，左右两端的拉手最后在外部壳体上方汇合，通过拉动拉手将音箱拉起即可；移动完毕后松开拉手，拉带在回卷钢尺的作用下回卷，并带动拉手回归原位，再将翻盖转动，使吸附磁铁与固定磁铁磁吸再次磁吸固定，本实用新型结构简单，使用简单，可极为方便的对音箱进行转移，且采用隐藏式拉手设计，不影响外观。

附图说明

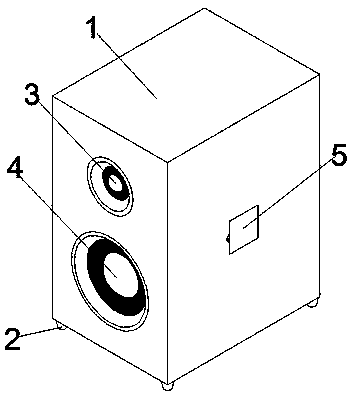

图1为本实用新型前方外观结构示意图。

图2为本实用新型后方外观结构示意图。

图3为本实用新型外部壳体与翻盖分离后放大视图。

图4为本实用新型后面内部剖视图。

图中：1、外部壳体，2、垫脚，3、高音扬声器，4、低音扬声器，5、翻盖，6、螺孔，7、背板，8、螺钉，9、散热片，10、倒相管，11、I/O口插接区，12、电源开关，13、铰链，14、拉手，15、拉带，16、吸附磁铁，17、半圆形拉槽，18、防潮层，19、吸音海绵层。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

如图1-4所示，一种便于携带的有源音箱，包括外部壳体1、垫脚2、高音扬声器3、低音扬声器4、翻盖5、螺孔6、背板7、螺钉8、散热片9、倒相管10、I/O口插接区11、电源开关12，所述外部壳体1底端四角螺接固定有竖直方向的垫脚2，所述外部壳体1前端上部固定连接有水平方向的高音扬声器3，所述外部壳体1前端下部固定连接有水平方向的低音扬声器4，所述外部壳体1左右两端中部铰接固定有竖直方向的翻盖5，所述外部壳体1后端四角开有水平方向的螺孔6，所述背板7四顶角通过螺钉8与螺孔6螺接固定，所述背板7后端上部由上至下等距螺接固定有多个竖直方向的散热片9，所述背板7后端下部开有竖直方向的倒相管10，所述背板7后端右部开有竖直方向的I/O口插接区11，所述背板7后端右部对应I/O口插接区11位置的下方固定连接有水平方向的电源开关12。

所述翻盖5后端通过两个沿竖直方向固定连接的铰链13与外部壳体1铰接固定，所述翻盖5与外部壳体1之间放置有水平方向的拉手14，所述拉手14上端缠绕有水平方向的拉带15，所述拉带15远离拉手14的一端与回卷钢尺连接，所述回卷钢尺远离拉带15的一端与外部壳体1内部固定，所述翻盖15前侧内部沿竖直方向镶嵌固定有多个竖直方向的吸附磁铁16，所述外部壳体1左右两端中部内侧对应吸附磁铁16的位置嵌套固定有多个竖直方向的固定磁铁，所述的翻盖5通过吸附磁铁16与固定磁铁磁吸固定。

所述外部壳体1左右两端对应翻盖前端中部的位置开有半圆形拉槽17，所述半圆形拉槽17的厚度大于翻盖5的厚度。

所述外部壳体1内侧贴靠粘接固定有防潮层18，所述防潮层18内侧贴靠粘接固定有吸音海绵层19。

所述背板7前端固定有变压器与电路板，所述电路板表面焊接固定有运放芯片和功放芯片等电子元件，所述电路板通过导线分别与高音扬声器3和低音扬声器4连接。

本实用新型的工作原理：使用时先通过I/O口插接区将电源和音频源分别与对应的插口插接，打开电源开关，通过变压器将电能送至电路板，再通过导线将引号传至高音扬声器和低音扬声器处放出，在扬声器发生时，扬声器的后方也会有振动，倒相管就把扬声器向后方的振动也利用起来，就会使声波加强，重低音加强；在需要移动或转移时，通过手指于拉槽处拉动翻盖将翻盖上的吸附磁铁与外部壳体的固定磁铁分离，并在铰链的作用下转动，拉开后在拉动拉手，拉手带动拉带移动，左右两端的拉手最后在外部壳体上方汇合，通过拉动拉手将音箱拉起即可；移动完毕后松开拉手，拉带在回卷钢尺的作用下回卷，并带动拉手回归原位，再将翻盖转动，使吸附磁铁与固定磁铁磁吸再次磁吸固定。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
