技术领域

本实用新型涉及汽车音响领域，具体为一种汽车音响扬声器鼓纸表面清洁装置。

背景技术

扬声器是一种把电信号转变为声信号的换能器件，扬声器的性能优劣对音质的影响很大。扬声器在音响设备中是一个最薄弱的器件，而对于音响效果而言，它又是一个最重要的部件。扬声器的种类繁多，而且价格相差很大。音频电能通过电磁，压电或静电效应，使其鼓纸或膜片振动并与周围的空气产生共振(共鸣)而发出声音。扬声器的鼓纸在进行安装时需要对其进行外侧表面进行除尘处理，防止鼓纸表面粘附的灰尘等进入磁隙，影响音圈工作。传统的除尘工艺是直吹法，比较简单直接，但是高压气流直对鼓纸表面清洁效率较低而且区域压强过大，易对鼓纸表面上产生破坏变形，影响发音品质。

实用新型内容

针对以上问题，本实用新型提供了一种汽车音响扬声器鼓纸表面清洁装置，采用旋转的气流吹除灰尘，具有较大的吹除力，而且不会对鼓纸产生破坏，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种汽车音响扬声器鼓纸表面清洁装置，包括底座、立架、空气增压泵和吸尘泵，所述立架固定在底座上，且立架的横梁上设置有垂直向下的升降气缸，所述升降气缸的活塞端固定设置有喷气筒，所述喷气筒的下端设置有吹尘帽，所述吹尘帽为喇叭状结构，所述吹尘帽的正下方且位于底座上固定设置有支撑座，所述支撑座的外围固定设置有环形吸尘罩，所述环形吸尘罩的两侧且位于底座上对称固定设置有凸块，所述喷气筒的外侧对称设置有支杆，所述支杆的端头位于凸块的正上方，且支杆的端头下表面和凸块的上表面均固定设置有触头。

作为本实用新型一种优选的技术方案，所述喷气筒为一端开口的中空筒状结构，所述喷气筒的中心轴线处设置有中轴杆，且中轴杆指向开口端，所述喷气筒通过螺纹连接吹尘帽，所述喷气筒的内部位于中轴杆的一侧等间隔固定设置有至少三组喷气嘴，所述喷气嘴与水平面有倾斜向下的夹角，所述喷气嘴通过气管密封连接空气增压泵的出气口，所述空气增压泵的进气口通过气管连接过滤箱。

作为本实用新型一种优选的技术方案，所述吹尘帽的的锥形侧面设置有气孔，所述吹尘帽的外侧面位于气孔上固定设置有过滤棉。

作为本实用新型一种优选的技术方案，所述环形吸尘罩通过气管密封连接吸尘泵的进气口，所述吸尘泵的出气口通过气管连通储尘箱。

与现有技术相比，本实用新型的有益效果是：通过空气增压泵将空气增压后由喷气嘴喷出，形成旋转气流，其按一定角度对鼓纸表面进行吹尘处理，将灰尘吹离鼓纸表面，并由环形吸尘罩抽走排出，整个装置避免鼓纸表面受强气流的直接吹压，保护鼓纸不受损伤，而且旋转气流初出效果好。

附图说明

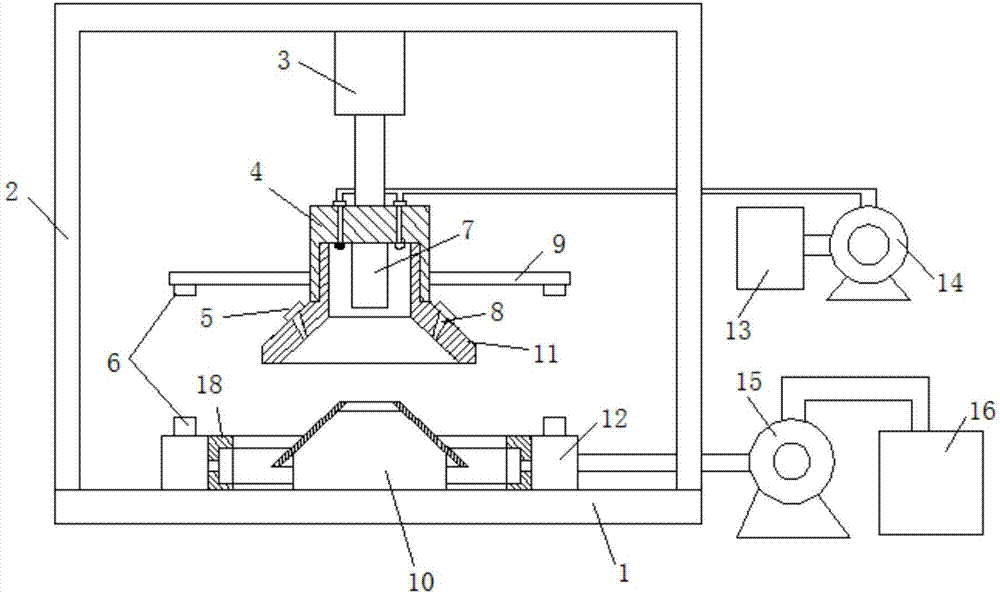

图1为本实用新型的总装结构示意图；

图2为本实用新型的吹尘帽结构俯视图；

图3为本实用新型的喷气筒下表面结构示意图；

图4为本实用新型的电路简图。

图中：1-底座；2-立架；3-升降气缸；4-喷气筒；5-过滤棉；6-触头；7-中轴杆；8-气孔；9-支杆；10-支撑座；11-吹尘帽；12-凸块；13-过滤箱；14-空气增压泵；15-吸尘泵；16-储尘箱；17-喷气嘴；18-环形吸尘罩。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1-3，本实用新型提供一种技术方案：一种汽车音响扬声器鼓纸表面清洁装置，包括底座1、立架2、空气增压泵14和吸尘泵15，所述立架2固定在底座1上，且立架2的横梁上设置有垂直向下的升降气缸3，所述升降气缸3的活塞端固定设置有喷气筒4，所述喷气筒4的下端设置有吹尘帽11，所述吹尘帽11为喇叭状结构，所述吹尘帽11的正下方且位于底座1上固定设置有支撑座10，所述支撑座10的外围固定设置有环形吸尘罩18，所述环形吸尘罩18的两侧且位于底座1上对称固定设置有凸块12，所述喷气筒4的外侧对称设置有支杆9，所述支杆9的端头位于凸块12的正上方，且支杆9的端头下表面和凸块12的上表面均固定设置有触头6。空气增压泵14和吸尘泵并联连接在电路中，同时凸块12和支杆9上的触头形成开关，串联在电路中，并对电路进行控制。

本实施例中，所述喷气筒4为一端开口的中空筒状结构，所述喷气筒4的中心轴线处设置有中轴杆7，且中轴杆7指向开口端，所述喷气筒4通过螺纹连接吹尘帽11，所述喷气筒4的内部位于中轴杆7的一侧等间隔固定设置有至少三组喷气嘴17，所述喷气嘴17与水平面有倾斜向下的夹角，所述喷气嘴17通过气管密封连接空气增压泵14的出气口，所述空气增压泵14的进气口通过气管连接过滤箱13。空气增压泵14将空气加压由喷气嘴17按照一定角度强力喷出，形成旋转气流，并对鼓纸表面进行除尘，避免鼓纸表面直接受高压气流损坏。

本实施例中，所述吹尘帽11的的锥形侧面设置有气孔8，所述吹尘帽11的外侧面位于气孔8上固定设置有过滤棉5，过滤棉5用来滤除外部粉尘。根据流体压强原理，高速流动的气流将吹尘帽11外侧空气从气孔8吸入，形成一定的空气放大比，增强吹除力，将粘附在鼓纸表面的灰尘吹走。

本实施例中，所述环形吸尘罩18通过气管密封连接吸尘泵15的进气口，所述吸尘泵15的出气口通过气管连通储尘箱16。吸尘泵15将吹落的灰尘从环形吸尘罩18处抽走排出至储尘箱16。

本实用新型的工作原理：将鼓纸扣在支撑座10上，升降气缸3通电向下推动吹尘帽11运动，同时支杆9下移两个触头6接触，连通电路，空气增压泵14和吸尘泵15通电工作，空气增压泵14将空气加压由喷气嘴17按照一定角度强力喷出，形成旋转气流，根据流体压强原理，高速流动的气流将吹尘帽11外侧空气从气孔8吸入，形成一定的空气放大比，增强吹除力，将粘附在鼓纸表面的灰尘吹走，吸尘泵15将吹落的灰尘从环形吸尘罩18处抽走排出至储尘箱16。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
