技术领域

本实用新型涉及LED灯技术领域，具体为一种安装稳定的LED壁灯。

背景技术

LED壁灯就是用发光二极管作为光源的灯具装在墙壁或者家具壁面而成为LED壁灯。传统壁灯多采用卤素灯，发光效率较低、比较耗电、被照射环境温度上升和使用寿命短。LED在发光原理、节能和环保的层面上都远远优于传统照明产品。而且LED发光的单向性形成了对壁灯配光的完美支持。

但是现在的LED壁灯在安装的时候稳定性不强，并且会使LED壁灯倾倒或者掉落，会损坏LED壁灯，不方便进行使用。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种安装稳定的LED壁灯，解决了现在的LED壁灯在安装的时候稳定性不强，并且会使LED壁灯倾倒或者掉落，会损坏LED壁灯，不方便进行使用的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种安装稳定的LED壁灯，包括安装板，所述安装板的右侧开设有凹槽，所述凹槽内壁的正面和背面均开设有滑槽，所述凹槽的右侧活动连接有安装块，所述安装块的正面和背面均固定连接有连接块，所述连接块的右侧活动连接有转轴，所述转轴的右侧固定连接有导轮，并且两侧的导轮在滑槽的内壁上活动连接，所述凹槽内壁的顶部固定连接有伸缩弹簧，并且伸缩弹簧的底部与安装块之间固定连接，所述安装块的右侧固定连接有安装柱，所述安装柱的右侧固定连接有灯罩，所述灯罩的右侧的内壁固定连接有灯管，所述安装柱的底部通过第一固定螺栓固定连接有L形板，并且L形板的另一端通过第二固定螺栓与安装板的右侧固定连接，安装柱的正面固定连接有开关。

优选的，所述开关与灯管之间电性连接。

优选的，所述安装板右侧的顶部和底部均螺纹连接有膨胀螺栓，并且膨胀螺栓的数量为四个，两个膨胀螺栓为一组，两组膨胀螺栓之间以安装板侧面的中垂线为对称轴对称设置。

优选的，所述灯罩的右侧固定连接有透光玻璃。

优选的，所述灯管的数量为三十个，并且相邻的两个灯管之间距离均相等。

优选的，所述第一固定螺栓和第二固定螺栓的数量均为四个，并且四个第一固定螺栓之间为矩形阵列的形式排列。

(三)有益效果

本实用新型提供了一种安装稳定的LED壁灯。具备以下有益效果：

(1)、本实用新型通过设置滑槽、安装块、连接块、转轴和导轮，使得在安装固定之前，安装块向上移动，并且使得转轴转动，导轮转动，并且在滑槽内滑动，并且稳定后，方便进行固定，使得LED壁灯安装更稳定，并且不易倾倒或者掉落，不会损坏LED壁灯，方便进行使用。

(2)、本实用新型通过设置伸缩弹簧和安装块，使得安装块移动之后，利用伸缩弹簧的弹性作用，使得伸缩弹簧拉起安装块，并且可以保持稳定，同时，使得LED壁灯在安装的时候更为稳定，方便进行安装，并且不易倾倒或者掉落，不会损坏LED壁灯，方便进行使用。

(3)、本实用新型通过设置第一固定螺栓、第二固定螺栓和L形板，使得安装块稳定放置之后，通过第一固定螺栓和第二螺栓进行限定，使得L形板固定安装，使得可以限制安装块不易向下移动，方便固定，方便进行使用，使得LED壁灯安装更稳定，并且不易倾倒或者掉落，不会损坏LED壁灯。

附图说明

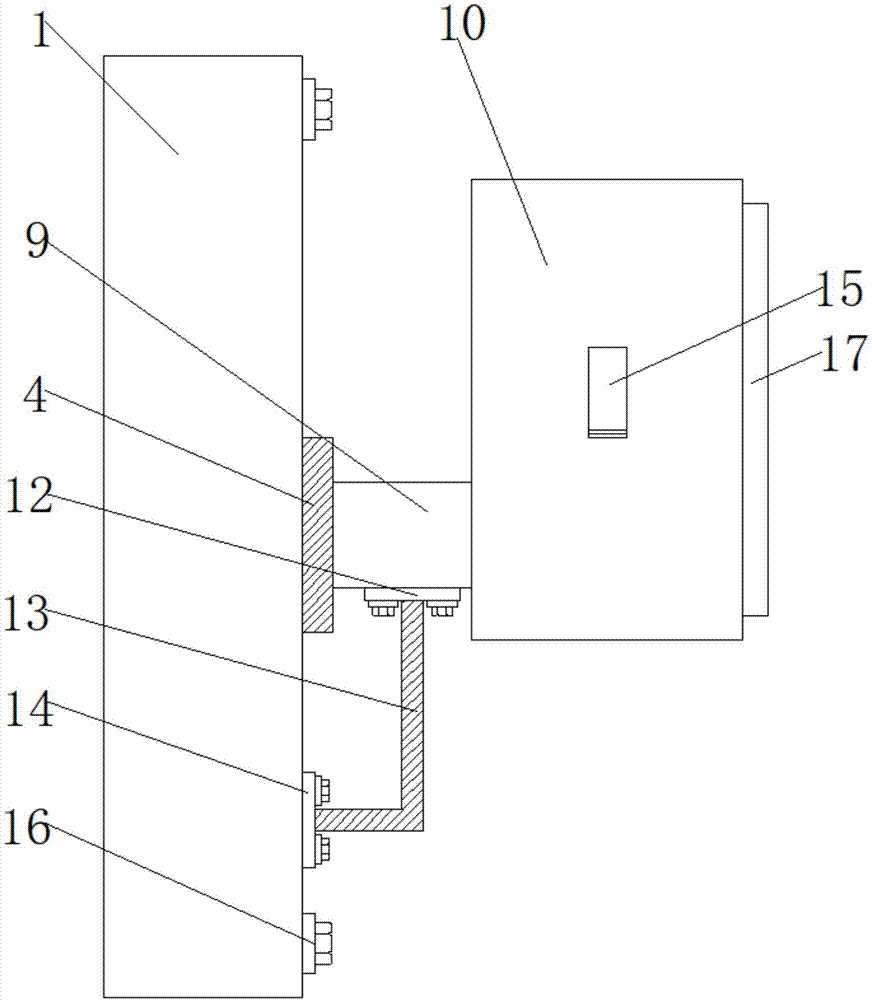

图1为本实用新型结构示意图；

图2为本实用新型安装板的右侧结构示意图；

图3为图2中A处放大图；

图4为本实用新型灯罩的右侧结构示意图。

图中：1安装板、2凹槽、3滑槽、4安装块、5连接块、6转轴、7导轮、8伸缩弹簧、9安装柱、10灯罩、11灯管、12第一固定螺栓、13L形板、14第二固定螺栓、15开关、16膨胀螺栓、17透光玻璃。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-4所示，本实用新型提供一种技术方案：一种安装稳定的LED壁灯，包括安装板1，安装板1的右侧开设有凹槽2，凹槽2内壁的正面和背面均开设有滑槽3，凹槽2的右侧活动连接有安装块4，安装块4的正面和背面均固定连接有连接块5，连接块5的右侧活动连接有转轴6，转轴6的右侧固定连接有导轮7，并且两侧的导轮7在滑槽3的内壁上活动连接，通过设置滑槽3、安装块4、连接块5、转轴6和导轮7，使得在安装固定之前，安装块4向上移动，并且使得转轴6转动，导轮7转动，并且在滑槽3内滑动，并且稳定后，方便进行固定，使得LED壁灯安装更稳定，并且不易倾倒或者掉落，不会损坏LED壁灯，方便进行使用，凹槽2内壁的顶部固定连接有伸缩弹簧8，并且伸缩弹簧8的底部与安装块4之间固定连接，通过设置伸缩弹簧8和安装块4，使得安装块4移动之后，利用伸缩弹簧8的弹性作用，使得伸缩弹簧8拉起安装块4，并且可以保持稳定，同时，使得LED壁灯在安装的时候更为稳定，方便进行安装，并且不易倾倒或者掉落，不会损坏LED壁灯，方便进行使用，安装块5的右侧固定连接有安装柱9，安装柱9的右侧固定连接有灯罩10，灯罩10的右侧固定连接有透光玻璃17，灯罩10的右侧的内壁固定连接有灯管11，灯管11的数量为三十个，并且相邻的两个灯管11之间距离均相等，安装柱9的底部通过第一固定螺栓12固定连接有L形板13，并且L形板13的另一端通过第二固定螺栓14与安装板1的右侧固定连接，第一固定螺栓12和第二固定螺栓14的数量均为四个，并且四个第一固定螺栓12之间为矩形阵列的形式排列，通过设置第一固定螺栓12、第二固定螺栓14和L形板13，使得安装块4稳定放置之后，通过第一固定螺栓12和第二螺栓14进行限定，使得L形板13固定安装，使得可以限制安装块4不易向下移动，方便固定，方便进行使用，使得LED壁灯安装更稳定，并且不易倾倒或者掉落，不会损坏LED壁灯，安装柱9的正面固定连接有开关15，开关15与灯管11之间电性连接，安装板1右侧的顶部和底部均螺纹连接有膨胀螺栓16，并且膨胀螺栓16的数量为四个，两个膨胀螺栓16为一组，两组膨胀螺栓16之间以安装板1侧面的中垂线为对称轴对称设置，膨胀螺栓16可以稳定的固定安装板1，并且不易一定，较为稳定。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

综上可得，(1)、本实用新型通过设置滑槽3、安装块4、连接块5、转轴6和导轮7，使得在安装固定之前，安装块4向上移动，并且使得转轴6转动，导轮7转动，并且在滑槽3内滑动，并且稳定后，方便进行固定，使得LED壁灯安装更稳定，并且不易倾倒或者掉落，不会损坏LED壁灯，方便进行使用。

(2)、本实用新型通过设置伸缩弹簧8和安装块4，使得安装块4移动之后，利用伸缩弹簧8的弹性作用，使得伸缩弹簧8拉起安装块4，并且可以保持稳定，同时，使得LED壁灯在安装的时候更为稳定，方便进行安装，并且不易倾倒或者掉落，不会损坏LED壁灯，方便进行使用。

(3)、本实用新型通过设置第一固定螺栓12、第二固定螺栓14和L形板13，使得安装块4稳定放置之后，通过第一固定螺栓12和第二螺栓14进行限定，使得L形板13固定安装，使得可以限制安装块4不易向下移动，方便固定，方便进行使用，使得LED壁灯安装更稳定，并且不易倾倒或者掉落，不会损坏LED壁灯。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个引用结构”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
