技术领域

本实用新型涉及电力技术领域，更具体的，涉及一种利用反作用力紧绳的线缆收揽器。

背景技术

电线电缆用以传输电(磁)能，信息和实现电磁能转换的线材产品。广义的电线电缆亦简称为电缆，狭义的电缆是指绝缘电缆，它可定义为：由下列部分组成的集合体；一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层，电缆亦可有附加的没有绝缘的导体，线缆收揽器是将电线电缆整齐的盘在一起。

在缠绕的时候由于线缆本来是松散的，缠绕在收揽装置上的时候过于松散，无法绷直，导致缠线杆缠绕量少，同时，容易发生脱落，且电线电缆在收揽的过程中无法将粘在电线电缆上的泥土檫下来，可能影响电线电缆的使用寿命和污染其他线缆，在使用线缆收揽器的过程中无法便捷省力的使用。

实用新型内容

本实用新型旨在于在缠绕的时候由于线缆本来是松散的，缠绕在收揽装置上的时候过于松散，缠绕量少，同时，容易发生脱落，且电线电缆在收揽的过程中无法将粘在电线电缆上的泥土檫下来，可能影响电线电缆的使用寿命，在使用线缆收揽器的过程中无法便捷的使用的问题，从而提供一种利用反作用力紧绳的线缆收揽器。

为实现上述目的，本实用新型提供如下技术方案：一种利用反作用力紧绳的线缆收揽器，包括外壳板，所述外壳板外部下方转动设置有齿轮，所述齿轮下端左侧传动连接有小齿轮，所述外壳板下端一体化设置有销轴，所述销轴左端固定连接有伸缩架，所述伸缩架左端转动设置有上拉力轴、下拉力轴、清洗轴、第二清洗轴，所述外壳板下方转动设置有底轮，所述外壳板左侧一体化设置有推把，所述小齿轮外部活动连接有皮带。

优选的，所述齿轮的数量为两个，分别对称的位于外壳板两侧外部的下端，外壳板一侧齿轮表面设置有摇把，且两个所述齿轮之间共同固定有缠线杆。

优选的，所述小齿轮位于齿轮下端左侧，小齿轮的轮齿与齿轮的轮齿咬合。

优选的，所述上拉力轴与下拉力轴位于伸缩架的最左端，呈上下对称设置，且上拉力轴与下拉力轴表面均设有一层零点五厘米厚的软质橡胶层，上拉力轴与清洗轴、第二清洗轴均通过皮带与小齿轮连接。

优选的，所述清洗轴与第二清洗轴表面有一层塑料毛刷，清洗轴和第二清洗轴位于上拉力轴与下拉力轴的右侧，清洗轴、上拉力轴与伸缩架之间均通过高度调节螺栓连接。

优选的，所述底轮位于外壳板的下方，与外壳板的下方转动连接，底轮另一部份与伸缩架下端转动连接，同时，销轴的限位角度为九十度。

本实用新型提供了一种利用反作用力紧绳的线缆收揽器，具有以下有益效果：

1、该种利用反作用力紧绳的线缆收揽器设置有齿轮，所述齿轮的数量为两个，分别对称的位于外壳板两侧外部的下端，两个所述齿轮之间共同固定有缠线杆，能线缆整齐的缠在一起，齿轮可以带动小齿轮转动，从而利用皮带带动拉力轴和清洗轴，对线缆进行收紧以及清理泥沙，节省人力资源。

2、该种利用反作用力紧绳的线缆收揽器设置有拉力轴，所述上拉力轴与下拉力轴位于伸缩架的左端，上拉力轴通过皮带与小齿轮连接，可以无限转动，上拉力轴与下拉力轴表面为橡胶材质，产生摩擦力可以将线缆直接一次性收揽紧，避免工人二次收揽。

3、该种利用反作用力紧绳的线缆收揽器设置有清洗轴，所述清洗轴和第二清洗轴位于上拉力轴与下拉力轴的右侧，清洗轴通过皮带与小齿轮连接，可以反方向转动，清洗轴与第二清洗轴表面有一层塑料毛刷可以将粘在线缆上的泥土刷掉，能够延长使用寿命，在清洗轴与第二清洗轴之间通过高度调节螺栓连接，可以调节清洗轴与第二清洗轴之间的高度，使装置能够收揽多种线缆。

附图说明

图1为实用新型的侧面局部结构示意图。

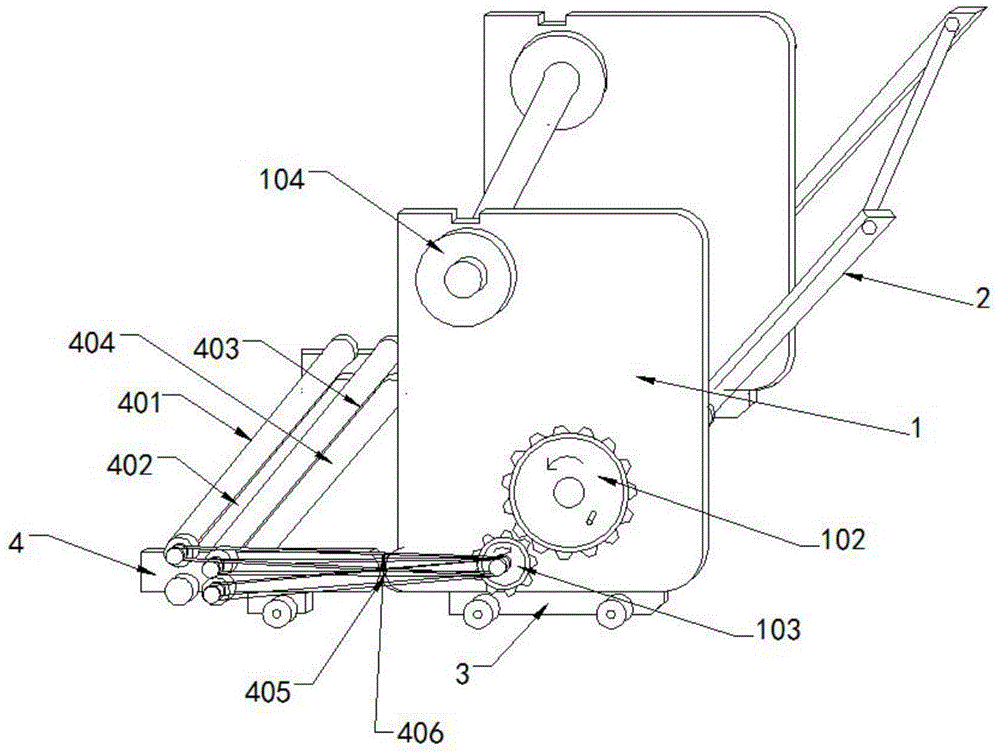

图2为本实用新型的立体结构示意图。

图3为本实用新型的清洗轴示意图。

图4为本实用新型的调节轴示意图。

图5为本实用新型的销轴示意图。

图1-5中：1-外壳板；2-推把；3-底轮；4-伸缩架；102-齿轮；103-小齿轮；104-转轮；401-上拉力轴；402-下拉力轴；403-清洗轴；404-第二清洗轴；405-销轴；406-皮带；101-缠线杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至5，本实用新型实施例中，一种利用反作用力紧绳的线缆收揽器，包括外壳板1，外壳板1外部下方转动设置有齿轮102，齿轮102下端左侧传动连接有小齿轮103，外壳板1下端一体化设置有销轴405，销轴405左端固定连接有伸缩架4，伸缩架4左端转动设置有上拉力轴401、下拉力轴402、清洗轴403、第二清洗轴404，外壳板1下方转动设置有底轮3，外壳板1左侧一体化设置有推把2，小齿轮103外部活动连接有皮带406。

进一步的，齿轮102的数量为两个，分别对称的位于外壳板1两侧外部的下端，外壳板1一侧齿轮102表面设置有摇把，且两个齿轮102之间共同固定有缠线杆101，转动摇把，可以使得齿轮102进行旋转，进而使得齿轮102之间的缠线杆101进行转动，此时，将线缆的一端与缠线杆101之间固定，缠线杆101即可对线缆进行收揽。

进一步的，小齿轮103位于齿轮102下端左侧，小齿轮103的轮齿与齿轮102的轮齿咬合，能够带动小齿轮103转动，从而利用皮带406带动上拉力轴401、第二清洗轴404和清洗轴403进行与缠线杆101同步转动，此时，上拉力轴401与下拉力轴402材料表面为橡胶材料，产生摩擦力可以将线缆拉紧，节省人力资源。

进一步的，上拉力轴401与下拉力轴402位于伸缩架4的最左端，呈上下对称设置，且上拉力轴401与下拉力轴402表面均设有一层零点五厘米厚的软质橡胶层，上拉力轴401与清洗轴403、第二清洗轴404均通过皮带406与小齿轮103连接，齿轮102顺时针转动，此时小齿轮103，可以反方向转动，上拉力轴401与下拉力轴402材料表面为橡胶材料，由于线缆外皮为橡胶材质，此时上拉力轴401与下拉力轴402与线缆表皮在进行接触时，会产生摩擦力，进而利用反向拉力，可以将线缆拉紧，进而使得线缆缠绕在缠线杆101上时更加的紧致，避免工人二次收揽。

进一步的，清洗轴403与第二清洗轴404表面有一层塑料毛刷，清洗轴403和第二清洗轴404位于上拉力轴401与下拉力轴402的右侧，清洗轴403、上拉力轴401与伸缩架4之间均通过高度调节螺栓连接，可以无限转动，清洗轴403与第二清洗轴404转动利用轴上塑料毛刷可以将粘在线缆上的泥土刷掉，能够延长使用寿命，在清洗轴403与第二清洗轴404之间通过高度调节螺栓连接，可以调节清洗轴403与第二清洗轴404之间的高度，使装置能够收揽多种线缆。

进一步的，底轮3位于外壳板1的下方，与外壳板1的下方转动连接，底轮3另一部份与伸缩架4下端转动连接，同时，销轴405的限位角度为九十度，销轴405既可以进行对两个物体进行连接承转，也可以通过插销穿过销轴405的销孔，对销轴405进行限位，进而使得伸缩架4可以进行九十度的转动以及固定，使得整个装置在进行使用时更加的方便灵活。

在使用本实用新型一种利用反作用力紧绳的线缆收揽器时，首先装置推动到工作位置，利用销轴405将伸缩架4转动到与地面平行，利用握把转动齿轮102，顺时针无限旋转，进而使得齿轮102之间的缠线杆101进行转动，此时，将线缆的一端与缠线杆101之间固定，缠线杆101即可对线缆进行收揽，接着，由于齿轮102与小齿轮103轮齿大小契合，能够带动小齿轮103转动，从而利用皮带406带动上拉力轴401和清洗轴403转动，上拉力轴401与下拉力轴402位于伸缩架4的左端，上拉力轴401通过皮带406与小齿轮103连接，齿轮102顺时针转动，此时小齿轮103，可以反方向转动，上拉力轴401与下拉力轴402材料表面为橡胶材料，由于线缆外皮为橡胶材质，此时上拉力轴401与下拉力轴402与线缆表皮在进行接触时，会产生摩擦力，进而利用反向拉力，可以将线缆拉紧，清洗轴403和第二清洗轴404位于上拉力轴401与下拉力轴402的右侧，清洗轴403通过皮带406与小齿轮103连接，可以无限转动，清洗轴403与第二清洗轴404利用轴上塑料毛刷可以将粘在线缆上的泥土刷掉，在清洗轴403与第二清洗轴404之间通过高度调节螺栓连接，可以调节清洗轴403与第二清洗轴404之间的高度，使装置能够收揽多种直径线缆，接着，底轮3位于外壳板1的下方，与外壳板1的下方转动连接，底轮3另一部份与伸缩架4下端转动连接，可以直接推动整个装置，该种利用反作用力紧绳的线缆收揽器设置有伸缩架和销轴，通过插销穿过销轴405的销孔，对销轴405进行限位，进而使得伸缩架4可以进行九十度的转动以及固定，使得整个装置在进行使用时更加的方便灵活。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
