专利名: 一种具有防护功能的手机充电器 出售状态: 未出售
专利号: 2019221673847 专利类型: 实用新型 专利分类: 电子电器
专利权人: 联系人 出售价格: 面议
详细介绍:


技术领域

本实用新型涉及手机充电器技术领域,具体的涉及一种具有防护功能的手机充电器。


背景技术

手机充电器大致可以分为旅行充电器、座式充电器和维护型充电器,一般用户接触的主要是前面两种,而市场上卖得最多的是旅行充电器;

基于上述描述,并检索一件申请号为:CN201920014978.1的实用新型专利,其关于一种防老化的新型手机充电器,包括充电器面壳(1)、安装在充电器面壳(1)一端的充电器底壳(2)以及安装在充电器底壳(2)一侧的AC五金插针(3),其特征在于:所述充电器底壳(2)的另一侧设置有PCB板(4)……所述导热石墨膜(7)的外侧设置有导热碳纤维层(8)。通过检索发现主要通过导热石墨膜具有在水平方向具有高导热的散热效果,使PCB板散发的热量在导热石墨膜上水平散开防止因为在一点上热量过高而出现损坏;

经过检索分析后,现有的手机充电器在不使用时,USB接口处容易进入灰尘和液体,影响手机充电器的使用寿命等问题,因此,需要在手机充电器的基础上进一步的研究,提供一种具有防护功能的手机充电器。


实用新型内容

本实用新型旨在于解决上述背景技术中提出的技术问题,提供一种具有防护功能的手机充电器,包括:手机充电器、旋转板、移动板、限位槽和防水层,手机充电器的一端内部设置有防护部件,且手机充电器的右端设置有旋转部件,手机充电器的一端呈开口设置,且手机充电器的开口处呈L字状。

优选的,防护部件包括:移动板、限位槽和防水层,移动板活动连接在手机充电器的开口处,且移动板的一端一体化连接有推拉板。

优选的,移动板与推拉板的整体呈L字状,且移动板的底部两侧均活动连接有滑轨。

优选的,移动板的底部设置有限位槽,且限位槽的两端均开槽设置有若干个散热孔。

优选的,限位槽的中部嵌入设置有至少三个USB接口,且USB接口的内侧壁紧密贴合有橡胶垫,并且USB接口的左右两端均固定连接有限位板。

优选的,防水层分别设置在限位槽的底部与手机充电器的内底部,且防水层由橡胶材质制成。

优选的,两个防水层的中部卡接有两个弹性件,且手机充电器的外壁底部设置有磨砂层。

优选的,旋转部件包括:旋转板,旋转板的左端卡接有旋转轴,且旋转轴与手机充电器的右壁转动连接。

优选的,旋转板的右端固定连接有两个充电插头,且两个充电插头呈对称设置。

优选的,手机充电器的两端外壁均嵌入设置有防滑层,且防滑层呈凹凸不平设置。

有益效果:

1、通过移动板与推拉板的配合,使得USB接口处于密封状态,能够有效的避免灰尘和液体进入手机充电器内,并通过移动板在滑轨上移动,增加移动板移动的稳定性;

2、通过橡胶垫的设置,便于增大数据线端口与USB接口的摩擦力,避免数据有端口在USB接口处位移,并通过限位板的设置,避免数据线与数据线端口的相接处弯曲,容易造成损坏;

3、通过限位槽的设置,在移动板将USB接口密封时,便于放置数据线在其中,方便携带,并通过弹性件的弹力,便于减少手机充电器发生碰撞引起的震动,具有一定的减震效果;

4、通过旋转轴与旋转板的配合,便于调整充电插头与手机充电器的角度和位置,使得能够在狭小空间插入插座,并通过橡胶材料的防水层,避免液体渗透进手机充电器内部造成元件损坏。


附图说明

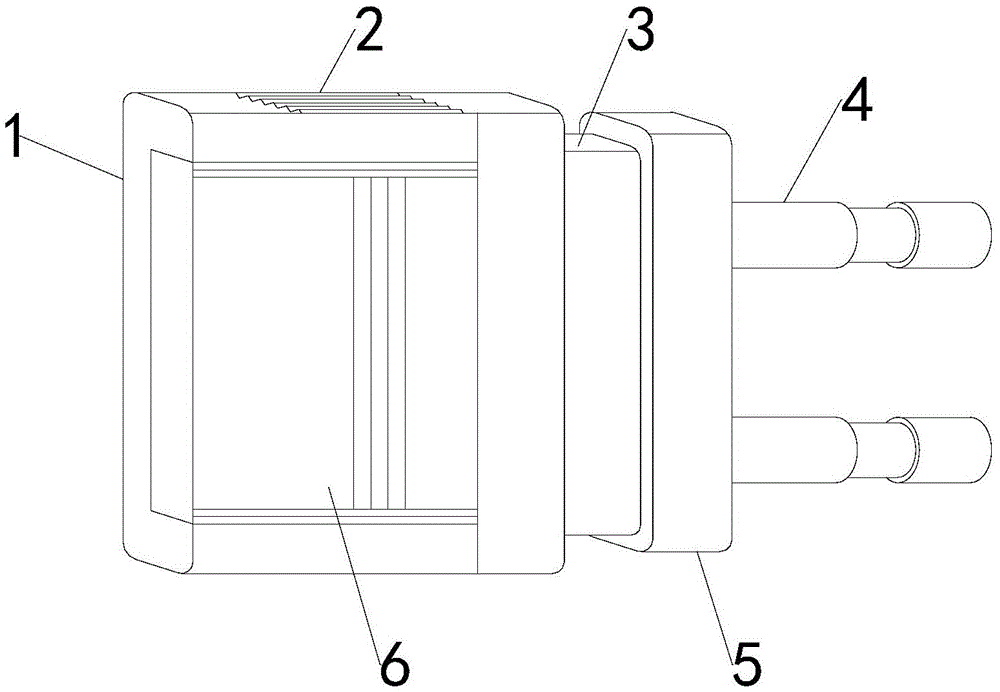

图1为本实用新型整体的立体结构示意图。

图2为本实用新型移动板的平面结构示意图;

图3为本实用新型手机充电器的平面结构示意图;

图4为本实用新型限位槽的立体结构示意图。

图1-4中:1-手机充电器、2-防滑层、3-旋转轴、4-充电插头、5-旋转板、6-移动板、7-推拉板、8-滑轨、9-限位槽、10-USB接口、11-散热孔、12-限位板、13-橡胶垫、14-防水层、15-弹性件、16-磨砂层。


具体实施方式

请参阅图1至4中,本实用新型实施例中,一种具有防护功能的手机充电器,包括:手机充电器1、旋转板5、移动板6、限位槽9和防水层14,手机充电器1的一端内部设置有防护部件,且手机充电器1的右端设置有旋转部件,手机充电器1的一端呈开口设置,且手机充电器1的开口处呈L字状。

优选的,防护部件包括:移动板6、限位槽9和防水层14,移动板6活动连接在手机充电器1的开口处,且移动板6的一端一体化连接有推拉板7,通过移动板6与推拉板7的配合,使得USB接口10处于密封状态,能够有效的避免灰尘和液体进入手机充电器1内。

优选的,移动板6与推拉板7的整体呈L字状,且移动板6的底部两侧均活动连接有滑轨8,通过移动板6在滑轨8上移动,增加移动板6移动的稳定性。

优选的,移动板6的底部设置有限位槽9,且限位槽9的两端均开槽设置有若干个散热孔11,限位槽9的中部嵌入设置有至少三个USB接口10,且USB接口10的内侧壁紧密贴合有橡胶垫13,并且USB接口10的左右两端均固定连接有限位板12,通过橡胶垫13便于增大数据线端口与USB接口10的摩擦力,避免数据有端口在USB接口10处位移,并通过限位板12避免数据线与数据线端口的相接处弯曲,容易造成损坏。

优选的,防水层14分别设置在限位槽9的底部与手机充电器1的内底部,且防水层14由橡胶材质制成,通过橡胶材料的防水层14,避免液体渗透进手机充电器1内部造成元件损坏。

优选的,两个防水层14的中部卡接有两个弹性件15,且手机充电器1的外壁底部设置有磨砂层16,通过弹性件15的弹力,便于减少手机充电器1发生碰撞引起的震动,具有一定的减震效果。

优选的,旋转部件包括:旋转板5,旋转板5的左端卡接有旋转轴3,且旋转轴3与手机充电器1的右壁转动连接,旋转板5的右端固定连接有两个充电插头4,且两个充电插头4呈对称设置,通过旋转轴3与旋转板5的配合,便于调整充电插头4与手机充电器1的角度和位置,使得能够在狭小空间插入插座。

优选的,手机充电器1的两端外壁均嵌入设置有防滑层2,且防滑层2呈凹凸不平设置,通过防滑层15避免手部在手机充电器1上滑动。

工作原理:

在安装本实用新型一种具有防护功能的手机充电器时,首先,当手机需要充电时,通过向左推动移动板6,使得手机充电器1的一端处于开口状态,并且通过移动板6在滑轨8上移动,增加移动板6移动的稳定性,随后通过将数据线插入USB接口10中,并且利用旋转轴3带动旋转板5转动,便于调整充电插头4与手机充电器1的角度和位置,便于充电插头4插入插座中,对手机进行充电,接着通过橡胶垫13便于增大数据线端口与USB接口10的摩擦力,避免数据有端口在USB接口10处位移,并且通过限位板12避免数据线与数据线端口的相接处弯曲,容易造成损坏,而后通过散热孔11便于对手机充电器进行散热,并且利用橡胶材料的防水层14,避免液体渗透进手机充电器1内部造成元件损坏,当手机充电器1不使用时,通过推拉板7拉动移动板6向右移动,使得USB接口10处于密封状态,能够有效的避免灰尘和液体进入手机充电器1内,并且利用限位槽9密封的状态,便于将数据线放置在其中,方便携带,之后通过弹性件15的弹力,便于减少手机充电器1发生碰撞引起的震动,并且通过磨砂层16的设置,避免手机充电器1在桌面上移动,最后通过凹凸不平的防滑层15避免手部在手机充电器1上滑动。
