技术领域

本实用新型涉及一种脱氧剂自动投包机支撑底座。

背景技术

脱氧剂又名去氧剂、吸氧剂，是可吸收氧气、减缓食品氧化作用的添加剂，是食品保藏中采用的产品，可广泛应用于月饼、面包、饼干、糕点类食品、火腿肠,坚果等食品行业。然而脱氧剂需要包装，现有多数的脱氧剂自动投包机支撑底座，不具有升降与调平功能。

实用新型内容

本实用新型的目的在于提供一种脱氧剂自动投包机支撑底座，以解决上述技术问题。为实现上述目的本实用新型采用以下技术方案；一种脱氧剂自动投包机支撑底座，包括基板、抽屉、滑槽、销轴、升降杆、支撑杆、固定孔、弹簧扣、角铁、水平条及支撑架，所述在支撑架左右两侧及后端顶面设置有水平条，且在支撑架顶面左右两侧的后端设置有支撑杆，并在支撑杆底部与支撑架顶面连接处的前面设置有角铁，所述支撑杆中间为中空结构，且在支撑杆前面垂直方向设置有多个固定孔，所述在升降杆前下位置设置有弹簧扣，且升降杆底部插进支撑杆内，弹簧扣并嵌入进固定孔内，从而实现升降杆与支撑杆连接，所述在升降杆顶面设置有基板，且在基板前面设置有U型滑槽，滑槽设置在基板左右两侧，滑槽并与U型滑槽相通，所述抽屉后端插进U型滑槽内，且销轴从滑槽穿过与抽屉连接，从而实现抽屉移动与固定。

在上述技术方案基础上，所述支撑架由H型架、手柄、丝杆、轴套及圆形垫片组成，所述在H型架顶面四角位置设置有螺丝孔，且丝杆与螺丝孔螺纹连接，并在丝杆顶面设置有手柄，所述在丝杆底面设置有轴套，且在轴套底面设置有圆形垫片。

在上述技术方案基础上，所述丝杆底面与轴套内圈连接，且在轴套外圈与圆形垫片连接。

与现有技术相比，本实用新型具有以下优点：设置有抽屉便于在工作时放置工具；在支撑架左右两侧及后端顶面设置有水平条，通过转动手柄，观察水平条，来确定支撑底座是否处于水平状态；升降杆底部插进支撑杆内，弹簧扣并嵌入进固定孔内，从而实现升降杆与支撑杆连接及升降；不仅能够通过升降来调节支撑底座高度，而且能够适应不同工作地点的地面，解决了脱氧剂自动投包机支撑底座，不具有升降与调平功能的问题，设计合理，安全可靠，宜推广使用。

附图说明

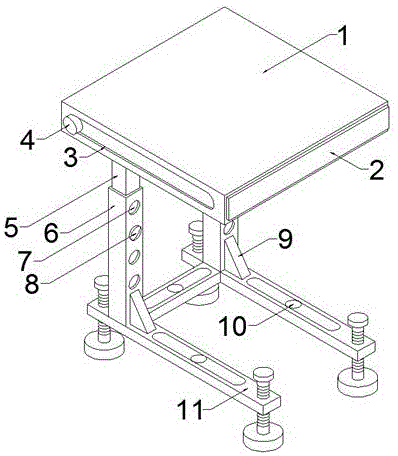

图1为本实用一种脱氧剂自动投包机支撑底座示意图。

图2为本实用抽屉拉出示意图。

图3为本实用支撑架示意图。

图中：1-基板、2-抽屉、3-滑槽、4-销轴、5-升降杆、6-支撑杆、7-固定孔、8-弹簧扣、9-角铁、10-水平条、11-支撑架、12-H型架、13-手柄、14-丝杆、15-轴套、16-圆形垫片。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

一种脱氧剂自动投包机支撑底座，包括基板1、抽屉2、滑槽3、销轴4、升降杆5、支撑杆6、固定孔7、弹簧扣8、角铁9、水平条10及支撑架11，所述在支撑架11左右两侧及后端顶面设置有水平条10，且在支撑架11顶面左右两侧的后端设置有支撑杆6，并在支撑杆6底部与支撑架11顶面连接处的前面设置有角铁9，所述支撑杆6中间为中空结构，且在支撑杆6前面垂直方向设置有多个固定孔7，所述在升降杆5前下位置设置有弹簧扣8，且升降杆5底部插进支撑杆6内，弹簧扣8并嵌入进固定孔7内，从而实现升降杆5与支撑杆6连接，所述在升降杆5顶面设置有基板1，且在基板1前面设置有U型滑槽，滑槽3设置在基板1左右两侧，滑槽3并与U型滑槽相通，所述抽屉2后端插进U型滑槽内，且销轴4从滑槽3穿过与抽屉2连接，从而实现抽屉2移动与固定。

所述支撑架11由H型架12、手柄13、丝杆14、轴套15及圆形垫片16组成，所述在H型架12顶面四角位置设置有螺丝孔，且丝杆14与螺丝孔螺纹连接，并在丝杆14顶面设置有手柄13，所述在丝杆14底面设置有轴套15，且在轴套15底面设置有圆形垫片16。

所述丝杆14底面与轴套15内圈连接，且在轴套15外圈与圆形垫片16连接。

本实用新型涉及一种脱氧剂自动投包机支撑底座，设置有抽屉便于在工作时放置工具；在支撑架左右两侧及后端顶面设置有水平条，通过转动手柄，观察水平条，来确定支撑底座是否处于水平状态；升降杆底部插进支撑杆内，弹簧扣并嵌入进固定孔内，从而实现升降杆与支撑杆连接及升降；不仅能够通过升降来调节支撑底座高度，而且能够适应不同工作地点的地面，解决了脱氧剂自动投包机支撑底座，不具有升降与调平功能的问题，使用原理：将脱氧剂自动投包机安装固定在基板顶面，然后按下弹簧扣，弹簧扣内的弹簧受力收缩，由于基板与升降杆连接关系，向上拉动或向下按压基板，弹簧扣内的弹簧回弹，弹簧扣再次嵌入进固定孔内，即可实现一种脱氧剂自动投包机支撑底座升或降工作；通过顺时针或逆时针转动手柄，丝杆顺着手柄转动方向带动支撑架上升或下降，观察水平条，来确定支撑底座是否处于水平状态，直到支撑架处于水平时，停止转动手柄。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
