技术领域

本实用新型涉及充电设备领域，尤其涉及一种充电桩。

背景技术

目前，在世界石油资源短缺和全球气候变暖的严峻形势下，建设低碳汽车将成为汽车产业一种新的发展方向。全世界对新能源电动汽车的研究已经进入白热化，人们试图使其成为21世纪汽车的发展主流。新能源电动汽车充电设施是新能源电动汽车产业链中不可忽视的重要组成部分，在大力发展新能源电动汽车产业的同时还应充分兼顾充电设施的发展，因此对新能源电动汽车充电桩及其电缆的设计开发显得十分必要。

现有技术中公告号为CN206790144U的中国专利公开了一种公共充电桩，包括充电桩桩体(3)、太阳能电板(1)、手机充电口(4)、避雷针(9)、路灯灯管(11)、充电桩充电枪枪头(13)，所述太阳能电板(1)设置在路灯弯管(2)上方，所述太阳能电板(1)为弧形，所述充电桩桩体(3)一侧设有充电桩充电枪线(12)，所述充电桩充电枪线(12)一端安装有充电桩充电枪枪头(13)，所述蓄电池(8)表面设有充电桩充电枪插口(7)，但是其只有一侧设置电缆，且采用的是现有的普通电缆，耐火阻水抗磨性能差。

实用新型内容

针对现有技术的不足，本实用新型提供了一种充电桩，双侧分别设有电缆，且电缆具有良好的耐火阻水抗磨性能，充电桩上设有耐磨环更好的保护了电缆，延长了其使用寿命。

为实现上述目的，本实用新型提供如下技术方案：一种充电桩，包含充电桩本体和电缆，所述充电桩本体上方设置有顶盖，所述顶盖上设置有太阳能板，所述充电桩本体内设置有充电电池，所述充电电池与所述太阳能板电连接，所述充电桩本体正面设置有前开门，所述前开门设置有控制面板、刷卡器、前开门锁、前开门把手，所述控制面板包括显示屏和控制按钮，所述充电电池与控制面板、刷卡器电连接，所述充电桩本体背面设置有修理门，所述修理门设置有修理门锁、修理门把手、散热栅格，所述充电桩本体的两个侧壁上分别设置有耐磨环、电缆、电缆卡钩，所述侧壁上设置有孔洞，所述耐磨环卡接在所述孔洞上，所述电缆穿过所述耐磨环，所述耐磨环上设置有加强筋，所述电缆从内到外依次为缆芯、绝缘层、内屏蔽层、阻水层、耐火层、外屏蔽层、内护套层、铠装层、外护套层，所述缆芯为镀锡软铜导体芯，所述内屏蔽层为铜包铝编织屏蔽层，所述绝缘层为热塑性弹性体TPE层，所述阻水层为阻水纱，所述耐火层为无机材料耐火带绕包而成，所述外屏蔽层为铝塑复合带屏蔽层，所述内护套层为低烟无卤阻燃塑料层，所述铠装层为镀锌钢丝编织铠装层，所述外护套层为弹性耐磨聚氯乙烯层，所述电缆的端部设置有充电枪。

进一步的，所述太阳能板与顶盖固定连接。

进一步的，所述太阳能板通过支架与顶盖固定连接。

进一步的，所述太阳能板与顶盖活动连接。

进一步的，所述顶盖设置有滑槽，所述太阳能板下端设置有滑条，所述滑条与所述滑槽相适配。

进一步的，所述前开门和修理门分别通过合页与充电桩本体连接。

进一步的，所述散热栅格具有纵向设置的散热孔。

进一步的，所述电缆卡钩与所述充电桩本体焊接。

进一步的，所述加强筋与耐磨环一体成型。

进一步的，所述耐磨环的材质为橡胶或塑料。

本实用新型的有益效果：设置太阳能板、充电电池可为控制面板、刷卡器等用电部件进行供电，设置修理门可方便对充电桩进行检修，设置散热栅格使得充电桩具有良好的散热效果，设置耐磨环保证了电缆在使用中不会因频繁的弯折而破损，设置两个电缆更进一步节约了成本且增加了实用性，电缆具有良好的耐火性、阻水性、耐热性、屏蔽性、耐磨性，不易折断。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型充电桩的示意图。

图2为本实用新型充电桩另一角度的示意图。

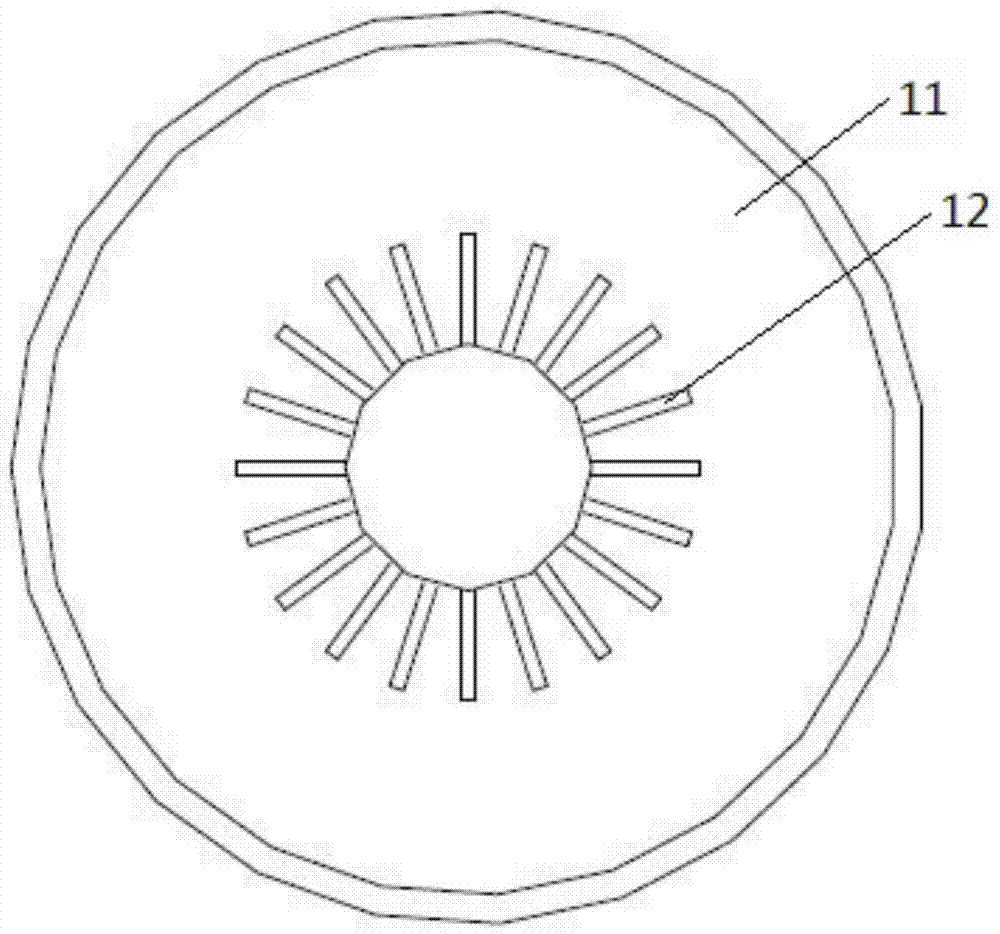

图3为耐磨环示意图。

图4为控制面板示意图。

图5为电缆示意图。

附图标记：1、充电桩本体，2、电缆，3、太阳能板，4、前开门，5、电缆卡钩，6、充电枪，7、控制面板，8、刷卡器，9、修理门，10、散热栅格，11、耐磨环，12、加强筋，13、显示屏，14、控制按钮，15、缆芯，16、绝缘层，17、内屏蔽层，18、阻水层19、耐火层，20、外屏蔽层，21、内护套层，22、铠装层，23、外护套层。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，术语“中心”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“内”、“外”、“轴向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。在本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接或彼此可通讯；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

参阅图1-5，一种充电桩，包含充电桩本体1和电缆，所述充电桩本体1上方设置有顶盖，所述顶盖上设置有太阳能板3，所述充电桩本体1内设置有充电电池，所述充电电池与所述太阳能板3电连接，所述充电桩本体1正面设置有前开门4，所述前开门4设置有控制面板7、刷卡器8、前开门4锁、前开门4把手，所述控制面板7包括显示屏13和控制按钮14，所述充电电池与控制面板7、刷卡器8电连接，所述充电桩本体1背面设置有修理门9，所述修理门9设置有修理门9锁、修理门9把手、散热栅格10，所述充电桩本体1的两个侧壁上分别设置有耐磨环11、电缆、电缆卡钩5，所述侧壁上设置有孔洞，所述耐磨环11卡接在所述孔洞上，所述电缆穿过所述耐磨环11，所述耐磨环11上设置有加强筋12，所述电缆从内到外依次为缆芯15、绝缘层16、内屏蔽层17、阻水层18、耐火层19、外屏蔽层20、内护套层21、铠装层22、外护套层23，所述缆芯15为镀锡软铜导体芯，所述内屏蔽层17为铜包铝编织屏蔽层，所述绝缘层16为热塑性弹性体TPE层，所述阻水层18为阻水纱，所述耐火层19为无机材料耐火带绕包而成，所述外屏蔽层20为铝塑复合带屏蔽层，所述内护套层21为低烟无卤阻燃塑料层，所述铠装层22为镀锌钢丝编织铠装层22，所述外护套层23为弹性耐磨聚氯乙烯层，所述电缆的端部设置有充电枪6。

进一步的，所述太阳能板3与顶盖固定连接。

进一步的，所述太阳能板3通过支架与顶盖固定连接。

进一步的，所述太阳能板3与顶盖活动连接。

进一步的，所述顶盖设置有滑槽，所述太阳能板3下端设置有滑条，所述滑条与所述滑槽相适配。

进一步的，所述前开门4和修理门9分别通过合页与充电桩本体1连接。

进一步的，所述散热栅格10具有纵向设置的散热孔。

进一步的，所述电缆卡钩5与所述充电桩本体1焊接。

进一步的，所述加强筋12与耐磨环11一体成型。

进一步的，所述耐磨环11的材质为橡胶或塑料。

本实用新型的有益效果：设置太阳能板3、充电电池可为控制面板7、刷卡器8等用电部件进行供电，设置修理门9可方便对充电桩进行检修，设置散热栅格10使得充电桩具有良好的散热效果，设置耐磨环11保证了电缆在使用中不会因频繁的弯折而破损，设置两个电缆更进一步节约了成本且增加了实用性，电缆具有良好的耐火性、阻水性、耐热性、屏蔽性、耐磨性，不易折断。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
