技术领域

本实用新型涉及光伏面板组件技术领域，尤其涉及一种具有防水型光伏面板组件。

背景技术

单体太阳电池不能直接做电源使用。作电源必须将若干单体电池串、并联连接和严密封装成组件。光伏组件(也叫太阳能电池板)是太阳能发电系统中的核心部分，也是太阳能发电系统中最重要的部分。由于光伏组件在业内来讲叫做中国制造，应该有中国创造，进而出现光伏组件的升级创新产品，如光伏陶瓷瓦，光伏彩钢瓦，这类产品可以直接代替传统建材瓦片，还有了光伏组件的功能，一旦步入通用市场，将对光伏组件和传统建材造成一定冲击，大多为户外使用。

但是目前市场上的光伏面板组件大多防水性不好，不利于雨中稳定工作，易损坏，降低装置的使用寿命，大多光伏面板组件的边框较大，不利于光伏面板采光性，大多安装不便捷，不利于装置的拆卸维修，大多支撑装置不能便捷的改变光伏面板的角度，造成安装不便，工作效率较低。

因此，本实用新型具有防水型光伏面板组件的出现，以解决上述背景技术中提出的问题。

实用新型内容

本实用新型提出的一种具有防水型光伏面板组件，解决了边框较大，没有支撑装置的问题。

为了实现上述目的，本实用新型采用了如下技术方案：

一种具有防水型光伏面板组件，包括光伏面板主体，所述光伏面板主体的下表面连接有固定框，所述固定框的下表面一侧安装有接线盒，所述固定框的下方转动连接有支撑装置，所述光伏面板主体的上端设置有面板，所述面板的下表面设置有第一ENA胶膜，所述第一ENA胶膜的下表面设置安装有电池片，所述电池片的下表面设置有第二ENA胶膜，所述第二ENA胶膜的下表面设置有底板。

作为本实用新型进一步的方案：所述第二ENA胶膜的前表面一侧开设有凹槽，所述底板的上表面前端焊接有卡板，所卡板的前表面开设有第三安装孔，所述固定框的前表面开设有第二安装孔，所述第二安装孔的内部转动固定有防水螺钉，所述防水螺钉的前表面位于第二安装孔的内部位置处设置有堵塞。

作为本实用新型再进一步的方案：所述支撑装置的上端设置有第一固定板，所述第一固定板的上表面开设有第一安装孔，所述第一固定板的下表面焊接有转接件，所述转接件的下端转动连接有主杆，所述主杆的下端焊接有第二固定板，所述主杆的前表面贯穿连接有螺钉，所述螺钉的一端转动连接有螺帽。

作为本实用新型再进一步的方案：所述面板为一种钢化玻璃材质的构件，所述底板为一种塑料材质的构件，所述面板与固定框的连接处外表面密封有防水胶材质的构件。

作为本实用新型再进一步的方案：所述第二ENA胶膜的侧表面的凹槽开设有六个，且六个凹槽为三个一组分别开设在第二ENA胶膜的前表面与第二ENA胶膜的后表面，所述第一ENA胶膜与第二ENA胶膜的外表面同开设有凹槽，所述卡板设置有六个，且六个卡板为三个一组分别焊接在底板的前端上表面与底板的后端上表面，且卡板与凹槽的外置相对应。

作为本实用新型再进一步的方案：所述第一ENA胶膜、电池片、第二ENA胶膜、凹槽、底板位于固定框的内部，且第三安装孔的开设位置与第二安装孔的开设位置相对应，所述第二安装孔的前端包裹连接防水螺钉的前端与堵塞的侧表面。

作为本实用新型再进一步的方案：所述螺钉的一端贯穿主杆的上端与转接件的下端通过螺帽与螺钉的后端转动连接。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型中光伏面板组件为防水性设计，利于雨中稳定工作，不易损坏，增加装置的使用寿命，为无边框的设计形式，利于光伏面板采光性，工作效率高，便捷的改变光伏面板的角度，造成安装不便，工作效率较高

2、本实用新型中固定框包裹第一ENA胶膜、电池片、第二ENA胶膜、凹槽、底板，通过防水螺钉转入第二安装孔与第三安装孔的内部固定，且堵塞按压在第二安装孔的内部前端，利于装置的拆卸维修，支撑装置不能便捷的改变光伏面板的角度，造成安装不便，工作效率较高。

附图说明

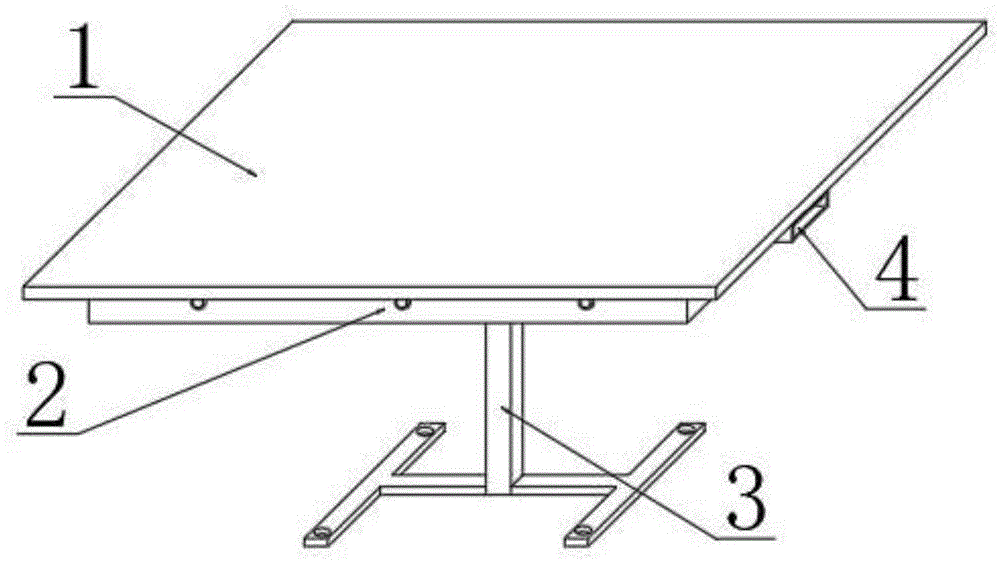

图1为本实用新型提出的一种具有防水型光伏面板组件的结构示意图；

图2为本实用新型提出的一种具有防水型光伏面板组件的光伏面板主体与固定框的拆解结构示意图；

图3为本实用新型提出的一种具有防水型光伏面板组件的固定框与底板的局部拆解结构示意图；

图4为本实用新型提出的一种具有防水型光伏面板组件的支撑装置的局部拆解结构示意图

图中：1、光伏面板主体；2、固定框；3、支撑装置；4、接线盒；5、面板；6、第一ENA胶膜；7、电池片；8、第二ENA胶膜；9、凹槽；10、底板；11、第一固定板；12、转接件；13、主杆；14、第二固定板；15、螺帽；16、螺钉；17、第一安装孔；18、第二安装孔；19、防水螺钉；20、堵塞；21、第三安装孔；22、卡板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-4，一种具有防水型光伏面板组件，包括光伏面板主体1，光伏面板主体1的下表面连接有固定框2，固定框2的下表面一侧安装有接线盒4，固定框2的下方转动连接有支撑装置3，光伏面板主体1的上端设置有面板5，面板5的下表面设置有第一ENA胶膜6，第一ENA胶膜6的下表面设置安装有电池片7，电池片7的下表面设置有第二ENA胶膜8，第二ENA胶膜8的下表面设置有底板10。

第二ENA胶膜8的前表面一侧开设有凹槽9，底板10的上表面前端焊接有卡板22，所卡板22的前表面开设有第三安装孔21，固定框2的前表面开设有第二安装孔18，第二安装孔18的内部转动固定有防水螺钉19，防水螺钉19的前表面位于第二安装孔18的内部位置处设置有堵塞20，为通过固定框2包裹第一ENA胶膜6、电池片7、第二ENA胶膜8、凹槽9、底板10。

支撑装置3的上端设置有第一固定板11，第一固定板11的上表面开设有第一安装孔17，第一固定板11的下表面焊接有转接件12，转接件12的下端转动连接有主杆13，主杆13的下端焊接有第二固定板14，主杆13的前表面贯穿连接有螺钉16，螺钉16的一端转动连接有螺帽15，为支撑装置，安装便捷。

面板5为一种钢化玻璃材质的构件，底板10为一种塑料材质的构件，面板5与固定框2的连接处外表面密封有防水胶材质的构件，底板10的塑料材质为降低装置的造价。

第二ENA胶膜8的侧表面的凹槽9开设有六个，且六个凹槽9为三个一组分别开设在第二ENA胶膜8的前表面与第二ENA胶膜8的后表面，第一ENA胶膜6与第二ENA胶膜8的外表面同开设有凹槽9，卡板22设置有六个，且六个卡板22为三个一组分别焊接在底板10的前端上表面与底板10的后端上表面，且卡板22与凹槽9的外置相对应，为通过卡板22卡入凹槽9的内部，固定内部构件。

第一ENA胶膜6、电池片7、第二ENA胶膜8、凹槽9、底板10位于固定框2的内部，且第三安装孔21的开设位置与第二安装孔18的开设位置相对应，第二安装孔18的前端包裹连接防水螺钉19的前端与堵塞20的侧表面，为防水螺钉19的一端转入第二安装孔18与第三安装孔21的内部，固定固定框2于底板10，且堵塞20为防止雨水进入，增加装置的防水性。

螺钉16的一端贯穿主杆13的上端与转接件12的下端通过螺帽15与螺钉16的后端转动连接，为通过主杆13与转接件12转动，便于调节光伏面板主体1的角度。

本实用新型的工作原理是：首先，取出装置，通过第二固定板14的上表面固定孔把装置固定到安装位置处，然后，通过防水胶胶合连接光伏面板主体1与固定框2，把第一ENA胶膜6、电池片7、第二ENA胶膜8、凹槽9、底板10放入固定框2的内部，通过卡板22卡合连接凹槽9，通过防水螺钉19转入第二安装孔18与第三安装孔21的内部固定，把堵塞20按压进入第二安装孔18的前端，把第一固定板11通过螺钉贯穿第一安装孔17与固定框2的下表面固定连接，转接件12的上表面焊接到第一固定板11的下表面，通过螺钉16的一端贯穿主杆13的上端与转接件12的下端，螺帽15转动连接螺钉16的一端固定，通过转接件12与主杆13转动调整光伏面板主体1的倾斜度，即可使用。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
