技术领域

本实用新型涉及电池使用及保养领域，具体涉及一种多功能电池充放电装置。

背景技术

随着科技的进步，电池泛指能产生电能的小型装置。如太阳能电池。电池的性能参数主要有电动势、容量、比能量和电阻。利用电池作为能量来源，可以得到具有稳定电压，稳定电流，长时间稳定供电，受外界影响很小的电流，并且电池结构简单，携带方便，充放电操作简便易行，不受外界气候和温度的影响，性能稳定可靠，在现代社会生活中的各个方面发挥有很大作用，电池容量是衡量电池性能的重要性能指标之一，它表示在一定条件下(放电率、温度、终止电压等)电池放出的电量，即电池的容量，通常以安培·小时为单位，现阶段，电池使用的领域极广，但是电池的使用寿命的原因却限制了电池的发展，使电池快速化发展受到限制，而对于电池的使用寿命方面，绝大多数电池因为不当充放电而使的电池寿命缩短，过早损坏、衰减。

实用新型内容

本实用新型旨在解决现有技术缺陷，针对电池的充电、放电过程进行控制，达到最好使用效果，使电池寿命得到延长，且通过库仑计的安装，对电池的电量进行精确掌控，能更好的进行科学的充电、放电，延长电池使用寿命。

为实现上述目的，本实用新型提供了如下技术方案：

一种多功能电池充放电装置，包括电池仓(1)，所述电池仓(1)通过电线连接有控制器(2)，所述电池仓(1)的正、负极通过电线连接有库仑计(3)，所述库仑计(3)连接控制器(2)，所述电池仓(1)与控制器(2)连接处安装有电流检测器A(4)，所述控制器(2)通过电线连接有过载保护器(5)，所述过载保护器(5)通过电线分别连接有电流电压检测器A(6)、电流电压检测器B(7)，所述电流电压检测器A(6)、电流电压检测器B(7)分别通过电线连接有电源充电接口(8)、电源输出接口(9)。

作为一种优选的技术方案，所述电源充电接口(8)与控制器(2)连接的电线上安装有断路器A(801)，电源输出接口(9)与控制器(2)连接的电线上安装有断路器B(901)。

作为一种优选的技术方案，所述库仑计(3)的信息接口通过电线连接控制器(2)。

作为一种优选的技术方案，所述控制器(2)设置有显示屏(201)。

作为一种优选的技术方案，所述电池仓(1)内部设置有多功能电源接口。

作为一种优选的技术方案，所述控制器(2)分别单独通过电线连接电流检测器A(4)、库仑计(3)、电流电压检测器A(6)、电流电压检测器B(7)、断路器A(801)、断路器B(901)。

作为一种优选的技术方案，所述控制器(2)的显示屏(201)为电容式触摸屏。

作为一种优选的技术方案，所述控制器(2)带有数据端口。

作为一种优选的技术方案，所述控制器(2)带有WIFI连接功能、蓝牙连接功能。

作为一种优选的技术方案，所述控制器(2)的显示屏(201)带有充放电电流实时检测曲线显示。

本实用新型达到的有益效果是：针对电池的充电、放电过程进行控制，达到最好使用效果，使电池寿命得到延长，且通过库仑计的安装，对电池的电量进行精确掌控，能更好的进行科学的充电、放电，延长电池使用寿命，通过使用控制器进行微调，选择进行恒压充电法、恒流充电法、阶段式充电法等充电方法，达到最适宜充电，通过显示屏能够直观的观察电池充电曲线及放电曲线，且控制器带有数据端口和WIFI连接、蓝牙连接，能够将充电电流曲线和放电电流曲线进行下载，能够进行对比并作为检测依据。

附图说明

附图是用来提供对本实用新型的进一步理解，并且构成本说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

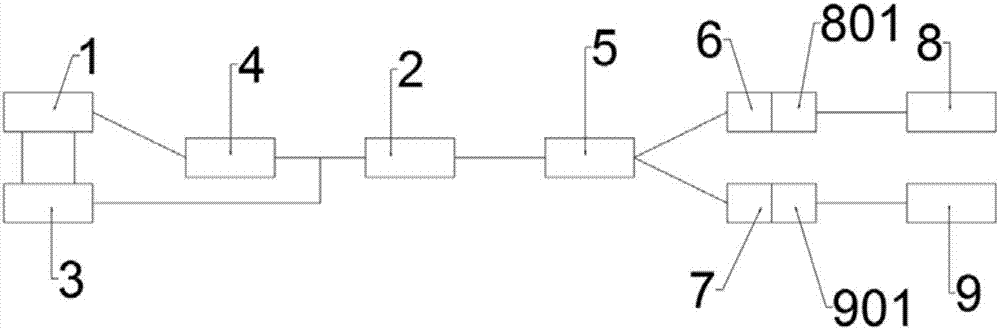

图1是本实用新型的部件连接关系图。

图2是控制器外观示意图。

图3是控制器原理图。

图中所示：1、电池仓；2、控制器；201、显示屏；3、库仑计；4、电流检测器A；5、过载保护器；6、电流电压检测器A；7、电流电压检测器B；8、电源充电接口；801断路器A；9、电源输出接口；901、断路器B。

具体实施方式

为了使本实用新型所解决的技术问题、技术方案及有益效果更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1到图3所示，一种多功能电池充放电装置，包括电池仓(1)，所述电池仓(1)通过电线连接有控制器(2)，所述电池仓(1)的正、负极通过电线连接有库仑计(3)，所述库仑计(3)连接控制器(2)，所述电池仓(1)与控制器(2)连接处安装有电流检测器A(4)，所述控制器(2)通过电线连接有过载保护器(5)，所述过载保护器(5)通过电线分别连接有电流电压检测器A(6)、电流电压检测器B(7)，所述电流电压检测器A(6)、电流电压检测器B(7)分别通过电线连接有电源充电接口(8)、电源输出接口(9)。

作为一种优选的技术方案，所述电源充电接口(8)与控制器(2)连接的电线上安装有断路器A(801)，电源输出接口(9)与控制器(2)连接的电线上安装有断路器B(901)。

作为一种优选的技术方案，所述库仑计(3)的信息接口通过电线连接控制器(2)。

作为一种优选的技术方案，所述控制器(2)设置有显示屏(201)。

作为一种优选的技术方案，所述电池仓(1)内部设置有多功能电源接口。

作为一种优选的技术方案，所述控制器(2)分别单独通过电线连接电流检测器A(4)、库仑计(3)、电流电压检测器A(6)、电流电压检测器B(7)、断路器A(801)、断路器B(901)。

作为一种优选的技术方案，所述控制器(2)的显示屏(201)为电容式触摸屏。

作为一种优选的技术方案，所述控制器(2)带有数据端口。

作为一种优选的技术方案，所述控制器(2)带有WIFI连接功能、蓝牙连接功能。

作为一种优选的技术方案，所述控制器(2)的显示屏(201)带有充放电电流实时检测曲线显示。

使用时：

(1)将电池放入电池仓1，选择合适的电源接口，连接电池，将电源充电接口8接入外接电源，将电源输出接口9接入使用电器。

(2)此时，库仑计3工作，进行检测电池剩余电量，当电池剩余电量低于预设值时，通过控制显示屏201进行控制控制器，进行充电阶段，对显示屏201进行点选选择电池种类、电压，并选择充电方法如恒压充电法、恒流充电法、阶段式充电法等方式进行充电。

(3)此时，控制器2按照选择进行调控充电，此时，控制器2接收电流检测器A4、电流电压检测器A(6)、库仑计3的信号并进行监控。

(4)当电池充满后，库仑计3发出信号，控制器2控制断路器A801断路，防止电池进入过充状态，完成充电过程。

(5)电池进入放电过程时，控制器2接收电流检测器A4、电流电压检测器B(7)、库仑计3的信号并进行监控，放电过程中，当库仑计3测量电池电量低于预设值时，控制器2控制断路器B901断路，使电池进入不放电状态，防止电池进入过放状态，进入待机状态。

(6)当电池充电或放电时，过载保护器5检测到过载信号，自动断路，保护电池及控制器2不受损害，完成充电或放电过程后，通过连接数据端口，或通过WIFI、蓝牙等方式连接控制器2，进行下载充电或放电时的监控数据，为电池的正常使用做出数据理论依据。

本实用新型达到的有益效果是：针对电池的充电、放电过程进行控制，达到最好使用效果，使电池寿命得到延长，且通过库仑计的安装，对电池的电量进行精确掌控，能更好的进行科学的充电、放电，延长电池使用寿命，通过使用控制器进行微调，选择进行恒压充电法、恒流充电法、阶段式充电法等充电方法，达到最适宜充电，通过显示屏能够直观的观察电池充电曲线及放电曲线，且控制器带有数据端口和WIFI连接、蓝牙连接，能够将充电电流曲线和放电电流曲线进行下载，能够进行对比并作为检测依据.

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示意性实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

尽管已经示出和描述了本实用新型的实施例，本领域的普通技术人员可以理解：在不脱离本实用新型的原理和宗旨的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由权利要求及其等同物限定。
