专利名: 一种带接插件的光电模组 出售状态: 未出售
专利号: 2019107710112 专利类型: 发明专利 专利分类: 电子电器
专利权人: 联系人 出售价格: 面议
详细介绍:


技术领域

本发明涉及光电模组技术领域,具体为一种带接插件的光电模组。


背景技术

光电模组一般指的是LED模组就是将一定数量的发光二极管按规则排列在一起再封装起来,加上一些防水处理组成的产品就是LED模组,LED模组是LED产品中应用比较广的产品,在结构方面和电子方面也存在很大的差异,简单的就是用一个装有LED的线路板和外壳就成了一个LED模组,复杂的就加上一些控制,恒流源和相关的散热处理使LED寿命和发光强度更好。

目前使用的光电模组在使用的过程中直接将LED二极管和电路器件直接焊接在电路板上,这种方式在LED二极管损坏的情况下,对LED二极管的更换比较麻烦,有些需要对整个光电模组进行更换,进而浪费大量的资源,而且在两个电路板进行电连接时需要电线进行焊接连接,这种方式不仅使得光电模组的生产比较麻烦,而且两个电路板的固定连接需要磁柱进行连接,这种连接方式固定效果不好。


发明内容

本发明提供了一种带接插件的光电模组,具备对LED二极管的的更换以及在生产光电模组时比较简单,对光电模组元器件的安装比较简单,两个电路板之间的电连接以及物理连接比较简单,便于电路板之间的拆卸的优点,解决了以上背景技术中提到的问题。

本发明提供如下技术方案:一种带接插件的光电模组,包括第一电路板和第二电路板,所述第一电路板和第二电路板的侧面均开设有卡接槽,所述第一电路板和第二电路板的底部固定连接有螺钉安装柱,所述第一所述第一电路板的正面固定安装有支撑筒,所述支撑筒的内侧开设有卡槽,所述卡槽的侧面活动卡接有卡接杆,所述卡接杆的顶部固定连接有插接座,所述插接座的顶部固定安装有LED二极管,所述LED二极管的底部固定连接有连接金属片,所述连接金属片的底部固定连接有金属连接板,所述第一电路板的正面印刷有电连接印刷电路,所述金属连接板的底部与电连接印刷电路的顶部固定卡接,所述第一电路板的正面固定安装有电连接插接座,所述电连接插接座的侧面固定连接有卡接座,第一电路板的底部活动插接有与电连接插接座相配合的电解电容,所述第一电路板的底部固定连接有电连接插口槽,所述电连接插口槽的底部活动插接有供电插头,所述第一电路板正面的右侧面固定安装有第一连接座,所述第一连接座的内部开设有卡槽,所述第二电路板正面的左侧固定安装有第二连接座,所述第二连接座的左侧面固定安装有插接板,所述插接板的另一端延伸至卡槽的内部,所述第一连接座的顶部螺纹安装有紧固螺钉,所述紧固螺钉的底部延伸至卡槽的内部且与插接板螺纹连接,所述第二电路板的底部活动铰接有电连接板,所述第一电路板的底部位于电连接印刷电路的另一端固定连接有导电头,所述电连接板的侧面与导电头的底部活动连接。

优选的,所述第一电路板和第二电路板的侧面均开设有凹槽,且第一电路板和第二电路板上的凹槽相互卡接。

优选的,所述第一电路板的正面开设有与电解电容相配合的通孔,且该通孔的大小小于电连接插接座的底面大小。

优选的,所述电解电容的顶部固定连接有与卡接座相配合的插接板。

优选的,所述电连接板的顶部与第二电路板上的电连接印刷电路电性连接。

优选的,所述第一连接座和第二连接座的数量均为三个,三个所述第一连接座和三个所述第二连接座均匀分布于第一电路板的正面和第二电路板的正面。

优选的,所述电连接印刷电路位于第一电路板和第二电路板上呈S形分布。

优选的,所述电连接插接座上连接有电连接插接杆,所述电解电容的顶部固定连接有电连接插接口,且电连接插接杆与电连接插接口相配合。

本发明具备以下有益效果:

1、该带接插件的光电模组,通过支撑筒和卡接杆以及插接座的配合可以对LED二极管进行固定进而使得LED二极管无需直接焊接在电路板上进而使得在LED二极管损坏时便于进行更换,而且在进行光电模组的安装比较简单,而且可以改变LED二极管的安装位置,通过连接金属片和金属连接板可以将LED二极管与电路板进行电连接。

2、该带接插件的光电模组,通过卡接座和电连接插接座可以对电解电容进行连接进而使得两者的安装比较简单,而且便于根据安装的LED二极管的数量可以更换不同的电解电容,通过电连接插口槽和供电插头的配合无需直接将电源进行焊接连接,安装和拆卸比较简单。

3、该带接插件的光电模组,通过第一连接座和第二连接座以及插接板和紧固螺钉的配合使得第一电路板和第二电路板之间的连接更加紧固,防止出现电路板之间的晃动,通过电连接板和导电头的配合可以将第一电路板和第二电路板之间进行电性连接进而对第二电路板上的LED二极管进行供电。


附图说明

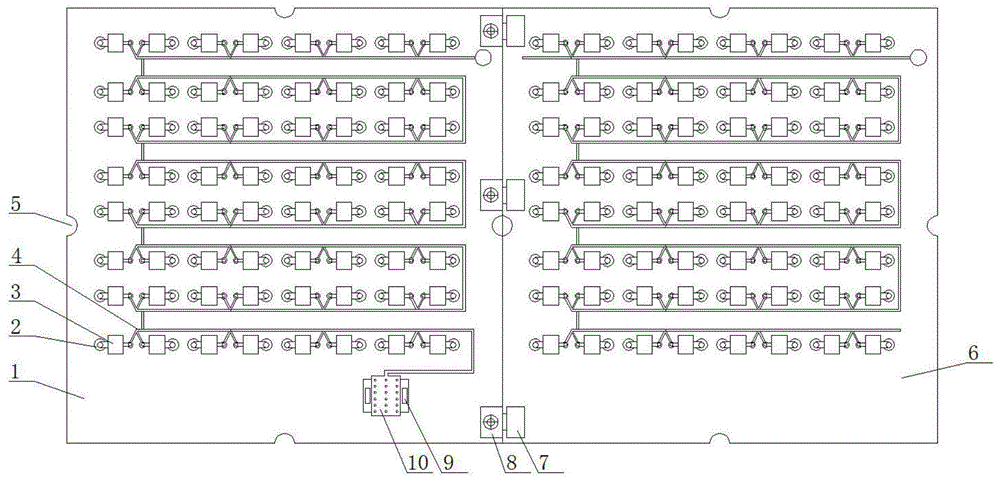

图1为本发明结构俯视图;

图2为本发明结构侧剖图;

图3为本发明结构图2中A处放大图;

图4为本发明结构图2中B处放大图。

图中:1、第一电路板;2、支撑筒;3、LED二极管;4、电连接印刷电路;5、卡接槽;6、第二电路板;7、第二连接座;8、第一连接座;9、卡接座;10、电连接插接座;11、螺钉安装柱;12、供电插头;13、电连接插口槽;14、电解电容;15、连接金属片;16、金属连接板;17、卡接杆;18、卡槽;19、插接座;20、插接板;21、电连接板;22、导电头;23、凹槽;24、卡槽;25、紧固螺钉。


具体实施方式

下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。

请参阅图1-4,一种带接插件的光电模组,包括第一电路板1和第二电路板6,第一电路板1和第二电路板6的侧面均开设有凹槽23,且第一电路板1和第二电路板6上的凹槽23相互卡接,第一电路板1和第二电路板6的侧面均开设有卡接槽5,第一电路板1和第二电路板6的底部固定连接有螺钉安装柱11,第一第一电路板1的正面固定安装有支撑筒2,支撑筒2的内侧开设有卡槽18,卡槽18的侧面活动卡接有卡接杆17,卡接杆17的顶部固定连接有插接座19,插接座19的顶部固定安装有LED二极管3,通过支撑筒2和卡接杆17以及插接座19的配合可以对LED二极管3进行固定进而使得LED二极管3无需直接焊接在电路板上进而使得在LED二极管3损坏时便于进行更换,而且在进行光电模组的安装比较简单,而且可以改变LED二极管3的安装位置,LED二极管3的底部固定连接有连接金属片15,连接金属片15的底部固定连接有金属连接板16,通过连接金属片15和金属连接板16可以将LED二极管3与电路板进行电连接,第一电路板1的正面印刷有电连接印刷电路4,电连接印刷电路4位于第一电路板1和第二电路板6上呈S形分布,S形的电连接印刷电路4可以使得电路板上安装更多的LED二极管3,金属连接板16的底部与电连接印刷电路4的顶部固定卡接,第一电路板1的正面固定安装有电连接插接座10,电连接插接座10的侧面固定连接有卡接座9,第一电路板1的底部活动插接有与电连接插接座10相配合的电解电容14,第一电路板1的正面开设有与电解电容14相配合的通孔,且该通孔的大小小于电连接插接座10的底面大小,电解电容14的顶部固定连接有与卡接座9相配合的插接板,插接板和通孔使得电解电容14和电连接插接座10的安装更加紧固,电连接插接座10上连接有电连接插接杆,电解电容14的顶部固定连接有电连接插接口,且电连接插接杆与电连接插接口相配合,进而进行电解电容14与电连接插接座10之间的电性连接,通过卡接座9和电连接插接座10可以对电解电容14进行连接进而使得两者的安装比较简单,而且便于根据安装的LED二极管3的数量可以更换不同的电解电容14,第一电路板1的底部固定连接有电连接插口槽13,电连接插口槽13的底部活动插接有供电插头12,通过电连接插口槽13和供电插头12的配合无需直接将电源进行焊接连接,安装和拆卸比较简单,第一电路板1正面的右侧面固定安装有第一连接座8,第一连接座8的内部开设有卡槽24,第二电路板6正面的左侧固定安装有第二连接座7,第一连接座8和第二连接座7的数量均为三个,三个第一连接座8和三个第二连接座7均匀分布于第一电路板1的正面和第二电路板6的正面,这样使得第一电路板1和第二电路板6之间的连接更加紧固,第二连接座7的左侧面固定安装有插接板20,插接板20的另一端延伸至卡槽24的内部,第一连接座8的顶部螺纹安装有紧固螺钉25,紧固螺钉25的底部延伸至卡槽24的内部且与插接板20螺纹连接,通过第一连接座8和第二连接座7以及插接板20和紧固螺钉25的配合使得第一电路板1和第二电路板6之间的连接更加紧固,防止出现电路板之间的晃动,第二电路板6的底部活动铰接有电连接板21,电连接板21的顶部与第二电路板6上的电连接印刷电路4电性连接,第一电路板1的底部位于电连接印刷电路4的另一端固定连接有导电头22,电连接板21的侧面与导电头22的底部活动连接,通过电连接板21和导电头22的配合可以将第一电路板1和第二电路板6之间进行电性连接进而对第二电路板6上的LED二极管3进行供电。

工作原理,在进行安装时将卡接杆17插接进支撑筒2内,卡接杆17与卡槽18进行卡接,插接座19进入到支撑筒2内,此时金属连接板16的底部与第一电路板1和第二电路板6上的电连接印刷电路4进行连接,将电解电容14插接进电连接插接座10的底部,然后将第一电路板1上的凹槽23和第二电路板6上的凹槽23进行卡接,此时插接板20插接进卡槽24的内部,然后使用紧固螺钉25螺纹安装在第一连接座8的上方进而连接,此时电连接板21卡接在导电头22的底部,此时第一电路板1将会向第二电路板6上的电连接印刷电路4进行供电。

需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本发明的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本发明的范围由所附权利要求及其等同物限定。
