所属技术领域

本发明公开了一种立方体LED发光器件，该立方体LED发光器件安装 在灯泡内尤其能够使LED灯泡形成全周光照射形态。

背景技术

目前LED灯泡的发光器件均为平面板状或平面条状形态，这就决定以此 作为发光器件制造的LED灯泡的照射形态为半周光照射形态，无法形成全周 光照射形态。

发明内容

为了克服当前LED灯泡发光器件的照射形态无法形成全周光的不足， 本发明公开了一种立方体LED发光器件，该立方体LED发光器件点亮后的 发光形态尤其能够形成全周光照射形态。

本发明解决其技术问题所采用的技术方案是：铝基电路板(9)由六个 正四边形面(1)、(2)、(3)、(4)、(5)、(6)分成上(1)、(2)、(3)下(4)、 (5)、(6)各3个正四边形面二组排列，其中上组尾部1个正四边形面(3) 与下组头部1个正四边形面(4)上下连接，组成Z形铝基电路板(图1)。LED 发光芯片(10)在(1)、(2)、(3)、(4)、(5)、(6)内与铝基电路板(9) 线路电连接，LED发光芯片(10)相互电连接后形成LED发光器件整体电路 (图3)。将电连接有LED发光芯片(10)的铝基电路板(9)从图2起按图4-1、 图4-2、图4-3、图4-4和图4-5顺序折合成立方体后，形成立方体LED发光器 件。由于铝基电路板(9)材料有一定的厚度，在折合时(1)、(2)、(3)、 (4)、(5)、(6)相邻处材料会相互挤压，不利于形成规整的立方体，为解 决此问题，在(1)、(2)、(3)、(4)、(5)、(6)相邻两个面交界处铣留工 艺槽(8)。在折弯时给材料预留延展空间，同理在(1)、(2)、(3)、(4)、 (5)、(6)的每个角上切除一个直角扇形区域(7)，这样，在铝基电路板 (9)按序折弯90度时在所形成的立方体的顶角上留出材料延展的空间，避 免相互挤压。同时，在立方体LED发光器件的每个顶角上形成了由(7)自 然围合成的一个孔(11)，利用其中一组立方体LED发光器件对顶角线上的 二个孔，作为立方体LED发光器件在灯泡内与支架固定的定位轴孔。灯泡内 支架(13)通过这组定位轴孔，用螺丝(12)将立方体LED发光器件固定在 灯泡内支架上。接通与LED相匹配的电源后LED被点亮，形成本发明所涉立 方体LED发光器件。

本发明创造的有益效果是使LED灯泡形成全周光照射形态。

附图说明

下面结合附图和实施例对本发明作进一步说明。

图1是本发明所涉立方体LED发光器件展开平面正投影图。

图2是本发明所涉立方体LED发光器件展开立体透视图

图3是本发明所涉立方体LED发光器件展开后电路图。

图4有5个分布透视图构成，分别是图4-1至图4-5，演示了由图2起的 五个折弯步骤，演绎形成本发明所涉立方体LED发光器件的过程。

图5是图4-5的实体立体图

图6-1是本发明所涉立方体LED发光器件与灯泡内支架结合透视图

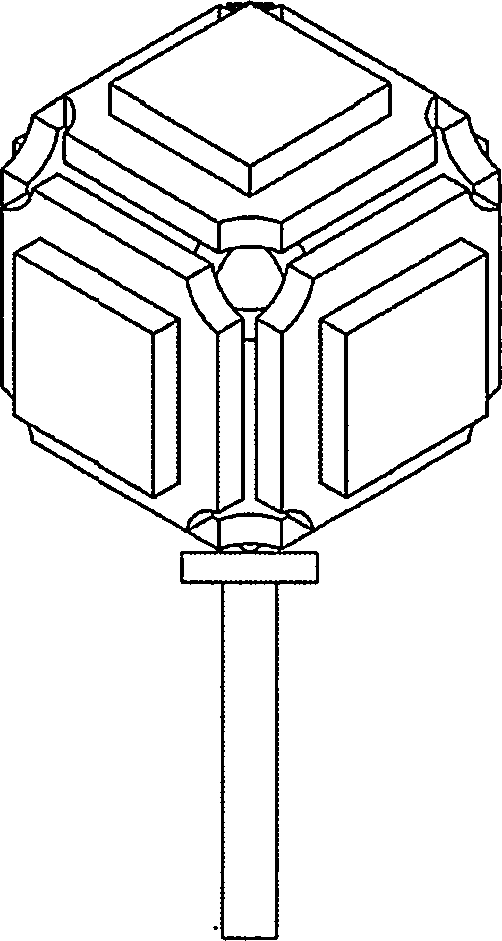

图6-2是本发明所涉立方体LED发光器件与灯泡内支架结合实体立体图

图中(1)、(2)、(3)、(4)、(5)、(6)分别表示立方体LED发光器件 铝基电路板的六个面，(7)表示在(1)、(2)、(3)、(4)、(5)、(6)的每 个直角上切除的直角扇形区域，(8)表示在(1)、(2)、(3)、(4)、(5)、 (6)之间相邻的为避免折弯90度角时材料相互挤压而预留的工艺铣槽， (9)表示铝基电路板，(10)表示LED发光芯片，(11)表示由(1)、(2)、 (3)、(4)、(5)、(6)按图4-1至图4-5折弯后由(7)合围后在每个顶角 上自然形成的孔，(12)表示定位螺丝，(13)表示灯泡内支架

具体实施方式

在图1中，铝基电路板(9)按(1)、(2)、(3)、(4)、(5)、(6)排列 后整体切割成Z形电路板。LED发光芯片(10)按图3电路图电连接在Z形铝 基电路板(9)上。

图4-1至图4-5表示由图2起的五个折弯步骤。

图4-1表示由(3)向(4)折弯90度。

(3)(4)邻边之间为避免折弯90度角时铝基板材料间相互挤压而预留 的工艺铣槽(8)起到了准确定位折弯线的作用。同理，(3)(4)各自相邻 的直角上切除的直角扇形区域(7)避免了(3)向(4)折弯90度时铝基板 材料间相互挤压可能导致折弯角度不到位的问题。

图4-2表示在图4-1基础上由(5)向(4)折弯90度。

(5)(4)邻边之间为避免折弯90度角时铝基板材料间相互挤压而预留 的工艺铣槽(8)起到了准确定位折弯线的作用。同理，(5)(4)各自相邻 的直角上切除的直角扇形区域(7)避免了(5)向(4)折弯90度时铝基板 材料间相互挤压可能导致折弯角度不到位的问题。在完成图4-1和图4-2的 折弯后，由(3)(4)(5)三个面的相合形成了立方体LED发光器件8个顶角 中的第一个角，同时，由于形成这个角的每个面四个角上切除了直角扇形 区域(7)，在这顶角上就自然围合了一个孔(11)。

图4-3表示在图4-1和图4-2基础上由(6)向(5)折弯90度。

由(3)(5)(6)三个面相合形成了立方体LED发光器件8个顶角中的第 二个角，同时，由于形成这个角的每个面四个角上切除了直角扇形区域(7)， 在这个角上也自然围合了一个与(11)相同的孔。

图4-4表示在图4-1、图4-2和图4-3基础上由(2)向(3)折弯90度。

分别由(2)(3)(6)三个面与(2)(3)(4)三个面的相合形成了立 方体LED发光器件8个顶角中的第三和第四个角，同时，由于形成角的每个 面四个角上切除了直角扇形区域(7)，在角上也自然围合了一个与(11) 相同的孔。

图4-5表示在图4-1、图4-2、图4-3和图4-4基础上由(1)向(2)折弯90 度。

分别由(1)(2)(6)三个面、(1)(2)(4)三个面、(1)(5)(6)三 个面、(1)(5)(4)三个面相合形成了立方体LED发光器件8个顶角中的第 五、第六、第七、第八个角，同时，由于形成角的每个面四个角上切除了 直角扇形区域(7)，在这四个角上也自然围合了一个与(11)相同的孔。

图5是图4-5的实体立体图。

图6-1和图6-2所示实施例中，本发明所涉立方体LED发光器件以一组对 顶角线上由(7)围合成的二个孔作为定位孔与灯泡内支架的垂直定位轴 (13)用定位螺丝(12)进行固定的示例。接通与图3中LED相匹配的电源 后LED被点亮，形成本发明所涉立方体LED发光器件。
