技术领域

本实用新型涉及一种可再生能源领域，具体是一种可调节方向的太阳能移动冷饮车。

背景技术

随着经济社会的发展，为了应对全球气候变暖，加快能源转型，实现绿色低碳发展，我国正在大力提倡可再生能源的利用，其具有节能减排、控制温室气体排放和大气污染防治等功能，尤其在夏季，电能的使用更是大大增加，经常出现用电荒，这就体现了可再生能源的优势，本实用新型即为一种可调节方向的太阳能移动冷饮车。

中国专利公开了一种太阳能冷饮流动车（授权公告号CN205843179U），该专利技术通过太阳能发电系统将电能储存在蓄电池内，不受使用场地的限制，但是没有设置太阳能薄膜，不能为使用者遮光挡雨，没有设置第一凹槽和第二凹槽，不能调节太阳能薄膜的角度，没有设置伸缩杆，不方便调节太阳能薄膜的高度，没有设置折叠凳，不能为使用者提供休息的场所。因此，本领域技术人员提供了一种可调节方向的太阳能移动冷饮车，以解决上述背景技术中提出的问题。

实用新型内容

本实用新型的目的在于提供一种可调节方向的太阳能移动冷饮车，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种可调节方向的太阳能移动冷饮车，包括推车，所述推车的两端均开设有第一凹槽，且推车的两端靠近第一凹槽的上侧均开设有第二凹槽，所述推车的一端靠近第一凹槽的下侧设置有把手，且推车的顶端嵌入设置有冷饮柜，所述推车的前侧转动连接有活动门，且推车的内部设置有蓄电池，所述推车的前侧靠近活动门的一侧设置有折叠凳，且推车的底端安装有车轮，所述推车的两端成矩形分布有4个立柱，所述立柱的内侧的下端开设有滑槽，且立柱的顶端嵌入设置有伸缩杆，所述伸缩杆的顶端设置有太阳能薄膜，所述第一凹槽的内侧滑动连接有第二手拧螺栓，所述第二凹槽的内侧滑动连接有第一手拧螺栓。

作为本实用新型进一步的方案：所述第一手拧螺栓穿过滑槽和第二凹槽固定连接推车和立柱，所述第二手拧螺栓穿过滑槽和第一凹槽固定连接推车和立柱。

作为本实用新型再进一步的方案：所述立柱的一端的上侧设置有螺栓，所述伸缩杆与立柱通过螺栓固定连接。

作为本实用新型再进一步的方案：所述折叠凳包括移动板、转动杆、竖杆、固定板和尼龙带，所述折叠凳的后侧设置有固定板，所述固定板的底端的两侧均固定连接有竖杆，且固定板的前侧设置有尼龙带，所述尼龙带的前侧设置有移动板，所述移动板的底端的两侧均固定连接有转动杆。

作为本实用新型再进一步的方案：所述竖杆的一端设置有转轴，所述转动杆与竖杆通过转轴转动连接，所述固定板的前侧的两端均安装有螺钉，所述推车与固定板通过螺钉固定连接。

作为本实用新型再进一步的方案：所述太阳能薄膜为一种非晶体硅材质的构件。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过太阳能薄膜吸收太阳光发电，储存在蓄电池内，为冷饮柜提供电能，方便使用者沿街叫卖冷饮，而不用担心电力不足，在夏季，还可以为使用者遮挡炎热的阳光和暴雨，提高了冷饮车的实用性。

2、当使用者把冷饮车推到一个固定的地点后，逆时针转动第一手拧螺栓和第二手拧螺栓，然后向第一凹槽和第二凹槽的两侧转动立柱，可以撑开太阳能薄膜，最后再拧紧第一手拧螺栓和第二手拧螺栓，使立柱与推车固定，增大了太阳能薄膜的接触面积，提高了发电的效率，当需要移动冷饮车时，向第一凹槽和第二凹槽的中间转动立柱，减小了太阳能薄膜的接触面积，方便使用者移动冷饮车。

3、当使用者需要调节太阳能薄膜的高度时，逆时针转动立柱一端的螺栓，然后沿着立柱顶端的内侧滑动伸缩杆，当调节到合适的高度后，再顺时针转动螺栓，使立柱与伸缩杆固定，以便完成了太阳能薄膜高度的调整，提高了冷饮车的实用性。

4、当使用者疲劳时，沿着竖杆一端的转轴转动移动板，使尼龙带伸开，使用者可以坐上折叠凳上休息，当使用者需要移动冷饮车时，转动移动板，使尼龙带收缩，减小了折叠凳的占用的空间，提高了冷饮车的实用性。

附图说明

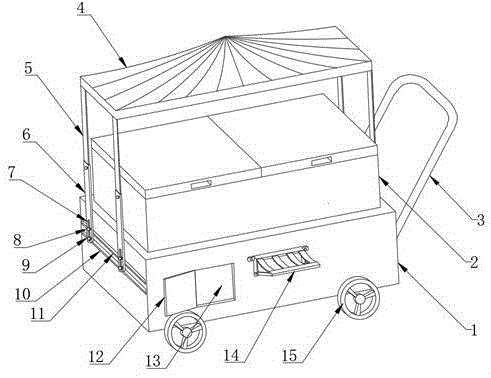

图1为一种可调节方向的太阳能移动冷饮车的结构示意图。

图2为一种可调节方向的太阳能移动冷饮车中折叠凳的结构示意图。

图3为一种可调节方向的太阳能移动冷饮车中滑槽的结构示意图。

图中：1、推车；2、冷饮柜；3、把手；4、太阳能薄膜；5、伸缩杆；6、立柱；7、滑槽；8、第一手拧螺栓；9、第二手拧螺栓；10、第一凹槽；11、第二凹槽；12、活动门；13、蓄电池；14、折叠凳；141、移动板；142、转动杆；143、竖杆；144、固定板；145、尼龙带；15、车轮。

具体实施方式

请参阅图1～3，本实用新型实施例中，一种可调节方向的太阳能移动冷饮车，包括推车1，推车1的两端均开设有第一凹槽10，推车1的两端靠近第一凹槽10的上侧均开设有第二凹槽11，推车1的一端靠近第一凹槽10的下侧设置有把手3，推车1的顶端嵌入设置有冷饮柜2，推车1的前侧转动连接有活动门12，推车1的内部设置有蓄电池13，推车1的前侧靠近活动门12的一侧设置有折叠凳14，推车1的底端安装有车轮15，推车1的两端成矩形分布有4个立柱6，立柱6的内侧的下端开设有滑槽7，立柱6的顶端嵌入设置有伸缩杆5，伸缩杆5的顶端设置有太阳能薄膜4，第一凹槽10的内侧滑动连接有第二手拧螺栓9，第二凹槽11的内侧滑动连接有第一手拧螺栓8。

为了调节立柱6的角度，本实施例中，优选的，第一手拧螺栓8穿过滑槽7和第二凹槽11固定连接推车1和立柱6，第二手拧螺栓9穿过滑槽7和第一凹槽10固定连接推车1和立柱6。

为了调节太阳能薄膜4的高度，本实施例中，优选的，立柱6的一端的上侧设置有螺栓，伸缩杆5与立柱6通过螺栓固定连接。

为了为使用者提供休息的场所，本实施例中，优选的，折叠凳14包括移动板141、转动杆142、竖杆143、固定板144和尼龙带145，折叠凳14的后侧设置有固定板144，固定板144的底端的两侧均固定连接有竖杆143，固定板144的前侧设置有尼龙带145，尼龙带145的前侧设置有移动板141，移动板141的底端的两侧均固定连接有转动杆142。

为了转动移动板141，本实施例中，优选的，竖杆143的一端设置有转轴，转动杆142与竖杆143通过转轴转动连接，固定板144的前侧的两端均安装有螺钉，推车1与固定板144通过螺钉固定连接。

为了为使用者遮光挡雨，本实施例中，优选的，太阳能薄膜4为一种非晶体硅材质的构件。

本实用新型的工作原理：推车1的前侧靠近活动门12的一侧设置有折叠凳14，当使用者疲劳时，沿着竖杆143一端的转轴转动移动板141，使尼龙带145伸开，使用者可以坐上折叠凳14上休息，当使用者需要移动冷饮车时，转动移动板141，使尼龙带145收缩，减小了折叠凳14的占用的空间，立柱6的内侧的下端开设有滑槽7，当使用者把冷饮车推到一个固定的地点后，逆时针转动第一手拧螺栓8和第二手拧螺栓9，然后向第一凹槽10和第二凹槽11的两侧转动立柱6，可以撑开太阳能薄膜4，最后再拧紧第一手拧螺栓8和第二手拧螺栓9，使立柱6与推车1固定，增大了太阳能薄膜4的接触面积，提高了发电的效率，当需要移动冷饮车时，向第一凹槽10和第二凹槽11的中间转动立柱6，减小了太阳能薄膜4的接触面积，立柱6的顶端嵌入设置有伸缩杆5，当使用者需要调节太阳能薄膜4的高度时，逆时针转动立柱6一端的螺栓，然后沿着立柱6顶端的内侧滑动伸缩杆5，当调节到合适的高度后，再顺时针转动螺栓，使立柱6与伸缩杆5固定，伸缩杆5的顶端设置有太阳能薄膜4，通过太阳能薄膜4吸收太阳光发电，储存在蓄电池13内，为冷饮柜2提供电能，方便使用者沿街叫卖冷饮，而不用担心电力不足，在夏季，还可以为使用者遮挡炎热的阳光和暴雨。

以上所述的，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
