技术领域

本实用新型属于充电连接器领域，尤其涉及一种室外防水耐候充电连接器。

背景技术

目前，在城市的老小区中还没有设置充电桩，居民对电动车辆的充电还依赖于传统的充电方式，从室内引出线缆充电。传统的充电连接器耐候性差，易老化，不具有防水功能，容易发生火灾。

在现有技术中，中国专利申请201720577064.7公开了一种充电连接器，该充电连接器包括壳体、置于所述壳体内的PCB板及散热风扇，所述PCB板与外部电源电连接，且其上设置有至少两种型号的充电端子，所述充电连接器还包括活动固定于壳体上表面的塑料盖，所述壳体上开设有至少两个开口，所述PCB板上的充电端子通过所述开口外露。

在现有技术中，中国专利申请201720883公开了充电连接器及充电装置，其中充电连接器包括间隔板以及两块侧板。间隔板相背的两侧面上分别设置有至少一个充电接口，充电接口用于电性耦接电池的充电接口以为电池进行充电。两块侧板分别与间隔板的两侧枢接以使两块侧板能分别相对于间隔板而转动，从而使两块侧板远离枢接处的外边缘能够远离或者靠近间隔板，以暴露出或者遮挡间隔板的两侧面，从而使充电连接器处于打开状态或者折叠状态。其中，在充电连接器为电池进行充电时，至少一块侧板相对于间隔板进行转动以使侧板的外边缘远离间隔板，从而暴露出间隔板至少一侧面的充电接口，为电池进行充电。

以上技术不具有防水功能，且结构复杂，易老化，使用寿命短，当电流较大温度升高时不具有报警功能。

实用新型内容

针对现有技术不足，本实用新型的目的在于一种室外防水耐候充电连接器，通过使用耐候材料提高充电连接器的使用寿命，充电连接器内部底侧设有温度警报器，可以起到预防火灾的作用，密封盖的设计起到了防水的作用。

本实用新型提供如下技术方案：

一种室外防水耐候充电连接器，包括密封盖、底座；所述底座上设置有插孔，底座内部设置有金属接触片；所述金属接触片连接金属片；所述金属片连接线缆；所述密封盖的一侧与底座的一侧连接；所述密封盖与底座之间设置有密封槽；所述密封槽内设置有密封垫；所述密封盖(5)的侧边开设有放置插座线缆的卡槽，所述卡槽上设置有弹性密封部。

优选的，所述底座内部底侧设有温度警报器；所述温度警报器与金属片连接。

优选的，所述密封盖为半圆柱状。

优选的，所述密封盖与底座之间的密封槽设有通线孔。

优选的，所述温度警报器包括温度传感器、处理器及报警器。所述温度传感器和报警器均与处理器连接，并均通过底座内的电源供电。当温度传感器检测到的温度超过预设的阈值时，处理器控制报警器进行报警。

优选的，所述底座中的线缆上还设置有开关，所述开关与处理器连接；当温度传感器检测到的温度超过预设的阈值时，处理器控制报警器进行报警，并使开关断开，以保证安全。

优选的，所述底座为长方体或者圆柱体结构。

优选的，所述密封盖采用硬质塑料并具有一定的强度。

优选的，所述温度警报器由充电连接器供电。

优选的，所述底座为长方体或者圆柱体结构。

优选的，所述线缆穿过底座处采用阻燃材料密封。

优选的，所述密封盖的一侧与底座的一侧采用合页弹簧连接。

优选的，所述底座采用耐候防水材料，聚苯硫醚(PPS)，聚砜(PSF)，聚酰亚胺(PI)，聚芳酯(PAR)，液晶聚合物(LCP)，聚醚醚酮(PEEK)，含氟聚合物、聚碳酸酯等。

与现有技术相比，本实用新型具有以下有益效果：

(1)本实用新型一种室外防水耐候充电连接器，通过使用耐候材料可以使充电连接器耐高温辐射，延长充电连接器的使用寿命。

(2)本实用新型一种室外防水耐候充电连接器，所述充电连接器内部底侧设有温度警报器，当温度高于设定的数值时，温度警报器发出警报，可以起到预防火灾的作用。

(3)本实新用型一种室外防水耐候充电连接器，通过增加密封盖，使充电连接器工作时处于密封环境，起到了防水的作用。

(4)本实新用型一种室外防水耐候充电连接器，体积较小，连接器适用于生活中常用的两孔插头、三孔插头及USB插头，可广泛用于室外环境。

附图说明

为了更清楚地说明本实用新型实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

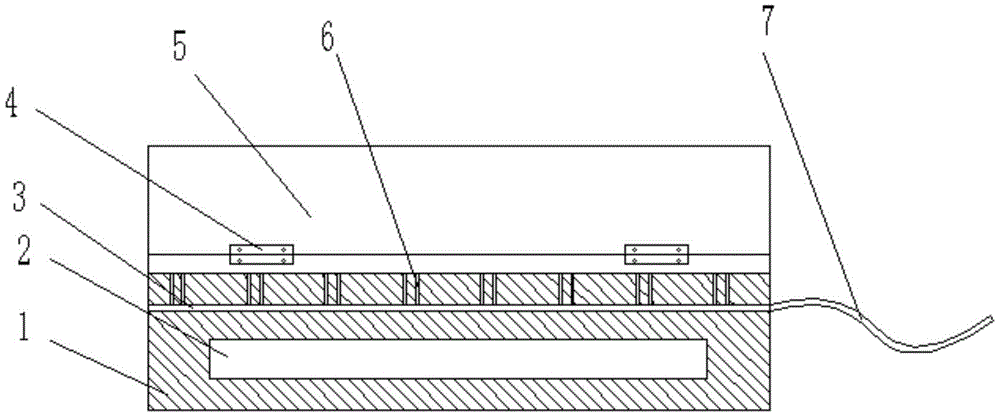

图1是本实用新型的结构示意图。

图2是本实用新型的左视图。

图3是本实用新型的底座俯视图。

图中：1、底座；2、温度警报器；3、金属片；4、弹簧合页；5、密封盖；6、金属接触片；7、线缆。

具体实施方式

为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述。显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。

因此，以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。

如图1-3所示，一种室外防水耐候充电连接器，包括密封盖5、底座1；所述底座1上设置有插孔，底座1内部设置有金属接触片6；所述金属接触片6连接金属片3；所述金属片6连接线缆7；所述密封盖5的一侧与底座1的一侧连接；所述密封盖5与底座1之间设置有密封槽；所述底座1内部底侧设有温度警报器2；所述温度警报器2与金属片3连接。所述温度传感器和报警器均与处理器连接，并均通过底座内的电源供电。当温度传感器检测到的温度超过预设的阈值时，处理器控制报警器进行报警。

所述密封盖5为半圆柱状；所述密封盖5与底座1之间的密封槽设有通线孔；所述温度警报器2由温度传感器，信号处理器及报警器组成；所述底座1为长方体或者圆柱体结构；所述线缆7穿过底座1处采用阻燃材料密封；所述密封盖5采用硬质塑料并具有一定的强度；所述温度警报器2由充电连接器供电；所述底座1为长方体或者圆柱体结构；所述密封盖5的一侧与底座1的一侧采用合页弹簧连接，可以使密封盖5与底座1严密闭合；所述底座1采用耐候防水材料，聚苯硫醚(PPS)，聚砜(PSF)，聚酰亚胺(PI)，聚芳酯(PAR)，液晶聚合物(LCP)，聚醚醚酮(PEEK)，含氟聚合物、聚碳酸酯等。

工作原理：本装置底座1采用耐候材料，具有耐高温耐辐射性能，延长了充电连接器的使用寿命；底座1内侧底部设有温度警报器2，当充电时底座温度达到设定值时，温度警报器2发出警报，可以有效预防火灾的发生；在连接充电器器工作时，密封盖5在弹簧合页4的作用下与底座1紧密结合，使充电连接装置处于一个密封的环境，起到防水的效果，可广泛应用于室外环境。

通过上述技术方案得到的装置是室外防水耐火装置，通过改变材料，设置防水结构，增加温度检测报警装置，使装置具有耐候、防水，防火的特点，有效延长了充电连接装置使用寿命，降低了火灾发生的概率。本装置体积较小，使用方便，适用范围较广，尤其是城市的老居民区及工程工地。本技术方案中的插座的金属触片、金属片、插孔及具体的电路连接、附图中插孔的布局均为现有技术，在此不再赘述。

以上所述仅为本实用新型的优选实施方式而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化；凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
