技术领域

本实用新型涉及工具箱技术领域，具体为一种电气设备检修用工具箱。

背景技术

电气设备是我们日常生活赖以生存的设备，但是电气设备在长时间使用往往会出现故障，因此需要定期对电气设备进行维护和检修，从而方便保持电气设备长时间的使用，在维修电气设备时往往会使用维修工具，而工作人员往往会将维修工具存在放在工具箱内，从而方便拿取，但是现有的电气设备工具箱存在以下问题：现有的工具箱多采用凹槽存放工具，这种工具箱往往会导致工具箱内部空间大量浪费，导致工具箱内部空间不能够得到充分的利用，且现有的工具箱只能够单方向打开，从而使得工具箱使用不方便。

实用新型内容

本实用新型的目的在于提供一种电气设备检修用工具箱，旨在改善现有的工具箱多采用凹槽存放工具，这种工具箱往往会导致工具箱内部空间大量浪费，导致工具箱内部空间不能够得到充分的利用，且现有的工具箱只能够单方向打开，从而使得工具箱使用不方便的问题。

本实用新型是这样实现的：

一种电气设备检修用工具箱，包括底座和底座上表面前后两端对称安装的第一分装盒，底座两侧均设有三对连接头，对连接头之间均设有卡扣，底座顶端开口，且开口处均有的设有三个施压板，施压板地面均匀的设有一排弹簧，第一分装盒底端设有插头，且第一分装盒两侧靠近底端的位置均设有卡头，两个第一分装盒之间设有的第二分装盒，第二分装盒底端设有插头，且第二分装盒两侧中部对齐第一分装盒所设卡头的位置也设有卡头；底座便于安装第一分装盒和第二分装盒，从而方便底座配合第一分装盒和第二分装盒构成工具箱整体，方便工具箱的拼装和开合，第一分装盒便于从底座上表面前后两端插入底座，从而方便对底座前后两端进行封堵，第二分装盒便于从两个第一分装盒之间插入底座内部，从而方便整个工具箱的拼接。

进一步的，底座地面四个边角处均设有支脚，三对连接头均匀的固定在底座上，且连接头设置在靠近底座上端边缘的位置；支脚便于对底座进行稳定的支撑，方便底座的稳定，连接头便于安装卡扣，连接头均匀的设置便于对齐第一分装盒和第二分装盒，从而方便卡扣将第一分装盒和第二分装盒卡合在底座上，便于第一分装盒、第二分装盒和底座之间相互拼接成一整体。

进一步的，第一分装盒内部设有第一放置板，且第一放置板朝向外侧的一面设有若干工具套；第一放置板便于放置工具，从而方便对工具进行放置拿取，工具套便于插入工具，从而方便对工具进行限位，便于工具稳定放置在安装板上。

进一步的，第一分装盒顶端中部设有一对连接头，连接头之间设有提手，插头底面尺寸和施压板的尺寸相匹配；连接头便于安装提手，便于提手的旋转，从而方便提手的使用，提手便于两个第一分装盒的提手配合在一起，从而方便对工具箱进行移动，插头便于第一分装盒底端插入底座内部，从而方便第一分装盒和底座进行连接。

进一步的，第二分装盒内部设有第二放置板，且第二放置板两侧均设有工具套；第二放置板便于在两面均可放置工具，从而得以增大工具箱内部空间的利用率，工具套便于放置工具，便于对工具进行限位。

进一步的，第二分装盒顶端中部内嵌式把手，内嵌式把手不与第二分装盒内部相通；这种结构避免第二分装盒如果设置突出的把手和提手会发生干涉的问题，方便了第二分装盒的拉出和推入。

使用时将不同种类的工具分别套在对应的工具套上，然后将装好工具的第一分装盒和第二分装盒底端对齐对应的施压板，并对第一分装盒和第二分装盒施加压力，从而使得第二分装盒和第二分装盒底端的插头插入底座内部，然后翻转卡扣，使得卡扣卡在卡头上，从而达到卡扣对第一分装盒和第二分装盒之间配合底座连接在一起，移动时只需同时握住两个第一分装盒的提手即可移动，在使用工具时只需要将对应的分装盒两侧的卡头和卡扣脱离，之后拉出对应的分装盒即可使用。

与现有技术相比，本实用新型的有益效果是：本实用新型通过对电气设备维修用工具箱进行改良和优化，使得工具箱内部空间能够得到充分的利用，且这种工具箱相对同等体积的工具箱能够存放更多的工具，避免了工具箱内部的空间遭到大量的浪费，同时这种工具箱方便开启和关闭，也便于对工具箱内的工具进行拿取，便于工具箱的使用。

附图说明

为了更清楚地说明本实用新型实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

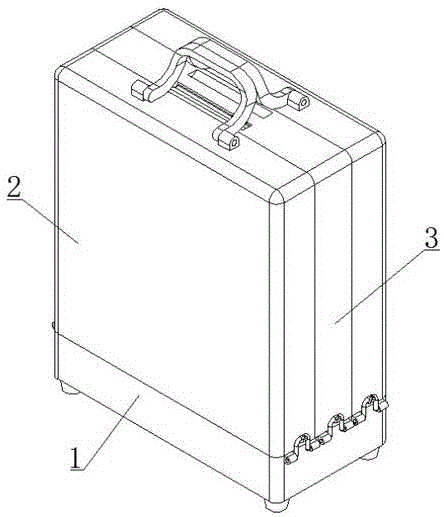

图1是本实用新型工具箱在前部俯视角下的结构示意图；

图2是本实用新型工具箱在后部仰视角下的结构示意图；

图3是本实用新型底座在前部俯视角下的结构示意图；

图4是本实用新型底座分解时在后部仰视角下的结构示意图；

图5是本实用新型第一分装盒在前部俯视角下的结构示意图；

图6是本实用新型第二分装盒在前部俯视角下的结构示意图；

图中：1-底座；11-支脚；12-连接头；13-卡扣；14-施压板；141-弹簧；2-第一分装盒；21-第一放置板；22-提手；23-插头；24-卡头；3-第二分装盒；31-第二放置板；32-内嵌式把手。

具体实施方式

为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。因此，以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施方式。

实施例：参照图1和图2所示：一种电气设备检修用工具箱，包括底座1和底座1上表面前后两端对称安装的第一分装盒2，两个第一分装盒2之间设有的第二分装盒3；底座1便于安装第一分装盒2和第二分装盒3，从而方便底座1配合第一分装盒2和第二分装盒3构成工具箱整体，方便工具箱的拼装和开合，第一分装盒2便于从底座1上表面前后两端插入底座1，从而方便对底座1前后两端进行封堵，第二分装盒3便于从两个第一分装盒2之间插入底座1内部，从而方便整个工具箱的拼接；这种结构使得工具箱内部空间能够得到充分的利用，且这种工具箱相对同等体积的工具箱能够存放更多的工具，避免了工具箱内部的空间遭到大量的浪费，同时这种工具箱方便开启和关闭，也便于对工具箱内的工具进行拿取，便于工具箱的使用。

参照图3和图4所示：底座1地面四个边角处均设有支脚11，且底座1两侧均设有三对连接头12；支脚11便于对底座1进行稳定的支撑，方便底座1的稳定，连接头12便于安装卡扣13；三对连接头12均匀的固定在底座1上，且连接头12设置在靠近底座1上端边缘的位置，且每对连接头12之间均设有卡扣13；连接头12均匀的设置便于对齐第一分装盒2和第二分装盒3，从而方便卡扣13将第一分装盒2和第二分装盒3卡合在底座1上，便于第一分装盒2、第二分装盒3和底座1之间相互拼接成一整体；底座1顶端开口，且开口处均有的设有三个施压板14，施压板14地面均匀的设有一排弹簧141；施压板14便于在第一分装盒2和第二分装盒3压入底座1后由于弹簧141将施压板14向上推，从而使得第一分装盒2和第二分装盒3由向上移动的趋势，从而方便第一分装盒2和第二分装盒3与卡扣13之间配合稳定，工具盒拼装时整体的稳定性。

参照图5所示：第一分装盒2内部设有第一放置板21，且第一放置板21朝向外侧的一面设有若干工具套；第一放置板21便于放置工具，从而方便对工具进行放置拿取，工具套便于插入工具，从而方便对工具进行限位，便于工具稳定放置在安装板上；第一分装盒2顶端中部设有一对连接头12，且连接头12之间设有提手22；连接头12便于安装提手22，便于提手22的旋转，从而方便提手22的使用，提手22便于两个第一分装盒2的提手22配合在一起，从而方便对工具箱进行移动；第一分装盒2底端设有插头23，且插头23底面尺寸和施压板14的尺寸相匹配；插头23便于第一分装盒2底端插入底座1内部，从而方便第一分装盒2和底座1进行连接；第一分装盒2两侧靠近底端的位置均设有卡头24；卡头24便于配合卡扣13，从而方便卡扣13卡在第一分装盒2上，从而第一分装盒2和底座1连接在一起。

参照图6所示：第二分装盒3内部设有第二放置板31，且第二放置板31两侧均设有工具套；第二放置板31便于在两面均可放置工具，从而得以增大工具箱内部空间的利用率，工具套便于放置工具，便于对工具进行限位；第二分装盒3底端设有插头23，第二分装盒3两侧中部对齐第一分装盒2所设卡头24的位置也设有卡头24；插头23便于第二分装盒3插入底座1内部，从而方便插头23和底座1之间进行拼接，卡头24便于配合卡扣13，从而方便卡扣13卡在卡头24上，便于第二分装盒3的稳定安装；第二分装盒3顶端中部内嵌式把手32，且内嵌式把手32不与第二分装盒3内部相通；这种结构避免第二分装盒3如果设置突出的把手和提手22会发生干涉的问题，方便了第二分装盒3的拉出和推入。

使用方法：使用时将不同种类的工具分别套在对应的工具套上，然后将装好工具的第一分装盒2和第二分装盒3底端对齐对应的施压板14，并对第一分装盒2和第二分装盒3施加压力，从而使得第二分装盒3和第二分装盒3底端的插头23插入底座1内部，然后翻转卡扣13，使得卡扣13卡在卡头24上，从而达到卡扣13对第一分装盒2和第二分装盒3之间配合底座1连接在一起，移动时只需同时握住两个第一分装盒2的提手22即可移动，在使用工具时只需要将对应的分装盒两侧的卡头24和卡扣13脱离，之后拉出对应的分装盒即可使用。

以上所述仅为本实用新型的优选实施方式而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
