技术领域

本实用新型涉及服务器散热技术领域，具体为一种新型数据库服务器用散热装置。

背景技术

目前，数据库服务器是提供计算服务的设备。由于服务器需要响应服务请求，并进行处理，因此一般来说数据库服务器应具备承担服务并且保障服务的能力。数据库服务器在工作时会产生大量的热量。

数据库的服务器都是由多个计算机组件组合构成，全部固定放置在柜体内，然后在其后端设置多个散热风扇辅助散热，但是计算机工作产生的热量都是向上方散去的，即使设置多个散热扇，也无法将全部的热量抽送走，会有很多热量积累在上端放置计算机的隔板下端，同时由于计算机自身的散热进风大多设置在下端，这会导致下端计算机工作产生的热量向上流动后从上端计算机的进风口进入上端的计算机内，从而对其他的计算机散热造成影响，使得服务器的散热效果不佳。因此，我们提出一种新型数据库服务器用散热装置。

实用新型内容

本实用新型的目的在于提供一种新型数据库服务器用散热装置，通过在用于放置固定计算机的放置框内固定有铜管，使铜管的两侧与外界的水冷设备连通后，可以使计算机工作产生上升的且无法被风扇吹走的热量吸收去，配合风扇散热效果更好，且能够使从下方进入上端计算机内部的空气温度较低，具有较好的散热效果，解决了背景技术中所提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型数据库服务器用散热装置，包括柜体和放置框，所述放置框为多个，放置框横向固定在柜体的内部，且多个放置框之间的竖直距离相等；

所述放置框的内部呈S型固定有铜管，铜管的左侧和右侧分别连接有进水管和出水管，且进水管和出水管均与铜管连通，多个放置框内部固定铜管的进水管和出水管分别与柜体两侧设置的导水管连通，所述铜管上端和下端的放置框表面均焊接固定有隔网，放置框上端后侧的柜体表面设置有通风网，且每个放置框的上端均设置有三个通风网。

作为本实用新型的一种优选实施方式，所述柜体的两侧表面均设置有进风网，进风网为多个，且多个进风网均匀的分布在柜体的两侧。

作为本实用新型的一种优选实施方式，所述通风网四角的柜体表面均开设有螺孔，且螺孔为多个。

作为本实用新型的一种优选实施方式，所述柜体左侧的导水管与外界水冷设备的流出口连通。

作为本实用新型的一种优选实施方式，所述柜体右侧的导水管与外界水冷设备的流入口连通。

与现有技术相比，本实用新型的有益效果如下：

1.本实用新型的新型数据库服务器用散热装置，通过在用于放置固定计算机的放置框内固定有铜管，使铜管的两侧与外界的水冷设备连通后，可以使计算机工作产生上升的且无法被风扇吹走的热量吸收去，配合风扇散热效果更好，且能够使从下方进入上端计算机内部的空气温度较低，具有较好的散热效果。

2.本实用新型的新型数据库服务器用散热装置，通过使柜体的两侧表面均设置有进风网，进风网为多个，且多个进风网均匀的分布在柜体的两侧，在柜体内部的风扇和铜管对其内部进行排热的同时，进风网保证柜体内部能够进入空气，完成空气的旋环流动。

3.本实用新型的新型数据库服务器用散热装置，通过使通风网四角的柜体表面均开设有螺孔，且螺孔为多个，在需要安装散热风扇时，可以使用螺栓通过螺孔轻松的将风扇固定安装在柜体内部。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

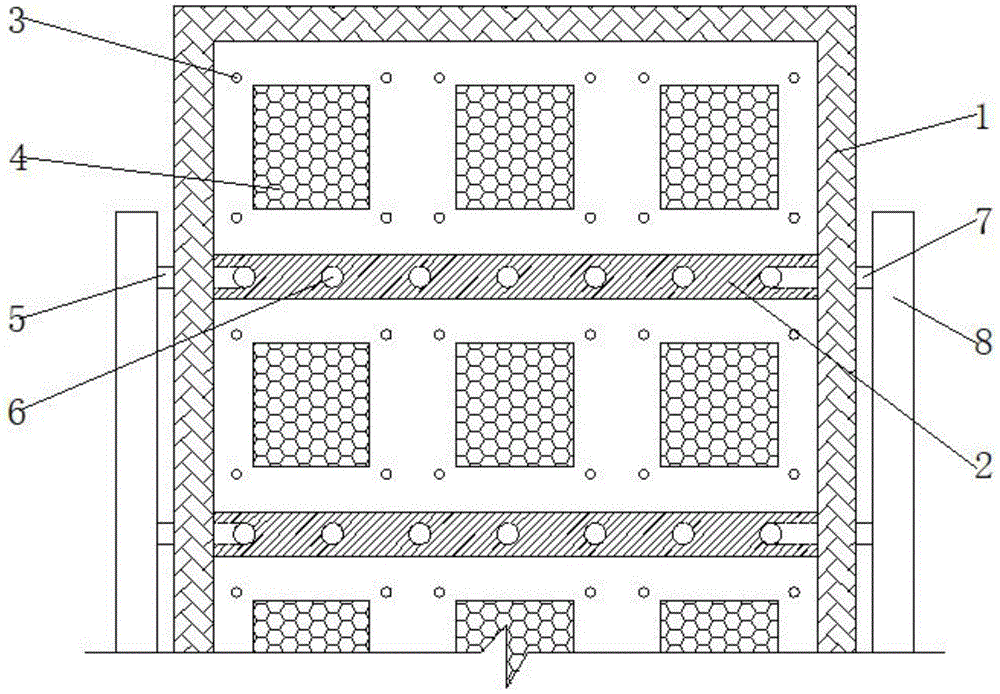

图1为本实用新型新型数据库服务器用散热装置的整体结构示意图；

图2为本实用新型新型数据库服务器用散热装置的放置框结构示意图；

图3为本实用新型新型数据库服务器用散热装置的柜体侧视结构示意图。

图中：1、柜体；2、放置框；3、螺孔；4、通风网；5、进水管；6、铜管；7、出水管；8、导水管；9、隔网；10、进风网。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-3，本实用新型提供一种技术方案：一种新型数据库服务器用散热装置，包括柜体1和放置框2，所述放置框2为多个，放置框2横向固定在柜体1的内部，且多个放置框2之间的竖直距离相等；

所述放置框2的内部呈S型固定有铜管6，铜管6的左侧和右侧分别连接有进水管5和出水管7，且进水管5和出水管7均与铜管6连通，多个放置框2内部固定铜管6的进水管5和出水管7分别与柜体1两侧设置的导水管8连通，所述铜管6上端和下端的放置框2表面均焊接固定有隔网9，放置框2上端后侧的柜体1表面设置有通风网4，且每个放置框2的上端均设置有三个通风网4。

本实施例中(请参阅图1和图2)通过在用于放置固定计算机的放置框2内固定有铜管6，使铜管6的两侧与外界的水冷设备连通后，可以使计算机工作产生上升的且无法被风扇吹走的热量吸收去，配合风扇散热效果更好，且能够使从下方进入上端计算机内部的空气温度较低，具有较好的散热效果。

其中，所述柜体1的两侧表面均设置有进风网10，进风网10为多个，且多个进风网10均匀的分布在柜体1的两侧。

本实施例中(请参阅图3)通过使柜体1的两侧表面均设置有进风网10，进风网10为多个，且多个进风网10均匀的分布在柜体1的两侧，在柜体1内部的风扇和铜管6对其内部进行排热的同时，进风网10保证柜体1内部能够进入空气，完成空气的旋环流动。

其中，所述通风网4四角的柜体1表面均开设有螺孔3，且螺孔3为多个。

本实施例中(请参阅图1)通过使通风网4四角的柜体1表面均开设有螺孔3，且螺孔3为多个，在需要安装散热风扇时，可以使用螺栓通过螺孔3轻松的将风扇固定安装在柜体1内部。

其中，所述柜体1左侧的导水管8与外界水冷设备的流出口连通。

其中，所述柜体1右侧的导水管8与外界水冷设备的流入口连通。

需要说明的是，本实用新型为一种新型数据库服务器用散热装置，包括柜体1、放置框2、螺孔3、通风网4、进水管5、铜管6、出水管7、导水管8、隔网9、进风网10，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本领域技术人员可通过技术手册得知或通过常规实验方法获知，工作时，使用螺栓旋接至螺孔3内将散热风扇固定安装在通风网4的前侧，然后使其与供电设备连接，使组成数据库的计算机被固定在柜体1内部的各个放置框2的上端，使柜体1两侧的导水管8分别与水冷设备的流出端和流入端连接，在计算机正常工作时，风扇将计算机产生的较多热量从通风网4抽送出去，另一部分上升的热量被铜管6内流过的冷却液或者水吸收去，不仅保证柜体1内部热量散热完全，且可以保证上端计算机吸入的空气温度较低，能够提供较好的散热效果，外界空气从进风网10进入。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
