技术领域

本实用新型涉及贴窗机技术领域，具体为一种用于贴窗机的倒角系统。

背景技术

贴窗机也称纸盒窗口贴膜机，主要用于开窗纸盒贴膜，由贴膜，抽纸，上胶，切膜，粘合等几个步骤组成，对各种开窗礼品盒，化装品盒，纸巾盒，开窗瓦楞纸盒的贴膜。

贴窗机工作的过程中需要将切割后的胶片复合在纸盒上，传统的贴窗机都是直接将切割后胶片复合在纸盒上，没有专门的工具对胶片倒角，切割后胶片四角尖锐，使用者再拆纸盒时，胶片的尖角会扎伤使用者的手，给使用者带来一定安全隐患。

实用新型内容

本实用新型的目的在于提供一种用于贴窗机的倒角系统，具有对胶片倒角的优点，解决了传统的贴窗机都是直接将切割后胶片复合在纸盒上，没有专门的工具对胶片倒角，切割后胶片四角尖锐，使用者再拆纸盒时，胶片的尖角会扎伤使用者的手，给使用者带来一定安全隐患的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于贴窗机的倒角系统，包括U形架，所述U形架的内腔转动连接有两个调节螺杆，所述调节螺杆的表面螺纹连接有连接座，所述连接座一侧的底部固定连接有安装板，所述安装板的底部通过螺栓固定安装有胶片倒角架，所述胶片倒角架顶部的一侧固定连接有四个支撑臂，所述支撑臂的顶部固定连接有气缸，两个胶片倒角架相对的一侧开设有胶片通槽，所述胶片通槽内腔的顶部开设有槽体，所述槽体的内腔固定连接有固定板，所述气缸的输出端贯穿至固定板的底部，所述固定板的底部设置有弹性伸缩机构，所述弹性伸缩机构的底部设置有倒角切刀。

优选的，所述弹性伸缩机构包括贯穿至固定板顶部两侧的两个活动杆，所述活动杆的底部固定连接有活动板，所述活动杆的表面套设有弹簧，所述弹簧的顶部与固定板固定连接，所述弹簧的底部与活动板固定连接，所述活动板的底部与倒角切刀固定连接。

优选的，所述U形架的右侧转动连接有与调节螺杆固定连接的扭动把手。

优选的，所述U形架内腔的底部固定连接有刻度板。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过将胶片在输送的过程中经过胶片通槽的内腔，使得气缸的输出端往复的输出，通过弹性伸缩机构的配合，使得倒角切刀间歇性的上下运动对胶片进行倒角，接口达到对胶片倒角的目的，解决了传统的贴窗机都是直接将切割后胶片复合在纸盒上，没有专门的工具对胶片倒角，切割后胶片四角尖锐，使用者再拆纸盒时，胶片的尖角会扎伤使用者的手，给使用者带来一定安全隐患的问题，该用于贴窗机的倒角系统，能够将复合在纸盒上的胶片倒角，很好的对使用者进行保护，避免了使用者因胶片尖角出现扎伤的情况。

2、本实用新型通过刻度板和扭动把手的配合使用，使用者旋转扭动把手可带动调节螺杆转动，由于连接座与调节螺杆为螺纹连接关系，使得连接座在调节螺杆的表面左右运动，进而通过安装板带动胶片倒角架左右运动，调节两个胶片倒角架之间的距离，即可达到适应多种规格胶片的目的。

附图说明

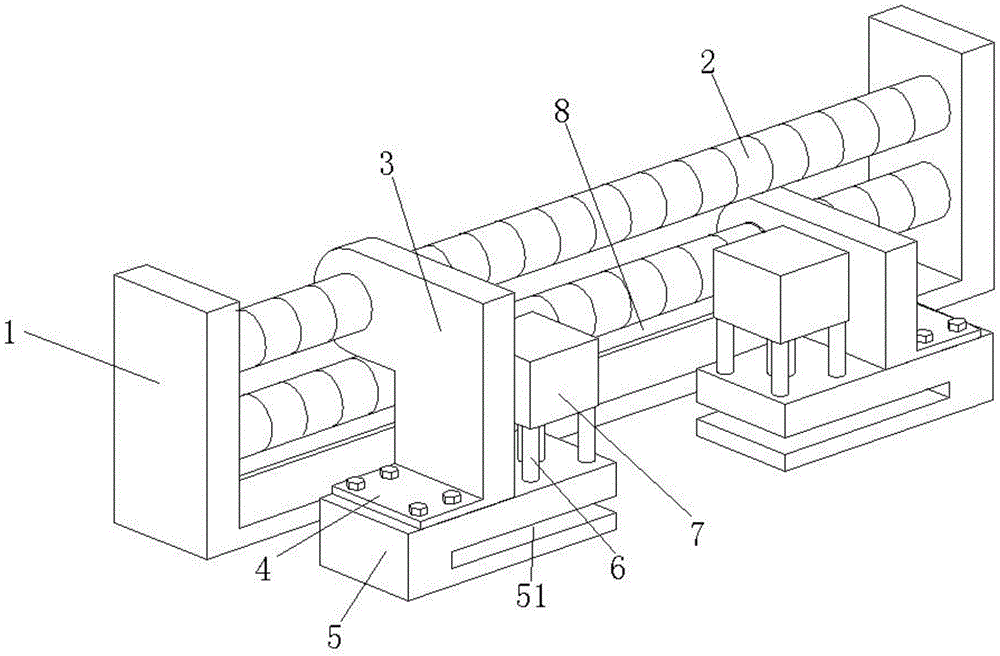

图1为本实用新型结构立体示意图；

图2为本实用新型结构的主视剖面示意图；

图3为本实用新型图2中A的局部结构放大图。

图中：1、U形架；2、调节螺杆；3、连接座；4、安装板；5、胶片倒角架；51、胶片通槽；52、槽体；53、固定板；54、弹性伸缩机构；541、活动杆；542、活动板；543、弹簧；55、倒角切刀；6、支撑臂；7、气缸；8、刻度板；9、扭动把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种用于贴窗机的倒角系统，包括U形架1，U形架1的内腔转动连接有两个调节螺杆2，U形架1的右侧转动连接有与调节螺杆2固定连接的扭动把手9，调节螺杆2的表面螺纹连接有连接座3，U形架1内腔的底部固定连接有刻度板8，通过刻度板8和扭动把手9的配合使用，使用者旋转扭动把手9可带动调节螺杆2转动，由于连接座3与调节螺杆2为螺纹连接关系，使得连接座3在调节螺杆2的表面左右运动，进而通过安装板4带动胶片倒角架5左右运动，调节两个胶片倒角架5之间的距离，即可达到适应多种规格胶片的目的，连接座3一侧的底部固定连接有安装板4，安装板4的底部通过螺栓固定安装有胶片倒角架5，胶片倒角架5顶部的一侧固定连接有四个支撑臂6，支撑臂6的顶部固定连接有气缸7，两个胶片倒角架5相对的一侧开设有胶片通槽51，胶片通槽51内腔的顶部开设有槽体52，槽体52的内腔固定连接有固定板53，气缸7的输出端贯穿至固定板53的底部，固定板53的底部设置有弹性伸缩机构54，弹性伸缩机构54包括贯穿至固定板53顶部两侧的两个活动杆541，活动杆541的底部固定连接有活动板542，活动杆541的表面套设有弹簧543，弹簧543的顶部与固定板53固定连接，弹簧543的底部与活动板542固定连接，活动板542的底部与倒角切刀55固定连接，弹性伸缩机构54的底部设置有倒角切刀55。

工作原理：本实用新型使用时，将U形架1安装在贴窗机上，使得胶片在输送的过程中经过胶片通槽51的内腔，输送的过程中气缸7的输出端伸出时，与活动板542接触，带动活动板542向下运动，使得弹簧543处于拉伸的状态，活动板542带动倒角切刀55对胶片进行倒角，倒角完成后，气缸7的输出端缩回，弹簧543的回复力通过活动板542带动倒角切刀55向上运动，气缸7的往复伸缩，使得倒角切刀55对胶片进行倒角，即可达到对胶片倒角的目的。

综上所述：该用于贴窗机的倒角系统，通过将胶片在输送的过程中经过胶片通槽51的内腔，使得气缸7的输出端往复的输出，通过弹性伸缩机构54的配合，使得倒角切刀55间歇性的上下运动对胶片进行倒角，接口达到对胶片倒角的目的，解决了传统的贴窗机都是直接将切割后胶片复合在纸盒上，没有专门的工具对胶片倒角，切割后胶片四角尖锐，使用者再拆纸盒时，胶片的尖角会扎伤使用者的手，给使用者带来一定安全隐患的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
