技术领域

本实用新型涉及光伏电源光伏板技术领域，尤其涉及一种光伏电源光伏板清洁装置。

背景技术

光伏板架上的太阳能电池板为用于将光能进行转换电能的装置之一，其中太阳能电池板长期至于外界，使得太阳能电池板的端面上会有灰尘覆盖，覆盖的灰尘会影响太阳能电池板的受光率，从而影响太阳能电池板的发电效率。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种光伏电源光伏板清洁装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种光伏电源光伏板清洁装置，包括支座，所述支座的顶端倾斜安装固定有光伏板架，光伏板架的中部设置有太阳能电池板，且光伏板架的两侧安装固定有出水块，出水块的一侧通过水管与水箱内水泵的输出端连接，且水箱安装固定在支座上，且光伏板架的上端连接固定有电机箱，电机箱的内部安装固定有电机，电机两侧的输出轴均与转杆固定，两侧的转杆上均缠绕有拉绳，拉绳穿过电机箱与清洁刷块两侧的滚轮块连接固定，清洁刷块的底端面与太阳能电池板上端面滑动配合，且清洁刷块与电机箱直接安装固定有弹簧。

优选的，所述出水块朝向太阳能电池板的一侧的下部均匀开设有喷水孔，且出水块该侧的上部开设有滚槽。

优选的，所述滚槽内滑动设置有滚轮块，且滚轮块的一侧安装有滚轮，滚轮与滚槽壁滑动配合。

优选的，所述支座的顶端面上安装固定有控制柜，控制柜内设置有单片机。

优选的，所述光伏板架的下端设置有倾斜的切面。

优选的，所述电机为带有自锁轴的双轴电机。

本实用新型的有益效果为：

本实用新型通过控制柜控制清洁刷块自动清洁太阳能电池板的端面，且清洁时会自动出水，清洁完毕后，清洁块可自动复位，从而能够自动、高效的对太阳能电池板端面的清洁，从而使得太阳能电池板受光率不受影响。

附图说明

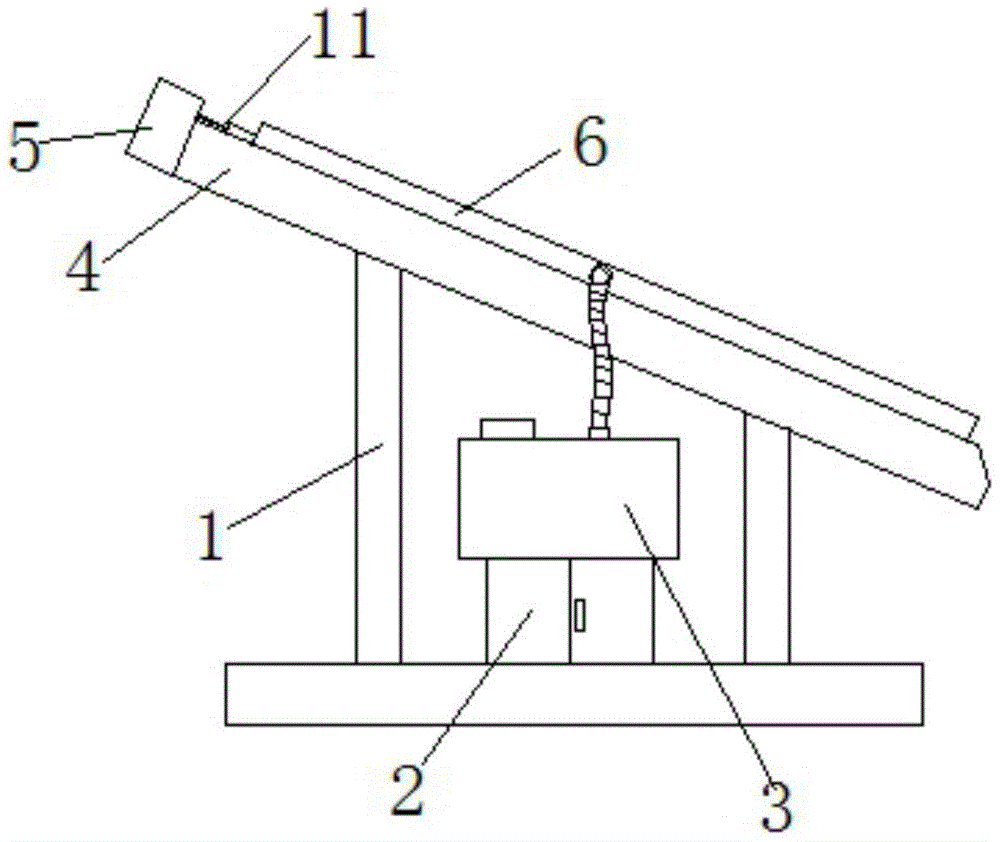

图1为本实用新型提出的一种光伏电源光伏板清洁装置的主视结构示意图；

图2为本实用新型提出的一种光伏电源光伏板清洁装置的俯视结构示意图；

图3为本实用新型提出的一种光伏电源光伏板清洁装置的出水块的侧视图。

图中：1支座、2控制柜、3水箱、4光伏板架、5电机箱、6出水块、7电机、8弹簧、9清洁刷块、10滚轮块、11拉绳、12喷水孔、13滚槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种光伏电源光伏板清洁装置，包括支座1，支座1的顶端倾斜安装固定有光伏板架4，光伏板架4的中部设置有太阳能电池板，且光伏板架4的两侧安装固定有出水块6，光伏板架4的下端设置有倾斜的切面。

出水块6的一侧通过水管与水箱3内水泵的输出端连接，水箱3安装固定在支座1上，出水块6朝向太阳能电池板的一侧的下部均匀开设有喷水孔12，且出水块6该侧的上部开设有滚槽13。

光伏板架4的上端连接固定有电机箱5，电机箱5的内部安装固定有电机7，电机7为带有自锁轴的双轴电机。

电机7两侧的输出轴均与转杆固定，两侧的转杆上均缠绕有拉绳11，拉绳11穿过电机箱5与清洁刷块9两侧的滚轮块10连接固定，清洁刷块9的底端面与太阳能电池板上端面滑动配合，且清洁刷块9与电机箱5直接安装固定有弹簧8。

其中，滚槽13内滑动设置有滚轮块10，且滚轮块10的一侧安装有滚轮，滚轮与滚槽壁滑动配合。

支座1的顶端面上安装固定有控制柜2，控制柜2内设置有单片机，且控制柜2内的单片机型号为AT89C51，且控制柜2内的单片机与水箱3内的水泵以及电机箱5内的电机7通过电连接。

本实施例中，在进行光伏板架4上的太阳能电池板的清洁时，通过控制柜2内的单片机定时控制电机7松开轴锁，使得清洁刷块9在弹簧8的作用下被弹出，清洁刷块9通过滚轮块10便捷的在滚槽13内滑动，同时拉绳11跟着被拉出，同时控制柜2内的单片机控制水泵将水输送至出水块6中，然后从喷水孔12中喷出，清洁刷块9对喷湿后的太阳能电池板表面进行擦拭，从而将太阳能电池板表面的灰尘擦掉，且多余的灰尘和水被推至从光伏板架4一侧的斜切面掉落。

一次清洁完毕后，控制柜2控制水泵停止工作，电机7转动带动拉绳11收卷，将清洁刷块9复位，同时转轴锁紧。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
