技术领域

本实用新型涉及锂电池技术领域，具体为一种锂电池烘干装置。

背景技术

锂金属电池一般是使用二氧化锰为正极材料、金属锂或其合金金属为负极材料、使用非水电解质溶液的电池。随着数码产品如手机、笔记本电脑等产品的广泛使用，锂离子电池以优异的性能在这类产品中得到广泛应用，并在逐步向其他产品应用领域发展。

锂电池在生产的过程中会使用烘干的工序。然而现有的锂电池烘干设备，烘干的速度较慢，从而降低了锂电池的生产效率。针对上述问题，在原有锂电池烘干设备的基础上进行创新设计。

实用新型内容

本实用新型的目的在于提供一种锂电池烘干装置，以解决上述背景技术中提出锂电池烘干的速度较慢，从而降低了锂电池的生产效率的问题。

为实现上述目的，本实用新型提供如下技术方案：一种锂电池烘干装置，包括装置本体、顶盖、储物板和电池槽，所述装置本体的下方设置有热风炉，且热风炉通过支撑柱与装置本体相互连接，所述热风炉的外侧设置有输风管，且输风管的上方连接有出风口，同时出风口安装在装置本体的内部下表面上方，所述顶盖安装在装置本体的顶部，且顶盖的上方从左到右依次设置有湿度检测装置和温度检测装置，同时顶盖的左右两端和装置本体的上端左右两侧通过卡环相互连接，所述储物板固定在装置本体的内部，且储物板的外侧设置有加热块，所述储物板的左右两端设置有连接件，且连接件通过连接杆与装置本体相互连接，所述电池槽开设在储物板的表面，且电池槽的内部左侧安装有固定块，同时固定块的外侧安装有伸缩块。

优选的，所述热风炉关于装置本体的轴线对称设置有2个，且热风炉的上方均安装有支撑柱，同时热风炉均通过输风管连接有出风口。

优选的，所述顶盖与装置本体互为平行设置，且顶盖通过卡环与装置本体组成卡扣安装结构。

优选的，所述储物板关于连接件构成拆卸安装结构，且储物板的表面开设的电池槽的数量为16个。

优选的，所述连接杆关于连接件设置为相互垂直结构，且连接件的外侧均设置有连接杆。

优选的，所述加热块安装在储物板的上方和左右两侧。

与现有技术相比，本实用新型的有益效果是：该锂电池烘干装置，通过装置本体内部的加热块进行初步烘干，顶盖上方设置了温度检测装置和湿度检测装置，可以及时检测到装置本体内部的烘干情况，然后然后通过装置下方的热风炉吹风对其进行风干，整体的设计采用了加热烘干和吹风烘干，有效的解决了烘干的速度较慢，从而降低了锂电池的生产效率的问题。

附图说明

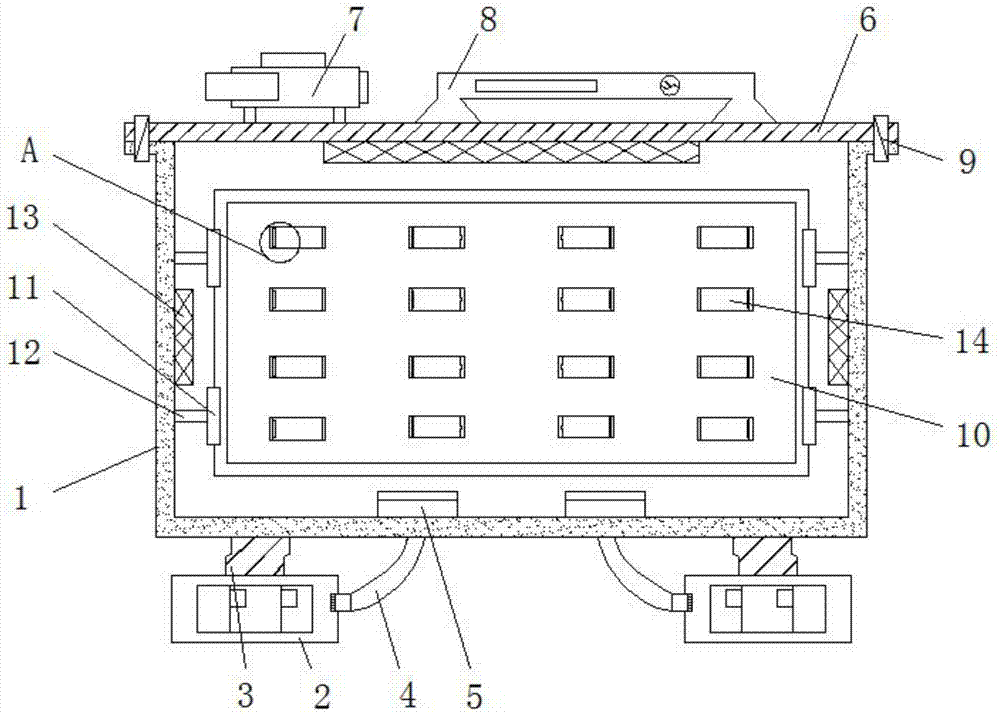

图1为本实用新型主体结构示意图；

图2为本实用新型俯视结构示意图；

图3为本实用新型图1中A处结构示意图。

图中：1、装置本体；2、热风炉；3、支撑柱；4、输风管；5、出风口；6、顶盖；7、湿度检测装置；8、温度检测装置；9、卡环；10、储物板；11、连接件；12、连接杆；13、加热块；14、电池槽；15、伸缩块；16、固定块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种锂电池烘干装置，包括装置本体1、热风炉2、支撑柱3、输风管4、出风口5、顶盖6、湿度检测装置7、温度检测装置8、卡环9、储物板10、连接件11、连接杆12、加热块13、电池槽14、伸缩块15和固定块16，装置本体1的下方设置有热风炉2，且热风炉2通过支撑柱3与装置本体1相互连接，热风炉2关于装置本体1的轴线对称设置有2个，且热风炉2的上方均安装有支撑柱3，同时热风炉2均通过输风管4连接有出风口5，设置2个热风炉2加快了对锂电池烘干的效率，热风炉2上方设置支撑柱3加大了装置整体的稳固性能，热风炉2的外侧设置有输风管4，且输风管4的上方连接有出风口5，同时出风口5安装在装置本体1的内部下表面上方，顶盖6安装在装置本体1的顶部，且顶盖6的上方从左到右依次设置有湿度检测装置7和温度检测装置8，同时顶盖6的左右两端和装置本体1的上端左右两侧通过卡环9相互连接，顶盖6与装置本体1互为平行设置，且顶盖6通过卡环9与装置本体1组成卡扣安装结构，平行设置确保了顶盖6与装置本体1顶部盖和的时候装置的密闭性，卡扣安装结构较为简单便捷，储物板10固定在装置本体1的内部，且储物板10的外侧设置有加热块13，加热块13安装在储物板10的上方和左右两侧，多侧均安装有加热块13加快了对锂电池烘干的效率，储物板10的左右两端设置有连接件11，且连接件11通过连接杆12与装置本体1相互连接，储物板10关于连接件11构成拆卸安装结构，且储物板10的表面开设的电池槽14的数量为16个，拆卸安装结构便于对锂电池进行安装和拆卸，设置16个电池槽14可以同时烘干较多的锂电池，连接杆12关于连接件11设置为相互垂直结构，且连接件11的外侧均设置有连接杆12，垂直安装结构增大了储物板10与装置本体1之间安装的稳定性，电池槽14开设在储物板10的表面，且电池槽14的内部左侧安装有固定块16，同时固定块16的外侧安装有伸缩块15。

工作原理：首先将锂电池安装至储物板10表面开设的电池槽14，然后完成盖板6与装置本体1之间的盖和，此时可以打开加热块13和装置本体1下方的热风炉2，由于盖板6的上方设置了湿度检测装置7和温度检测装置8，因为可以通过观察湿度检测装置7和温度检测装置8判断锂电池的烘干情况，由于储物板10表面开设了多个电池槽14，因此可以同时对多个锂电池进行烘干，加快了锂电池烘干的效率，储物板10的外侧设置了连接件11，并且11的外侧均通过12与装置本体1进行固定，从而加大了烘干时装置的稳定性能，整体的设计采用了加热烘干和吹风烘干，有效的解决了烘干的速度较慢，从而降低了锂电池的生产效率的问题，这就是该锂电池烘干装置的工作原理。

最后应当说明的是，以上内容仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，本领域的普通技术人员对本实用新型的技术方案进行的简单修改或者等同替换，均不脱离本实用新型技术方案的实质和范围。
