技术领域

本实用新型涉及锂电池技术领域，具体为一种锂电池除尘用固定箱。

背景技术

锂电池一般是使用二氧化锰为正极材料、金属锂或其合金金属为负极材料、使用非水电解质溶液的电池。随着数码产品如手机、笔记本电脑等产品的广泛使用，锂离子电池以优异的性能在这类产品中得到广泛应用，并在逐步向其他产品应用领域发展。

锂电池在生产的过程中通常外表会覆盖一层灰尘。然而现有的锂电池除尘装置，无法进行较多的锂电池同时除尘，从而降低了锂电池的除尘效率。针对上述问题，在原有锂电池除尘装置的基础上进行创新设计。

实用新型内容

本实用新型的目的在于提供一种锂电池除尘用固定箱，以解决上述背景技术中提出无法进行较多的锂电池同时除尘，从而降低了锂电池的除尘效率的问题。

为实现上述目的，本实用新型提供如下技术方案：一种锂电池除尘用固定箱，包括除尘箱、第一转轴、第二转轴和风扇，所述除尘箱的内部左下端设置有箱内底座，且箱内底座的上方安装有电机，所述第一转轴安装在电机的右侧，且第一转轴与电机通过第一皮带相互连接，同时第一转轴的上方安装有储物板，所述储物板的表面设置有电池槽，且储物板的下方安置有限位板，所述第二转轴安装在除尘箱的右端，且第二转轴的上下两端均设置有固定件，同时第二转轴通过第二皮带与第一转轴相互连接，所述第二转轴的外侧固定有连接板，且连接板的外侧安装有毛刷，所述风扇安装在除尘箱的内部顶端，且风扇通过固定块与除尘箱相互连接。

优选的，所述电机与箱内底座构成拆卸安装结构，且电机最上端的所在位置低于储物板最下方的所在位置。

优选的，所述第一皮带与第二皮带均与箱内底座构成平行结构，且第一皮带和第二皮带均采用橡胶材质。

优选的，所述储物板的外表面等间距开设有电池槽，其电池槽的形状大小完全相同。

优选的，所述连接板与毛刷采用一体化结构，且毛刷为较软材质刷毛。

优选的，所述风扇设置在除尘箱的轴线上，且风扇与固定块构成拆卸安装结构。

与现有技术相比，本实用新型的有益效果是：该锂电池除尘用固定箱，通过电机带动储物板和连接板进行转动，然后储物板和连接板上分别设置了电池槽和毛刷，储物板表面设置了较多的电池槽，因此可以同时对较多的锂电池进行清理，储物板上方设置了风扇，可以在除尘时对其进行吹风，整体的设计增加了锂电池安装的数量，增大了空气的流动性，有效的提高了除尘的效率，从而加快了锂电池的生产效率。

附图说明

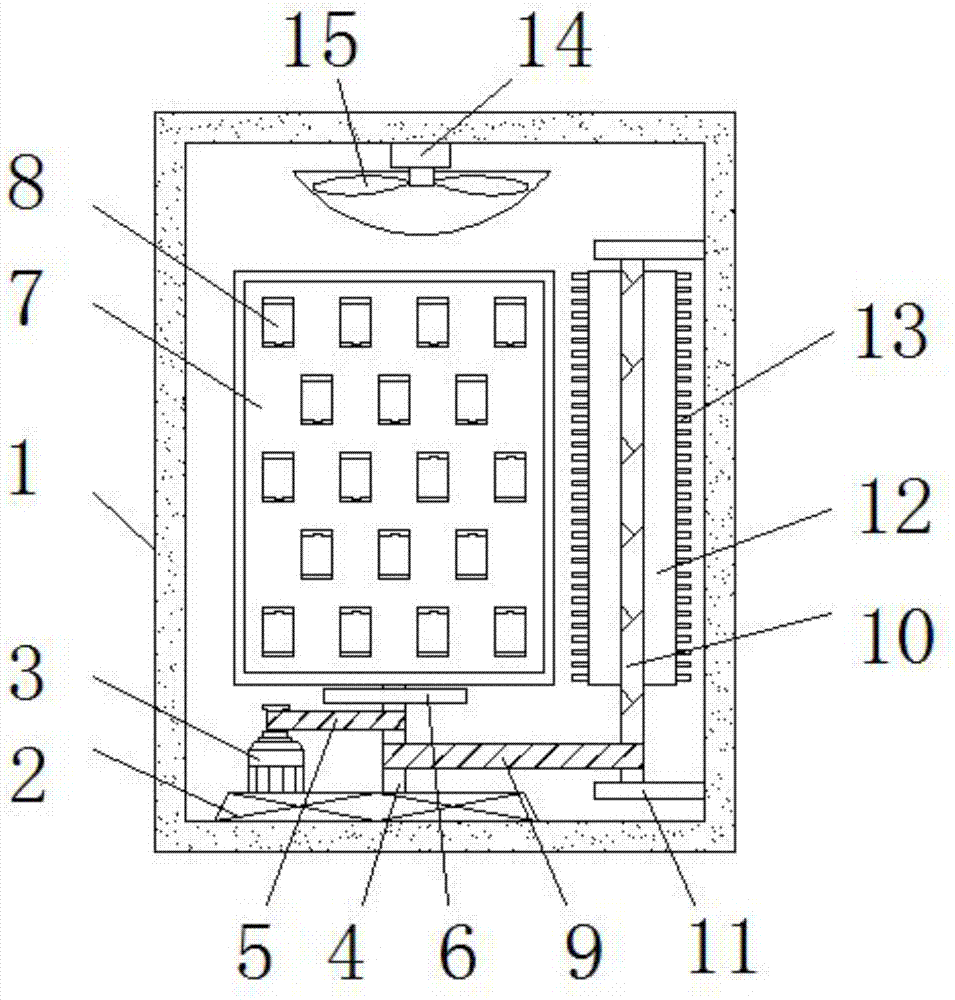

图1为本实用新型主视结构示意图；

图2为本实用新型左视结构示意图；

图3为本实用新型俯视结构示意图。

图中：1、除尘箱；2、箱内底座；3、电机；4、第一转轴；5、第一皮带；6、限位板；7、储物板；8、电池槽；9、第二皮带；10、第二转轴；11、固定件；12、连接板；13、毛刷；14、固定块；15、风扇。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种锂电池除尘用固定箱，包括除尘箱1、箱内底座2、电机3、第一转轴4、第一皮带5、限位板6、储物板7、电池槽8、第二皮带9、第二转轴10、固定件11、连接板12、毛刷13、固定块14和风扇15，除尘箱1的内部左下端设置有箱内底座2，且箱内底座2的上方安装有电机3，电机3与箱内底座2构成拆卸安装结构，且电机3最上端的所在位置低于储物板7最下方的所在位置，拆卸安装结构便与对电机3和皮带进行更换，电机3位置较低保证了其正常运行时不会与储物板7的底部产生摩擦，第一转轴4安装在电机3的右侧，且第一转轴4与电机3通过第一皮带5相互连接，同时第一转轴4的上方安装有储物板7，第一皮带5与第二皮带9均与箱内底座2构成平行结构，且第一皮带5和第二皮带9均采用橡胶材质，平行设置了保证了其可以进行正常运转，橡胶材质摩擦性能较强且便于更换，储物板7的表面设置有电池槽8，且储物板7的下方安置有限位板6，储物板7的外表面等间距开设有电池槽8，其电池槽8的形状大小完全相同，可以同时对多个锂电池进行除尘，第二转轴10安装在除尘箱1的右端，且第二转轴10的上下两端均设置有固定件11，同时第二转轴10通过第二皮带9与第一转轴4相互连接，第二转轴10的外侧固定有连接板12，且连接板12的外侧安装有毛刷13，连接板12与毛刷13采用一体化结构，且毛刷13为较软材质刷毛，一体化结构设置稳固性强，保证连接板12转动时毛刷13不会脱落，较软的材质避免毛刷对锂电池造成损坏，风扇15安装在除尘箱1的内部顶端，且风扇15通过固定块14与除尘箱1相互连接，风扇15设置在除尘箱1的轴线上，且风扇15与固定块14构成拆卸安装结构，可以使吹风更加均匀，拆卸安装结构使检修和更换更加方便。

工作原理：首先将锂电池装入储物板7表面开设的电池槽8内部，由于储物板7的表面开设了多个电池槽8，因此可以同时对多个同规格的锂电池进行除尘，接着打开电机3，电机3通过第一皮带5带动第一转轴4上的储物板7进行转动，同时第一转轴4通过第二皮带9带动第二转轴10旋转，第二转轴10上的毛刷13可以对其进行清扫除去其表面的灰尘，毛刷13采用了较软的材质，因此避免了除尘时对锂电池表面造成的伤害，由于装置内部顶端设置了风扇15，因此可以在除尘时对其内部进行吹风，整体的设计增加了锂电池安装的数量，增大了空气的流动性，有效的提高了除尘的效率。

最后应当说明的是，以上内容仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，本领域的普通技术人员对本实用新型的技术方案进行的简单修改或者等同替换，均不脱离本实用新型技术方案的实质和范围。
