技术领域

本实用新型涉及新能源设备技术领域，具体是一种新能源电池用散热装置。

背景技术

随着社会的发展，人们对新能源设备的需求越来越大，对新能源设备的性能也越来越高，例如在对新能源电池进行散热方便，现有的新能源电池用散热装置的散热效果不好，散热效率比较低，同时现有的散热装置不能在新能源电池的使用和移动时对其进行减震，影响了新能源电池的实用寿命。

实用新型内容

本实用新型的目的在于提供一种新能源电池用散热装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种新能源电池用散热装置，包括散热箱和设置在散热箱内的散热装置，散热箱内设置有用于放置新能源电池的支撑台，所述散热装置包括电动伸缩杆、导热硅和水冷箱，所述电动伸缩杆的固定端固定安装在散热箱的顶部内壁，电动伸缩杆的自由端固定安装在水冷箱的顶部，水冷箱的底部设有开口，所述导热硅固定安装在水冷箱底部的开口处，水冷箱与导热硅接触部位密封，水冷箱的顶部内壁固定安装有喷淋盘，喷淋盘上连通设置有雾化喷头，所述散热箱的底部固定安装有水箱，水箱上固定安装有进水管和出水管，所述喷淋盘上连通设置有喷淋管，喷淋管通过软管与出水管之间相连通，喷淋管上设置有水泵且水泵固定安装在水冷箱上，所述水冷箱的底部连通设置有回流管，回流管通过软管与进水管之间相连通，所述支撑台与散热箱的底部内壁之间通过弹簧弹性连接，所述水箱的底部设置有万向轮。

作为本实用新型进一步的方案：所述导热硅上均布设置有导热硅片。

作为本实用新型再进一步的方案：所述散热箱的侧面开设有进风口，散热箱的顶部开设有出风口，散热箱顶部内壁位于出风口处通过固定块固定安装有防尘网，散热箱上的进风口处固定安装有散热风机，散热风机上固定安装有防尘罩。

作为本实用新型再进一步的方案：所述散热风机的设置个数为两个且对应固定安装在散热箱上靠近喷淋管与回流管的一侧。

作为本实用新型再进一步的方案：所述喷淋管与回流管均为蛇形管。

与现有技术相比，本实用新型的有益效果是：

通过控制电动伸缩杆将水冷箱底部的导热硅与新能源电池相接触，新能源电池产生的热量即可快速的传导在导热硅上，启动水泵将水箱内的水通过雾化喷头喷出，对导热硅进行水冷散热，水冷箱内的水在通过回流管流回水箱内，使得水资源可循环利用，实现节约用水的目的，所述散热机构的散热效果好，散热效率高，支撑台与散热箱之间通过弹簧弹性连接，可以防止控制电动伸缩杆时存在误差，导热硅对新能源电池的压力过大，导致新能源电池损伤的问题，还可以缓冲在移动或者使用新能源电池时产生的震动，延长新能源电池的使用寿命，设置散热风机可对新能源电池进一步的散热，提高散热效率，同时通过在散热箱上设置防尘网以及在散热风机上设置防尘罩，有效的防止灰尘进入散热箱内，影响新能源电池的使用寿命，将喷淋管与回流管设置为蛇形管，可以更充分的利用散热风机对其内部流动的水进行散热，使得对导热硅及导热硅片的散热效果更好，进一步的提高了散热效率。

附图说明

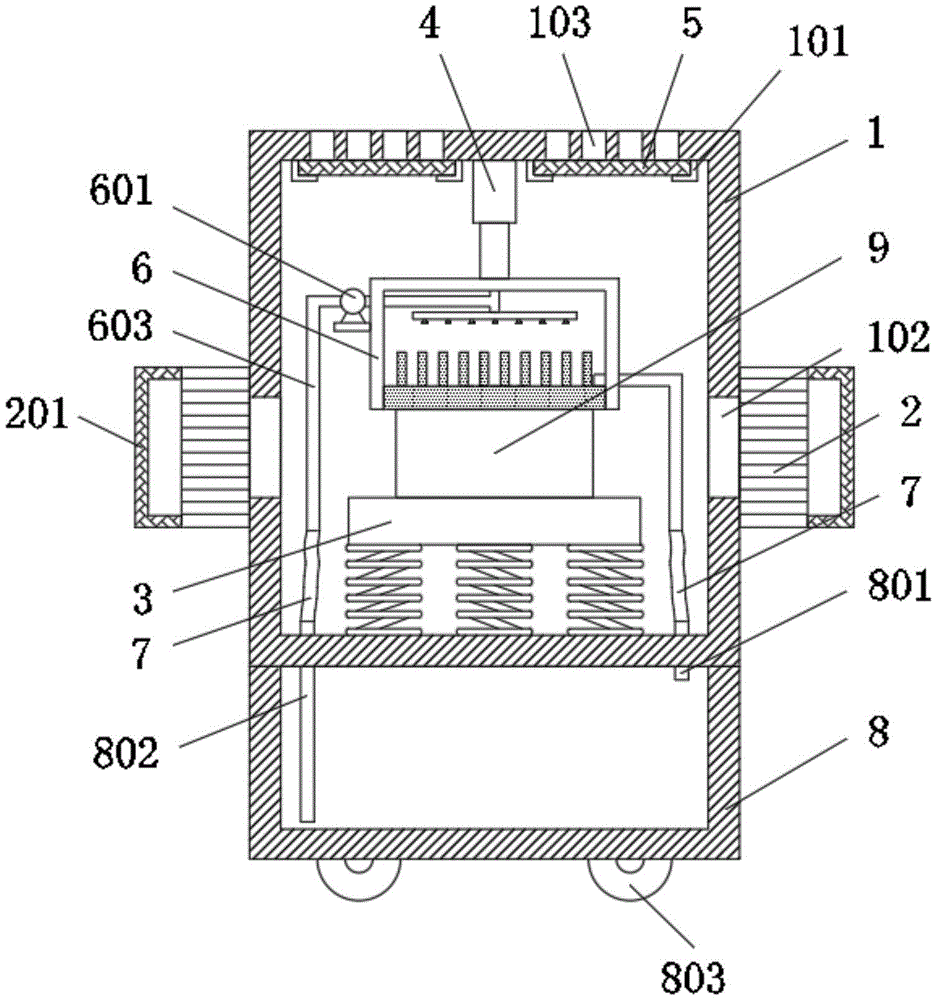

图1为新能源电池用散热装置的结构示意图。

图2为新能源电池用散热装置中散热机构的结构示意图。

图3为新能源电池用散热装置中导热硅及导热硅片的立体图。

图中：1-散热箱、101-固定块、102-进风口、103-出风口、2-散热风机、201-防尘罩、3-支撑块、4-电动伸缩杆、5-防尘网、6-水冷箱、601-水泵、602-喷淋盘、603-喷淋管、604-回流管、605-导热硅、606-导热片、7-软管、8-水箱、801-进水管、802-出水管、803-万向轮、9-新能源电池。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

实施例1

请参阅图1-3，一种新能源电池用散热装置，包括散热箱1和设置在散热箱1内的散热装置，散热箱1内设置有用于放置新能源电池9的支撑台3，所述散热机构包括电动伸缩杆4、导热硅605和水冷箱6，所述电动伸缩杆4的固定端固定安装在散热箱1的顶部内壁，电动伸缩杆4的自由端固定安装在水冷箱6的顶部，水冷箱6的底部设有开口，所述导热硅605固定安装在水冷箱6底部的开口处，水冷箱6与导热硅605接触部位密封，水冷箱6的顶部内壁固定安装有喷淋盘602，喷淋盘602上连通设置有雾化喷头，所述散热箱1的底部固定安装有水箱8，水箱8上固定安装有进水管801和出水管802，所述喷淋盘6上连通设置有喷淋管603，喷淋管603通过软管7与出水管802之间相连通，喷淋管603上设置有水泵601且水泵601固定安装在水冷箱6上，所述水冷箱6的底部连通设置有回流管604，回流管604通过软管7与进水管801之间相连通，所述支撑台3与散热箱1的底部内壁之间通过弹簧弹性连接，所述水箱8的底部设置有万向轮803。将新能源电池9放置在支撑台3上后，通过控制电动伸缩杆4将水冷箱6底部的导热硅605与新能源电池9相接触，新能源电池9产生的热量即可快速的传导在导热硅605上，启动水泵601，将水箱8内的水通过喷淋管603抽至喷淋盘602内由雾化喷头喷出，对导热硅605进行水冷散热，水冷箱6内的水在通过回流管604流回水箱8内，使得水资源可循环利用，实现节约用水的目的，而且所述散热机构的散热效果好，散热效率高，支撑台3与散热箱1之间通过弹簧弹性连接，可以防止控制电动伸缩杆4时存在误差，导热硅605对新能源电池9的压力过大，导致新能源电池9损伤的问题，还可以缓冲在移动或者使用新能源电池9时产生的震动，延长新能源电池9的使用寿命。

为了进一步提高对新能源电池9的散热效果，所述导热硅605上均布设置有导热硅片606，通过在导热硅605上设置若干所述导热硅片606，大大的增加了导热硅605的散热面积，提高了散热效率。

本实施例的工作原理是：通过控制电动伸缩杆4将水冷箱6底部的导热硅605与新能源电池9相接触，新能源电池9产生的热量即可快速的传导在导热硅605上，启动水泵601，将水箱8内的水通过喷淋管603抽至喷淋盘602内由雾化喷头喷出，对导热硅605进行水冷散热，水冷箱6内的水在通过回流管604流回水箱8内，使得水资源可循环利用，实现节约用水的目的，而且所述散热机构的散热效果好，散热效率高，支撑台3与散热箱1之间通过弹簧弹性连接，可以防止控制电动伸缩杆4时存在误差，导热硅605对新能源电池9的压力过大，导致新能源电池9损伤的问题，还可以缓冲在移动或者使用新能源电池9时产生的震动，延长新能源电池9的使用寿命。

实施例2

本实施例是在实施例1的基础上进行的进一步改进，与实施例1相比，主要的区别在于：所述散热箱1的侧面开设有进风口102，散热箱1的顶部开设有出风口103，散热箱1顶部内壁位于出风口103处通过固定块101固定安装有防尘网5，散热箱1上的进风口102处固定安装有散热风机2，散热风机2上固定安装有防尘罩201，通过设置散热风机2可对新能源电池9进一步的散热，提高散热效率，同时通过在散热箱1上设置防尘网5以及在散热风机2上设置防尘罩201，有效的防止灰尘进入散热箱1内，影响新能源电池9的使用寿命。

所述散热风机2的设置个数具体不加限制，本实施例中，优选的，所述散热风机2的设置个数为两个且对应固定安装在散热箱1上靠近喷淋管603与回流管604的一侧。

为了进一步提高对新能源电池9的散热效果，所述喷淋管603与回流管604均为蛇形管，通过将喷淋管603与回流管604设置为蛇形管，可以更充分的利用散热风机2对其内部流动的水进行散热，使得对导热硅605及导热硅片606的散热效果更好，进一步的提高了散热效率。

本实施例的工作原理是：通过设置散热风机2可对新能源电池9进一步的散热，提高散热效率，同时通过在散热箱1上设置防尘网5以及在散热风机2上设置防尘罩201，有效的防止灰尘进入散热箱1内，影响新能源电池9的使用寿命，将喷淋管603与回流管604设置为蛇形管，可以更充分的利用散热风机2对其内部流动的水进行散热，使得对导热硅605及导热硅片606的散热效果更好，进一步的提高了散热效率。

综上所述：通过控制电动伸缩杆将水冷箱底部的导热硅与新能源电池相接触，新能源电池产生的热量即可快速的传导在导热硅上，启动水泵将水箱内的水通过雾化喷头喷出，对导热硅进行水冷散热，水冷箱内的水在通过回流管流回水箱内，使得水资源可循环利用，实现节约用水的目的，所述散热机构的散热效果好，散热效率高，支撑台与散热箱之间通过弹簧弹性连接，可以防止控制电动伸缩杆时存在误差，导热硅对新能源电池的压力过大，导致新能源电池损伤的问题，还可以缓冲在移动或者使用新能源电池时产生的震动，延长新能源电池的使用寿命，设置散热风机可对新能源电池进一步的散热，提高散热效率，同时通过在散热箱上设置防尘网以及在散热风机上设置防尘罩，有效的防止灰尘进入散热箱内，影响新能源电池的使用寿命，将喷淋管与回流管设置为蛇形管，可以更充分的利用散热风机对其内部流动的水进行散热，使得对导热硅及导热硅片的散热效果更好，进一步的提高了散热效率。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
