技术领域

本实用新型涉及红枣加工技术领域，尤其涉及一种红枣加工用研磨设备。

背景技术

红枣，又名大枣，属于被子植物门，双子叶植物纲、鼠李目、鼠李科、枣属的植物。它的维生素含量非常高，有“天然维生素丸”的美誉，具有滋阴补阳的功效。红枣加工时需要进行研磨处理。

经检索，中国专利申请号为CN208131139U，公开了一种红枣加工用研磨设备，包括电机箱与一号研磨仓，所述电机箱的下端外表面设有支撑腿，且电机箱的上端外表面固定安装有控制箱，所述控制箱的上端外表面设有蜂鸣器。上述专利存在以下不足，红枣加工过程中表面会附着有很多灰尘，如果在研磨前不对其进行处理，那么会在研磨过程中使这些灰尘与红枣结合，降低了食品安全，现在的研磨设备不具有除尘功能，不便于使用。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种红枣加工用研磨设备，可以有效的解决背景技术提出来的问题。

为了实现上述目的，本实用新型采用了如下技术方案：

一种红枣加工用研磨设备，包括上料壳体，所述上料壳体底部外壁安装有研磨壳体，且研磨壳体一侧外壁安装有第一气泵，所述第一气泵输出端安装有第一出气管，且第一出气管另一端延伸到上料壳体内部，第一出气管另一端安装有弧形连接管，弧形连接管一侧外壁安装有等距离分布的第一喷气嘴，所述上料壳体一侧外壁顶部开设有矩形槽，且矩形槽一侧顶部和底部内壁安装有过滤网，矩形槽一端外壁安装有第一门板。

优选的，所述上料壳体顶部外壁安装有电动机，且电动机输出端安装有旋转轴，旋转轴圆周外壁安装有等距离分布的搅拌杆，上料壳体顶部一侧外壁插接有进料斗。

优选的，所述研磨壳体一侧外壁安装有伺服电机，且伺服电机输出端安装有转动轴，转动轴圆周外壁套接有碾压辊。

优选的，所述研磨壳体两侧内壁安装有同一个研磨网板，且研磨网板位于碾压辊的下方，研磨壳体两侧内壁安装有同一个弧形刮板，弧形刮板底部外壁与碾压辊圆周外壁滑动连接。

优选的，所述研磨壳体两侧内壁转动连接有同一个水平放置的丝杆，且丝杆圆周外壁滑动连接有滑动块，研磨壳体两侧内壁插接有同一个水平放置的限位杆，限位杆穿过滑动块的一侧底部外壁，研磨壳体一侧外壁底部安装有步进电机，步进电机输出端与丝杆一侧外壁固定连接。

优选的，所述研磨壳体一侧外壁安装有第二气泵，且第二气泵输出端安装有出气管，出气管另一端延伸到研磨壳体内部，出气管另一端安装有伸缩气管，伸缩气管另一端安装有喷气管，喷气管底部外壁安装在滑动块顶部外壁。

与现有技术相比，本实用新型的有益效果为：

1、通过设置有第一气泵、第一出气管和弧形连接管上的第一喷气嘴，能够对落下的红枣表面进行吹风除尘，过滤网避免红枣吹往外界，通过设置有电动机、旋转轴和搅拌杆，能够对红枣进行破碎处理，提高了接下来的研磨效率和研磨质量，提高了人们食用安全。

2、通过设置有伺服电机、转动轴、碾压辊和研磨网板，能够对破碎后的红枣进行研磨处理，通过设置有弧形刮板，能够对碾压辊表面的碾压块进行刮除，便于接下来的研磨，提高了研磨质量。

3、实施例2通过设置有第二气泵、出气管、伸缩气管、喷气管和第二喷气嘴，能够对研磨网板底部进行吹风，避免红枣堵塞研磨网板网孔，提高了接下来的研磨质量，通过设置有步进电机、丝杆、限位杆和滑动块，能够带动滑动块上的喷气管移动，提高了清理研磨网板的充分性，便于人们使用。

附图说明

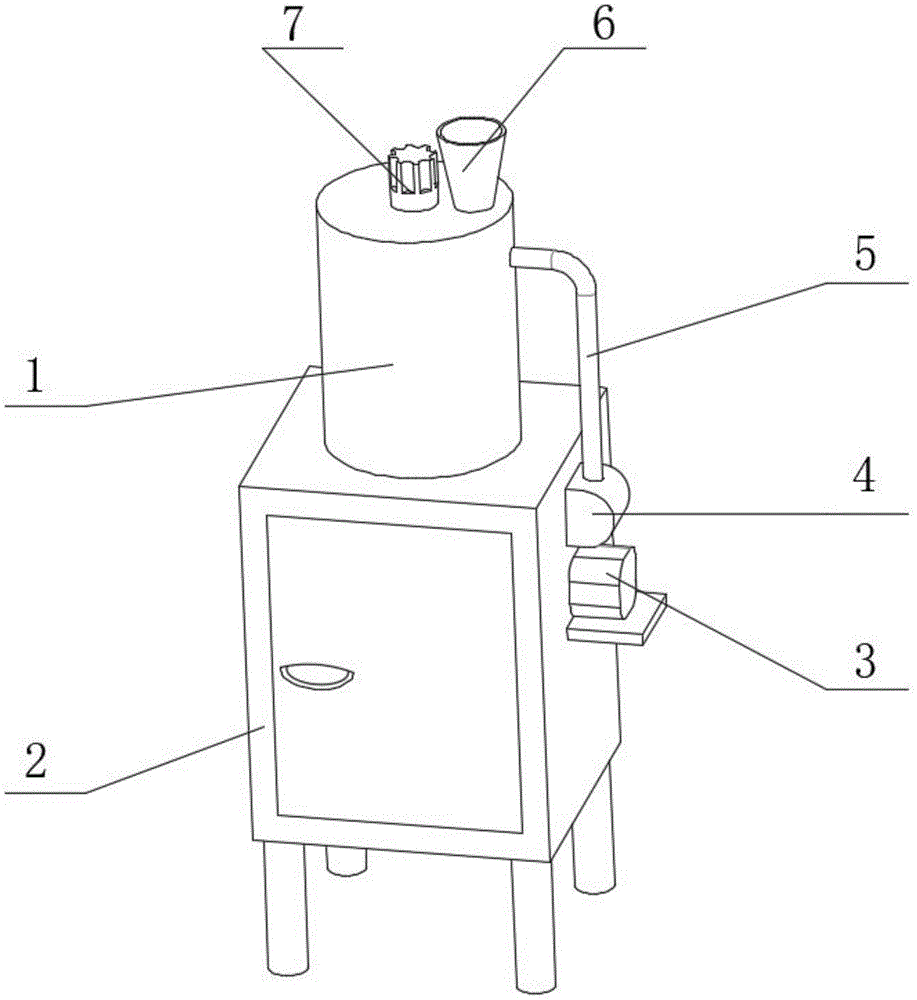

图1为本实用新型提出的一种红枣加工用研磨设备的主视结构示意图；

图2为本实用新型提出的一种红枣加工用研磨设备的剖视结构示意图；

图3为本实用新型提出的一种红枣加工用研磨设备的局部放大结构示意图；

图4为本实用新型提出的一种红枣加工用研磨设备的实施例2局部剖视结构示意图。

图中：1上料壳体、2研磨壳体、3伺服电机、4第一气泵、5第一出气管、6进料斗、7电动机、8第一门板、9过滤网、10旋转轴、11搅拌杆、12弧形刮板、13转动轴、14研磨网板、15步进电机、16第二气泵、17伸缩气管、18滑动块、19丝杆、20限位杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

实施例1

参照图1-3，一种红枣加工用研磨设备，包括上料壳体1，上料壳体1底部外壁安装有研磨壳体2，且研磨壳体2一侧外壁安装有第一气泵4，第一气泵4输出端安装有第一出气管5，且第一出气管5另一端延伸到上料壳体1内部，第一出气管5另一端安装有弧形连接管，弧形连接管一侧外壁安装有等距离分布的第一喷气嘴，上料壳体1一侧外壁顶部开设有矩形槽，且矩形槽一侧顶部和底部内壁安装有过滤网9，矩形槽一端外壁安装有第一门板8，第一门板8一侧外壁安装有第一把手，上料壳体1和研磨壳体2连接处开设有通孔，通孔的内壁安装有阀门，研磨壳体2底部外壁四角均安装有支撑腿。

本实用新型中，上料壳体1顶部外壁安装有电动机7，且电动机7输出端安装有旋转轴10，旋转轴10圆周外壁安装有等距离分布的搅拌杆11，上料壳体1顶部一侧外壁插接有进料斗6，研磨壳体2一侧外壁安装有伺服电机3，且伺服电机3输出端安装有转动轴13，转动轴13圆周外壁套接有碾压辊，研磨壳体2一端外壁开设有开口，开口的一侧内壁铰接有第二门板，第二门板一端外壁安装有第二把手，研磨壳体2两侧内壁安装有同一个研磨网板14，且研磨网板14位于碾压辊的下方，研磨壳体2两侧内壁安装有同一个弧形刮板12，弧形刮板12底部外壁与碾压辊圆周外壁滑动连接，研磨壳体2底部内壁安装有弧形块。

工作原理：在本装置空闲处，将上述中所有驱动件，其指代动力元件、电器件以及适配的电源通过导线进行连接，具体连接手段，应参考下述工作原理中，各电器件之间先后工作顺序完成电性连接，其详细连接手段，为本领域公知技术，下述主要介绍工作原理以及过程，不再对电气控制做说明。

使用前将去核红枣加入到进料斗6中，然后通过开关开启第一气泵4，然后弧形连接管上的第一喷气嘴对落下的红枣表面进行吹风除尘，灰尘通过过滤网9流往外界，然后开启电动机7，通过旋转轴10上的搅拌杆11来对红枣进行破碎，便于接下来的碾压处理，然后工作人员开启阀门将破碎后的红枣放入研磨壳体2中，开启伺服电机3通过碾压辊对红枣进行研磨，研磨合格的通过研磨网板14流出即可。

实施例2

参照图1-4，一种红枣加工用研磨设备，还包括研磨壳体2两侧内壁转动连接有同一个水平放置的丝杆19，且丝杆19圆周外壁滑动连接有滑动块18，研磨壳体2两侧内壁插接有同一个水平放置的限位杆20，限位杆20穿过滑动块18的一侧底部外壁，研磨壳体2一侧外壁底部安装有步进电机15，步进电机15输出端与丝杆19一侧外壁固定连接，研磨壳体2一侧外壁安装有第二气泵16，且第二气泵16输出端安装有出气管，出气管另一端延伸到研磨壳体2内部，出气管另一端安装有伸缩气管17，伸缩气管17另一端安装有喷气管，喷气管底部外壁安装在滑动块18顶部外壁，喷气管顶部外壁安装有等距离分布的第二喷气嘴。

工作原理：与实施例1相比，通过设置有第二气泵16、出气管、伸缩气管17、喷气管和第二喷气嘴，能够对研磨网板14底部进行吹风，避免红枣堵塞研磨网板14网孔，提高了接下来的研磨质量，通过设置有步进电机15、丝杆19、限位杆20和滑动块18，能够带动滑动块18上的喷气管移动，提高了清理研磨网板14的充分性，便于人们使用。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
