技术领域

本实用新型涉及生活休闲用品技术领域，尤其涉及一种高效烧烤辅助油刷。

背景技术

随着人们生活水平的日益提高，户外烧烤已经成为一种普遍的家庭休闲娱乐方式，在烧烤所需的器具中，烧烤油刷对于烧烤的完成过程起着至关重要的作用。

目前市面上的烧烤油刷形式单一，不能满足人们在制作烧烤时对食材进行切割的需要，从而不能达到使调味料更加入味的目的，同时烧烤油刷每次蘸取油时所蘸取的油量有限，不能实现烧烤油刷长时间持续涂抹食材，从而让使用者频繁操作，为使用者带来不便。

实用新型内容

本实用新型提供一种高效烧烤辅助油刷，其目的在于拓展油刷的功能，实现烧烤油刷对食材的切割处理功能，提高烧烤油刷蘸取的油量，延长烧烤油刷的单次使用时间。

为了实现上述目的，本实用新型采用了如下技术方案：

一种高效烧烤辅助油刷，包括油刷主体、空心刷条、推动滑块、扎针组、刀片、铰接固定架，其特征在于：所述油刷主体下端左右两侧设置有伸缩槽，所述空心刷条嵌于油刷主体下端面，所述油刷主体下端部内设有扎针组与刀片，且扎针组与刀片宽度相同，两者关于油刷主体中轴线对称。

作为上述技术方案的进一步描述：所述推动滑块固定连接于推动杆上端部，且推动滑块位于油刷主体外表面，推动杆位于油刷主体内部。

作为上述技术方案的进一步描述：所述推动杆个数为一支，铰接杆个数为四支，铰接环个数为四组，其中四支铰接杆长度相等，推动杆长度为铰接杆长度的1.2倍。

作为上述技术方案的进一步描述：所述四支铰接杆之间通过四组铰接环连接形成等边菱形结构，推动杆与其中两支铰接杆之间通过一组铰接环连接，另外两支铰接杆通过铰接固定架固定于油刷主体下端部。

作为上述技术方案的进一步描述：所述扎针组连接有扎针组滑槽，刀片连接有刀片滑槽，左右两侧铰接环设置于扎针组滑槽与刀片滑槽内，且分别连接两支铰接杆。

作为上述技术方案的进一步描述：所述扎针组呈锯齿状，刀片呈矩形，扎针组，刀片高度与伸缩槽高度吻合，且扎针组与刀片宽度相同。

作为上述技术方案的进一步描述：所述空心刷条呈圆柱形，采用软性硅胶制成，内设有空心孔，且空心孔直径为空心刷条直径的三分之一，其中共设有三排空心刷条，每排含有七根空心刷条。

有益效果

1.本实用新型中，在油刷的手柄部分设置有推动滑块，推动滑块与推动杆相连，铰接杆通过铰接固定架固定连接于油刷主体上，当向下滑动推动滑块时，铰接杆受力向两边扩张，推动左右两侧扎针组与刀片向外顶出，同时铰接杆与连接扎针组及刀片的铰接环顺应扎针组滑槽和刀片滑槽向下滑动，在油刷主体上伸缩槽的约束作用下，扎针组及刀片平稳顶出伸缩槽，从而裸露在油刷主体之外，整个过程操作流畅便捷，具有良好的用户体验。

2.本实用新型中，在传统油刷上增加了刀片和扎针组的结构，刀片能够更好地解决在烧烤过程中对食材的切割问题，不需要再单独使用其他工具进行切割，同时刀片也能用于食材表面划切，有助于调味料进入食材内部，使得食材烤制更加入味，扎针组能够将食材表面刺孔，有助于释放食材内部多余的空气，避免烤制过程中食材内部受热爆炸，油污溅射至用户，提高了操作的安全性。

3.本实用新型中，空心刷条采用柔软的硅胶制成，用于烧烤用油的蘸取，其内部设有空心孔，在蘸取烧烤用油时内部空心孔将会吸附少量烧烤用油，这样就实现了空心刷条内外均含有油液，拥有比普通油刷更高的油量储备，在烤制食物时，通过挤压油刷下端空心刷条，其内部油液将会溢出，持续为食材表面上油，从而满足了油刷的长时间使用需求。

附图说明

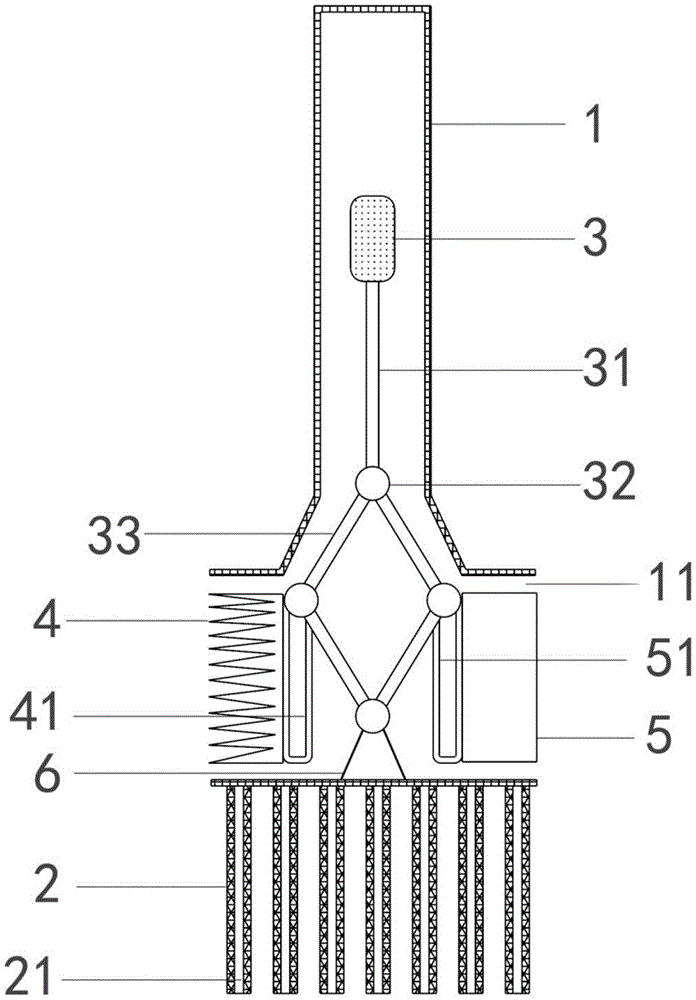

图1为本实用新型中辅助工具收缩示意图；

图2为本实用新型中辅助工具伸展示意图；

图3为本实用新型中油刷侧视图；

图中：1、油刷主体；11、伸缩槽；2、空心刷条；21、空心孔；3、推动滑块；31、推动杆；32、铰接环；33、铰接杆；4、扎针组；41、扎针组滑槽；5、刀片；51、刀片滑槽；6、铰接固定架。

具体实施方式

参照图1-3；一种高效烧烤辅助油刷，包括油刷主体1、空心刷条2、推动滑块3、扎针组4、刀片5、铰接固定架6，其特征在于：所述油刷主体1下端左右两侧设置有伸缩槽11，所述空心刷条2嵌于油刷主体1下端面，所述油刷主体1下端部内设有扎针组4与刀片5，且扎针组4与刀片5宽度相同，两者关于油刷主体1中轴线对称。

进一步的，所述推动滑块3固定连接于推动杆31上端部，且推动滑块3位于油刷主体1外表面，推动杆31位于油刷主体1内部。

进一步的，所述推动杆31个数为一支，铰接杆33个数为四支，铰接环32个数为四组，其中四支铰接杆33长度相等，推动杆31长度为铰接杆33长度的1.2倍。

进一步的，油刷的手柄部分设置有推动滑块3，推动滑块3与推动杆31相连，铰接杆33通过铰接固定架6固定连接于油刷主体1上，当向下滑动推动滑块3时，铰接杆33受力向两边扩张，推动左右两侧扎针组4与刀片5向外顶出，同时铰接杆33与连接扎针组4及刀片5的铰接环32顺应扎针组滑槽41和刀片滑槽51向下滑动，在油刷主体1上伸缩槽11的约束作用下，扎针组4及刀片5平稳顶出伸缩槽11，从而裸露在油刷主体1之外，整个过程操作流畅便捷，具有良好的用户体验。

进一步的，在传统油刷上增加了刀片5和扎针组4的结构，刀片5能够更好地解决在烧烤过程中对食材的切割问题，用于食材表面划切，有助于调味料进入食材内部，使得食材烤制更加入味，扎针组4能够将食材表面刺孔，有助于释放食材内部多余的空气，避免烤制过程中食材内部受热爆炸，油污溅射至用户，提高了操作的安全性。

进一步的，空心刷条2采用柔软的硅胶制成，用于烧烤用油的蘸取，其内部设有空心孔21，在蘸取烧烤用油时内部空心孔21将会吸附少量烧烤用油，这样就实现了空心刷条2内外均含有油液，拥有比普通油刷更高的油量储备，在烤制食物时，通过挤压油刷下端空心刷条2，其内部油液将会溢出，从而满足了油刷的长时间使用需求。工作原理：当需要烤制食物时，推动滑块3与推动杆31相连，铰接杆33通过铰接固定架6固定连接于油刷主体1上，当向下滑动推动滑块3时，铰接杆33受力向两边扩张，推动左右两侧扎针组4与刀片5向外顶出，同时铰接杆33与连接扎针组4及刀片5的铰接环32顺应扎针组滑槽41和刀片滑槽51向下滑动，在油刷主体1上伸缩槽11的约束作用下，扎针组4及刀片5平稳顶出伸缩槽11，从而裸露在油刷主体1之外，其中刀片5能够更好地解决在烧烤过程中对食材的切割问题，用于食材表面划切，有助于调味料进入食材内部，使得食材烤制更加入味，扎针组4能够将食材表面刺孔，有助于释放食材内部多余的空气，避免烤制过程中食材内部受热爆炸，油污溅射至用户，提高了操作的安全性。空心刷条2采用柔软的硅胶制成，用于烧烤用油的蘸取，其内部设有空心孔21，在蘸取烧烤用油时内部空心孔21将会吸附少量烧烤用油，这样就实现了空心刷条2内外均含有油液，拥有比普通油刷更高的油量储备，在烤制食物时，通过挤压油刷下端空心刷条2，其内部油液将会溢出，持续为食材表面上油，从而满足了油刷的长时间使用需求。
