技术领域

本实用新型涉及茶叶筛选技术领域，尤其涉及一种茶叶筛选设备。

背景技术

茶，灌木或小乔木，嫩枝无毛，叶革质，长圆形或椭圆形，先端钝或尖锐，基部楔形，上面发亮，下面无毛或初时有柔毛，边缘有锯齿，叶柄无毛，花白色，花柄有时稍长，萼片阔卵形至圆形，无毛，宿存，花瓣阔卵形，基部略连合，背面无毛，有时有短柔毛，子房密生白毛，花柱无毛，蒴果3球形或1-2球形，高1.1-1.5厘米，每球有种子1-2粒，花期10月至翌年2月，野生种遍见于中国长江以南各省的山区，为小乔木状，叶片较大，常超过10厘米长，长期以来，经广泛栽培，毛被及叶型变化很大，茶叶可作饮品，含有多种有益成分，并有保健功效。

但是目前市场上的茶叶筛选设备较为简陋，大多数都是人工筛选，较为费力，不便于使用，费时费力，为此，我们提出一种茶叶筛选设备，来解决现有技术的不足。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出一种茶叶筛选设备。

为了实现上述目的，本实用新型采用了如下技术方案：一种茶叶筛选设备，包括机体，所述机体的底部固定连接有地脚，所述机体内部的底部固定连接有放置座，所述机体的内部设置有筛选网，所述筛选网外部的两侧均固定连接有连接杆，所述连接杆远离筛选网的一端均与滑块固定连接，所述滑块与机体两侧壁上开设的滑动槽滑动连接，所述滑动槽的内部设置有滑杆，所述滑杆的两端均固定连接有连接座，所述筛选网的下表壁搭接有振动块，所述振动块的表面固定连接有凸块，所述振动块的一侧固定理由旋转杆，所述旋转杆远离振动块的一端与电机的输出端固定连接，所述电机的底部与放置座固定连接，所述筛选网下表壁的四角均固定连接有弹簧，所述弹簧的两端均固定连接有安装块，所述电机固定连接在漏板的上表壁，所述漏板的表面开设有漏孔，所述漏板的下方开设有插槽，所述插槽的内部插接有收集抽屉，所述收集抽屉的两端均固定连接有活动块，所述活动块与插槽侧壁上开设的活动槽滑动连接，所述电机与外部的电源电性连接。

优选的，所述地脚的数量为四个，且四个地脚以机体底部的中心轴中心对称。

优选的，所述弹簧的数量为四个，且四个弹簧以筛选网下表壁的中心轴中心对称。

优选的，所述收集抽屉的表面固定连接有把手，所述把手的两端均固定连接有安装杆。

优选的，所述筛选网网眼的半径为0.5厘米。

优选的，所述滑动槽的宽度大于滑杆的宽度。

与现有技术相比，本实用新型的有益效果是：

(1)本实用新型设置了电机和振动块，通过电机带动振动块，通过筛选网底部的电机带动振动块旋转，振动块上凸块可以带动筛选网在滑动槽内进行上下震动，从而对茶叶进行筛选处理，利用电机带动筛选网的震动，能够提高筛选网震动的频率，从而提高对茶叶的筛选质量和效率，能够满足使用者的需求。

(2)本实用新型设置了弹簧和滑块，通过弹簧和筛选网的配合使用，可以降低筛选网受到的振动力，从而保证对茶叶的筛选效果，保证筛选网的稳定，再利滑块在滑动槽上由振动块的频率上下振动，大大提高了该茶叶筛选设备的使用效果。

附图说明

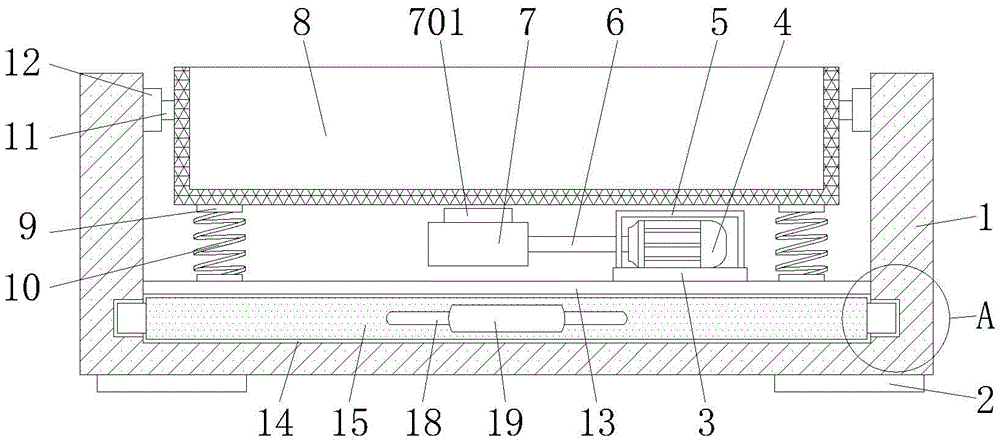

图1为本实用新型的结构示意图；

图2为本实用新型的A处放大图；

图3为本实用新型的漏板结构示意图；

图4为本实用新型的滑动槽结构示意图。

图中：1、机体；2、地脚；3、放置座；4、电机；5、外罩；6、旋转杆；7、振动块；701、凸块；8、筛选网；9、安装块；10、弹簧；11、连接杆；12、滑块；13、漏板；1301、漏孔；14、插槽；15、收集抽屉；16、活动块；17、活动槽；18、安装杆；19、把手；20、滑动槽；21、连接座；22、滑杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参照图1-图4所示，本实用新型提供一种技术方案：一种茶叶筛选设备，包括机体1，机体1的底部固定连接有地脚2，机体1内部的底部固定连接有放置座3，机体1的内部设置有筛选网8，筛选网8外部的两侧均固定连接有连接杆11，连接杆11远离筛选网8的一端均与滑块12固定连接，滑块12与机体1两侧壁上开设的滑动槽20滑动连接，滑动槽20的内部设置有滑杆22，滑杆22的两端均固定连接有连接座21，筛选网8的下表壁搭接有振动块7，振动块7上凸块701可以带动筛选网8在滑动槽20内进行上下震动，振动块7的表面固定连接有凸块701，振动块7的一侧固定理由旋转杆6，旋转杆6远离振动块7的一端与电机4的输出端固定连接，电机4的底部与放置座3固定连接，筛选网8下表壁的四角均固定连接有弹簧10，弹簧10的两端均固定连接有安装块9，电机4固定连接在漏板13的上表壁，漏板13的表面开设有漏孔1301，漏板13的下方开设有插槽14，插槽14的内部插接有收集抽屉15，收集抽屉15的两端均固定连接有活动块16，活动块16与插槽14侧壁上开设的活动槽17滑动连接，电机4与外部的电源电性连接，电机4的型号为5IK90RGU-CF。

本实施例中，优选的，地脚2的数量为四个，且四个地脚2以机体1底部的中心轴中心对称，使得机体1放置稳定。

本实施例中，优选的，弹簧10的数量为四个，且四个弹簧10以筛选网8下表壁的中心轴中心对称，为筛选网8起到缓冲的作用。

本实施例中，优选的，收集抽屉15的表面固定连接有把手19，把手19的两端均固定连接有安装杆18，通过设置安装杆18便于将把手19安装在收集抽屉15的表面。

本实施例中，优选的，筛选网8网眼的半径为0.4厘米。便于将茶叶中的短梗以及颗粒杂质筛除。

本实施例中，优选的，滑动槽20的宽度大于滑杆22的宽度，便于滑块12在其内部滑动。

工作原理：使用时，将收回来的新茶放置到筛选网8的内部，通过筛选网8底部的电机4带动振动块7旋转，振动块7上凸块701可以带动筛选网8在滑动槽20内进行上下震动，从而对茶叶进行筛选处理，利用电机4带动筛选网8的震动，能够提高筛选网8震动的频率，从而提高对茶叶的筛选质量和效率，能够满足使用者的需求，再利用筛选网8底部的弹簧10和筛选网8的配合使用，可以降低筛选网8受到的振动力，从而保证对茶叶的筛选效果，保证筛选网的稳定，再利滑块12在滑动槽20上由振动块7的频率上下振动，大大提高了该茶叶筛选设备的使用效果。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
