技术领域

实用新型涉及机械粉碎技术领域，具体为一种食用菌培养基原料粉碎机械装置。

背景技术

随着人们生活水平的提高，对食用菌需求的种类越来越多，对食用菌鲜品品质要求也愈来愈高，食用菌是大型食用真菌，栽培过程对温度、湿度、光照、二氧化碳浓度要求极为严格，食用菌以其白色或浅色的菌丝体在含有丰富有机质的场所生长，条件适宜时形成子实体，成为人类喜食的佳品，菌丝体和子实体是一般食用菌生长发育的两个主要阶段，各种食用菌是根据子实体的形态如：菇形、菇盖、菌褶或子，我国食用菌产业已得到蓬勃发展，尤其是近二十年来，推广优良品种，更迭栽培原料，改进栽培技术，以及设施技术迅速发展，新材料、自动控制高新技术在食用菌领域的应用日益广泛，生产力水平大幅提高，因此对食用菌培养基就提出了更高的要求，食用菌培养基首先要加工的就是对原料就行粉碎处理。目前市场上现有的食用菌培养基培养基原料粉碎装置结构复杂，使用不方便，不能实现逐级粉碎，原料粉碎不彻底，达不到理想要求，影响食用菌的生长，降低了使用性能，而且机械在粉碎过程中，不能实现自动化，需要大量人工劳动，费时费力，降低工作效率。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种食用菌培养基原料粉碎机械装置，解决了结构复杂，使用不方便，不能实现逐级粉碎，原料粉碎不彻底，达不到理想要求，影响食用菌的生长，降低了使用性能，而且机械在粉碎过程中，不能实现自动化，需要大量人工劳动，费时费力，降低工作效率的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种食用菌培养基原料粉碎机械装置，包括外框，所述外框内壁相对应的两侧且靠近内壁顶部位置均固定连接有T形板，所述外框的内壁一侧且位于T形板的顶部固定连接有支撑板，所述支撑板的顶部固定连接有液压杆，所述液压杆的工作端固定连接有移动板，所述移动板与T形板相对应的两侧均固定连接有切断齿，所述外框的内壁相对应的两侧之间且靠近T形板的位置转动连接有滚筒，所述滚筒的表面固定连接有粉碎齿，所述外框的内壁相对应的两侧之间且靠近粉碎齿的位置滑动连接有圆弧筛板，所述外框的内壁相对应的两侧均开设有与圆弧筛板相适配的滑动槽，所述圆弧筛板底部且靠近外框的内壁固定连接有弹簧，所述弹簧远离圆弧筛板的一端与圆弧筛板相适配滑动槽的内壁底部固定连接，所述圆弧筛板的表面开设有筛孔。

优选的，所述外框的顶部中央位置设置有进料斗，所述T形板与外框内壁相对应的两侧之间固定连接有加强筋，所述外框底部相对应的位置均固定连接有支撑腿。

优选的，所述外框的底部中央位置开设有出料口。

优选的，所述切断齿均匀分布在T形板和移动板相对应的两侧且上下交错排列。

优选的，所述滚筒与外框之间通过轴承转动连接。

优选的，所述粉碎齿均匀分布在滚筒的表面，所述筛孔均匀分布在圆弧筛板的表面。

(三)有益效果

本实用新型提供了一种食用菌培养基原料粉碎机械装置。具备以下有益效果：

(1)、该食用菌培养基原料粉碎机械装置，通过外框内壁相对应的两侧且靠近内壁顶部位置均固定连接有T形板，液压杆的工作端固定连接有移动板，移动板与T形板相对应的两侧均固定连接有切断齿，外框的内壁相对应的两侧之间且靠近T形板的位置转动连接有滚筒，滚筒的表面固定连接有粉碎齿，达到了逐级粉碎的效果，结构简单合理，使用方便，降低了人工劳动，省时省力，提高了粉碎效率。

(2)、该食用菌培养基原料粉碎机械装置，通过外框的内壁相对应的两侧之间且靠近粉碎齿的位置滑动连接有圆弧筛板，圆弧筛板底部且靠近外框的内壁固定连接有弹簧，弹簧远离圆弧筛板的一端与圆弧筛板相适配滑动槽的内壁底部固定连接，圆弧筛板的表面开设有筛孔，达到了粉碎彻底的效果，结构简单，使用方便，粉碎彻底，避免大块原料的出现，提高了使用性能。

附图说明

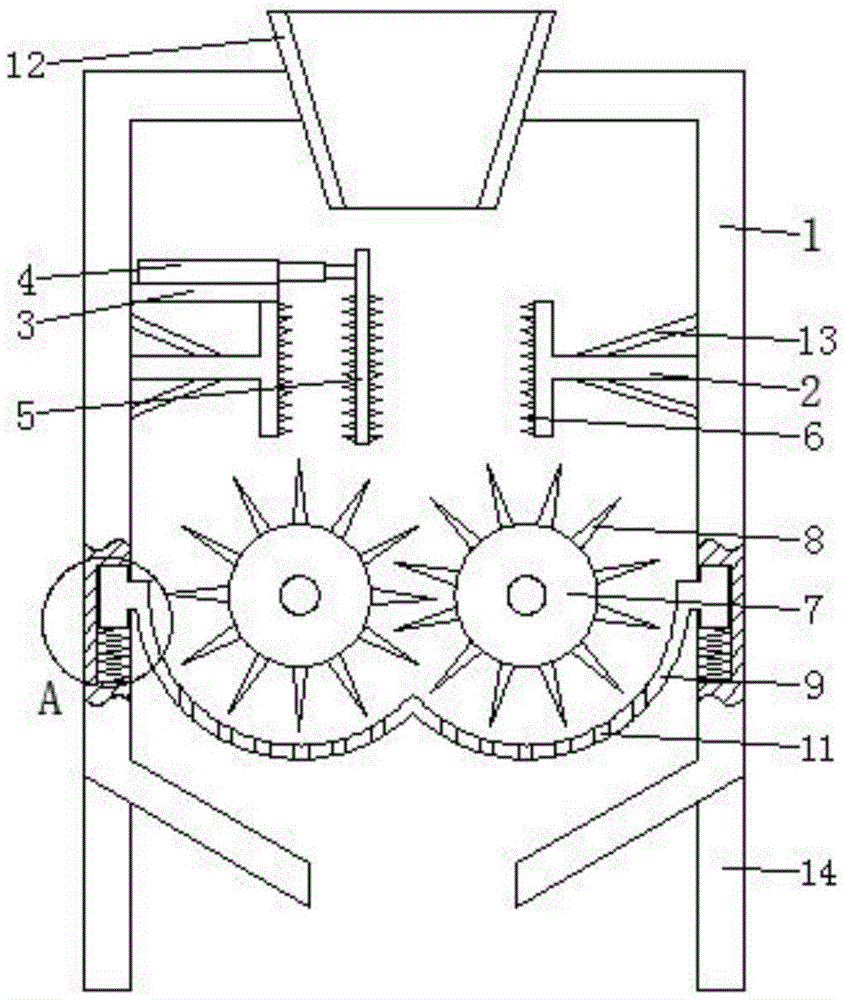

图1为本实用新型结构图；

图2为圆弧筛板与筛孔俯视图；

图3为图1中A处局部放大图。

图中：1外框、2T形板、3支撑板、4液压杆、5移动板、6切断齿、7滚筒、8粉碎齿、9圆弧筛板、10弹簧、11筛孔、12进料斗、13加强筋、14支撑腿。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种食用菌培养基原料粉碎机械装置，包括外框1，外框1的底部中央位置开设有出料口，外框1内壁相对应的两侧且靠近内壁顶部位置均固定连接有T形板2，外框1的内壁一侧且位于T形板2的顶部固定连接有支撑板3，支撑板3的顶部固定连接有液压杆4，液压杆4的工作端固定连接有移动板5，移动板5与T形板2相对应的两侧均固定连接有切断齿6，切断齿6均匀分布在T形板2和移动板5相对应的两侧且上下交错排列，提高切断效率，外框1的内壁相对应的两侧之间且靠近T形板2的位置转动连接有滚筒7，滚筒7与外框1之间通过轴承转动连接，滚筒7的表面固定连接有粉碎齿8，粉碎齿8均匀分布在滚筒7的表面，外框1的内壁相对应的两侧之间且靠近粉碎齿8的位置滑动连接有圆弧筛板9，外框1的内壁相对应的两侧均开设有与圆弧筛板9相适配的滑动槽，圆弧筛板9底部且靠近外框1的内壁固定连接有弹簧10，弹簧10远离圆弧筛板9的一端与圆弧筛板9相适配滑动槽的内壁底部固定连接，圆弧筛板9的表面开设有筛孔11，筛孔11均匀分布在圆弧筛板9的表面，外框1的顶部中央位置设置有进料斗12，T形板2与外框1内壁相对应的两侧之间固定连接有加强筋13，加强筋13提高自身强度和稳定性，外框1底部相对应的位置均固定连接有支撑腿14。

使用时，首先启动液压杆4使其工作，液压杆4的输出端将移动板5带动，使得移动板5往复移动，启动液压杆4的同时启动滚筒7，滚筒7将粉碎齿8带动，此时从进料斗12处将培养基原料慢慢放入外框1内，此时移动板5往复移动通过切断齿6将培养基原料先切碎，当落到切碎的培养基原料落到滚筒7之间时通过粉碎齿8进行粉碎，在粉碎的过程中，由于机械的振动，将圆弧筛板9在弹簧10的作用下不停晃动，并通过筛孔11将粉碎好的漏掉，没粉碎好的继续粉碎即可。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
