技术领域

本实用新型涉及压榨技术领域，具体为一种亚麻籽冷轧加工用压榨装置。

背景技术

亚麻籽油由亚麻籽制取而成，亚麻籽是亚麻的籽实，属亚麻科，别称胡麻，因其原产于东印度地区，汉朝张骞出使西域时，经丝绸之路将亚麻带回中国，主要种植于旧时匈奴一带，是“胡人”聚集的地区，因此而得名，亚麻籽在中国属于传统的油料作物，亚麻分为油用亚麻，油纤兼用亚麻和纤维用亚麻，现在亚麻籽油的压榨大多数还是人工进行加料，这样不仅费时费力，增加了工作者的工作强度，降低了工作效率，不利于亚麻籽油的压榨。

实用新型内容

本实用新型的目的在于提供一种亚麻籽冷轧加工用压榨装置，具备自动加料的优点，解决了人工加料费时费力的问题。

为实现上述目的，本实用新型提供如下技术方案：一种亚麻籽冷轧加工用压榨装置，包括箱体，所述箱体顶部的一侧固定连接有第一电机，所述第一电机的转轴固定连接有转盘，所述转盘正面的顶部通过转轴活动连接有活动杆，所述活动杆远离转盘的一端通过转轴活动连接有推块，所述箱体顶部的一侧固定连接有进料箱，所述进料箱内腔一侧的底部固定连接有稳定室，且推块远离活动杆的一端依次贯穿进料箱和稳定室并延伸至进料箱的内腔，所述箱体内腔顶部的一侧开设有孔口，所述箱体内腔的顶部固定连接有漏斗，所述箱体背面的两侧均固定连接有第二电机，所述第二电机的转轴贯穿至箱体的内部，所述第二电机的转轴位于箱体内腔的一端固定连接有压榨杆，所述箱体内腔设置有过滤网，且过滤网位于压榨杆的下方，所述箱体的底部连接有出油管，所述箱体底部的两侧均固定连接有支腿。

优选的，所述支腿的底部固定连接有橡胶块，所述橡胶块的底部设置有防滑纹。

优选的，所述稳定室内腔的顶部开设有滑槽，所述推块的顶部固定连接有滑块，且滑块远离推块的一端延伸至滑槽的内腔。

优选的，所述箱体正面的两侧均设置有箱门，所述箱门的正面设置有把手。

优选的，所述第二电机的两侧均固定连接有固定块，且固定块的正面与箱体的背面固定连接。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置第一电机、转盘、活动杆、推块、漏斗、第二电机、压榨杆和过滤网的配合使用，解决了人工加料费时费力的问题，该亚麻籽冷轧加工用压榨装置，具备自动加料的优点，这样不仅节约人力，降低了工作者的工作强度，提高了工作的效率，操作方便，节约成本，有利于亚麻籽油的压榨。

2、本实用新型通过设置橡胶块，有利于箱体的稳定，通过设置滑槽和滑块，能够增强推块的稳定性，通过设置箱门和把手，能够有利于工作者对于残渣的清理，通过设置固定块，能够使第二电机在工作中更加的稳定。

附图说明

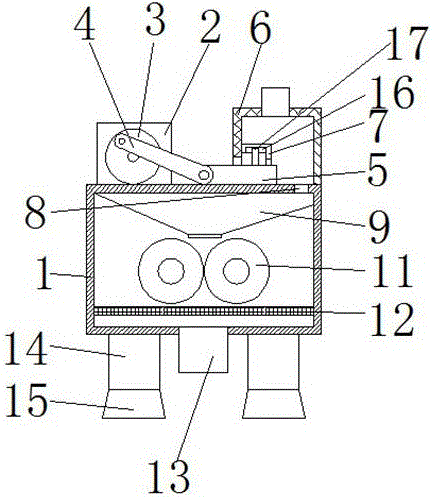

图1为本实用新型结构示意图；

图2为本实用新型图1中的局部结构示意图；

图3为本实用新型图1中的局部结构俯视示意图；

图4为本实用新型图1中的局部结构俯视示意图。

图中：1箱体、2第一电机、3转盘、4活动杆、5推块、6进料箱、7稳定室、8孔口、9漏斗、10第二电机、11压榨杆、12过滤网、13出油管、14支腿、15橡胶块、16滑槽、17滑块、18箱门、19把手、20固定块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

请参阅图1-4，一种亚麻籽冷轧加工用压榨装置，包括箱体1，箱体1正面的两侧均设置有箱门18，箱门18的正面设置有把手19，通过设置箱门18和把手19，能够有利于工作者对于残渣的清理，箱体1顶部的一侧固定连接有第一电机2，第一电机2的转轴固定连接有转盘3，转盘3正面的顶部通过转轴活动连接有活动杆4，活动杆4远离转盘3的一端通过转轴活动连接有推块5，箱体1顶部的一侧固定连接有进料箱6，进料箱6内腔一侧的底部固定连接有稳定室7，且推块5远离活动杆4的一端依次贯穿进料箱6和稳定室7并延伸至进料箱6的内腔，稳定室7内腔的顶部开设有滑槽16，推块5的顶部固定连接有滑块17，且滑块17远离推块5的一端延伸至滑槽16的内腔，通过设置滑槽16和滑块17，能够增强推块5的稳定性，箱体1内腔顶部的一侧开设有孔口8，箱体1内腔的顶部固定连接有漏斗9，箱体1背面的两侧均固定连接有第二电机10，第二电机10的两侧均固定连接有固定块20，且固定块20的正面与箱体1的背面固定连接，通过设置固定块20，能够使第二电机10在工作中更加的稳定，第二电机10的转轴贯穿至箱体1的内部，第二电机10的转轴位于箱体1内腔的一端固定连接有压榨杆11，箱体1内腔设置有过滤网12，且过滤网12位于压榨杆11的下方，箱体1的底部连接有出油管13，箱体1底部的两侧均固定连接有支腿14，支腿14的底部固定连接有橡胶块15，橡胶块15的底部设置有防滑纹，通过设置橡胶块15，有利于箱体1的稳定，通过设置第一电机2、转盘3、活动杆4、推块5、漏斗9、第二电机10、压榨杆11和过滤网12的配合使用，解决了人工加料费时费力的问题，该亚麻籽冷轧加工用压榨装置，具备自动加料的优点，这样不仅节约人力，降低了工作者的工作强度，提高了工作的效率，操作方便，节约成本，有利于亚麻籽油的压榨。

使用时，工作者一次性将亚麻籽放入进料箱6，启动第二电机10和第一电机2，第一电机2带动转盘3转动，转盘3通过转轴带动活动杆4向前移动，活动杆4推动推块5向前移动，推块5将亚麻籽通过孔口8推入漏斗9，第二电机10带动压榨杆11转动，亚麻籽落到两个压榨杆11之间，且两个压榨杆11之间相互挤压，挤压过的亚麻籽残渣落到过滤网12，亚麻籽油通过出油管13流出。
