技术领域

本实用新型涉及充电桩技术领域，具体为一种户外防尘充电桩。

背景技术

充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑（公共楼宇、商场、公共停车场等）和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。

随着社会的发展，新能源汽车的使用也越来越多，而新能源汽车在充电时需要用到充电桩，而现有的充电桩不具有防尘的功能，在使用时容易附着灰尘，从而会影响充电桩散热，导致充电桩使用时热量无法有效排除而出现损坏的状况，从而缩短了充电桩的使用寿命，提高了充电桩的使用成本，因此不适合推广使用。

实用新型内容

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种户外防尘充电桩，具备防尘等优点，解决了现有的充电桩不具有防尘功能的问题。

（二）技术方案

为实现上述防尘的目的，本实用新型提供如下技术方案：一种户外防尘充电桩，包括安装座，所述安装座的两侧均固定安装有安装块，所述安装块的内壁开设有安装孔，所述安装座的顶部设置有防尘箱，所述防尘箱底部的两侧均固定安装有限位块，所述安装座顶部的两侧均开设有限位槽，所述限位块的底部贯穿至限位槽的内壁并与限位槽的内壁卡接，所述安装座的顶部并位于防尘箱的内侧固定安装有充电桩，所述防尘箱的正面通过第一铰链铰接有防尘门，所述防尘门正面的左侧固定安装有拉手，所述防尘箱的右侧开设有安装口，所述安装口的内侧通过第二铰链铰接有操作门，所述操作门的右侧焊接有把手，所述安装口内侧的顶部和底部均固定安装有与操作门配合使用的密封块，所述防尘门的正面开设有散热孔。

优选的，所述散热孔的数量不少于12个，且12个散热孔大小相同。

优选的，所述拉手的表面套接有防滑套，所述防滑套的表面开设有防滑纹。

优选的，所述限位槽的内侧设置有密封圈，且密封圈的表面与限位槽的内壁固定连接。

优选的，所述防尘箱的顶部设置有隔热板，所述隔热板与防尘箱之间对称固定安装有固定杆。

（三）有益效果

与现有技术相比，本实用新型提供了一种户外防尘充电桩，具备以下有益效果：

1、本实用新型通过设置安装座、安装块、安装孔、防尘箱、限位块、限位槽、防尘门、拉手、安装口、操作门、把手、密封块和散热孔的相互配合，解决了现有的充电桩不具有防尘功能的问题，该充电桩可避免放置时表面附着大量灰尘导致充电桩无法有效散热造成损坏的状况，从而对充电桩进行了保护，延长了充电桩的使用寿命，降低了充电桩的使用成本，因此适合推广使用。

2、本实用新型通过密封圈的设置，增加了限位块和限位槽之间的密闭性，避免了防尘箱在使用时出现晃动的状况，提高了防尘箱使用时的稳定性，通过隔热板的设置，可对充电桩起到保护的作用，避免了防尘箱内的温度过高导致充电桩无法有效散热的状况，提高了防尘箱的实用性，通过防滑套的设置，增加了拉手表面的摩擦力，避免了使用者的手与拉手接触时出现打滑的状况，方便了使用者的使用。

附图说明

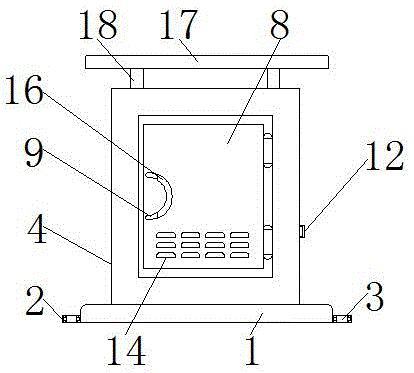

图1为本实用新型结构示意图；

图2为本实用新型结构剖视图；

图3是图2中A处的局部放大示意图；

图4是图2中B处的局部放大示意图。

图中：1安装座、2安装块、3安装孔、4防尘箱、5限位块、6限位槽、7充电桩、8防尘门、9拉手、10安装口、11操作门、12把手、13密封块、14散热孔、15密封圈、16防滑套、17隔热板、18固定杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，一种户外防尘充电桩，包括安装座1，安装座1的两侧均固定安装有安装块2，安装块2的内壁开设有安装孔3，安装座1的顶部设置有防尘箱4，防尘箱4底部的两侧均固定安装有限位块5，安装座1顶部的两侧均开设有限位槽6，限位块5的底部贯穿至限位槽6的内壁并与限位槽6的内壁卡接，限位槽6的内侧设置有密封圈15，且密封圈15的表面与限位槽6的内壁固定连接，通过密封圈15的设置，增加了限位块5和限位槽6之间的密闭性，避免了防尘箱4在使用时出现晃动的状况，提高了防尘箱4使用时的稳定性，安装座1的顶部并位于防尘箱4的内侧固定安装有充电桩7，防尘箱4的正面通过第一铰链铰接有防尘门8，防尘门8正面的左侧固定安装有拉手9，拉手9的表面套接有防滑套16，防滑套16的表面开设有防滑纹，通过防滑套16的设置，增加了拉手9表面的摩擦力，避免了使用者的手与拉手9接触时出现打滑的状况，方便了使用者的使用，防尘箱4的右侧开设有安装口10，安装口10的内侧通过第二铰链铰接有操作门11，操作门11的右侧焊接有把手12，安装口10内侧的顶部和底部均固定安装有与操作门11配合使用的密封块13，防尘门8的正面开设有散热孔14，散热孔14的数量不少于12个，且12个散热孔14大小相同，防尘箱4的顶部设置有隔热板17，隔热板17与防尘箱4之间对称固定安装有固定杆18，通过隔热板17的设置，可对充电桩7起到保护的作用，避免了防尘箱4内的温度过高导致充电桩7无法有效散热的状况，提高了防尘箱4的实用性，通过设置安装座1、安装块2、安装孔3、防尘箱4、限位块5、限位槽6、防尘门8、拉手9、安装口10、操作门11、把手12、密封块13和散热孔14的相互配合，解决了现有的充电桩不具有防尘功能的问题，该充电桩7可避免放置时表面附着大量灰尘导致充电桩7无法有效散热造成损坏的状况，从而对充电桩7进行了保护，延长了充电桩7的使用寿命，降低了充电桩7的使用成本，因此适合推广使用。

在使用时，使用者将防尘箱4底部的限位块5卡入安装座1顶部的限位槽6中即可，当使用者需要使用充电桩7时，首先操作拉手9，使拉手9通过第一铰链的配合打开防尘门8，然后对充电桩7进行操作，然后关闭防尘门8，再操作把手12，使把手12通过第二铰链的配合打开操作门11，然后将充电头拿出对汽车进行充电即可，从而避免了充电桩7直接放置在户外，其表面和内部容易附着灰尘导致充电桩7出现损坏的状况，此时已达到该充电桩7具备防尘功能的优点。

综上所述，该户外防尘充电桩，通过安装座1、安装块2、安装孔3、防尘箱4、限位块5、限位槽6、防尘门8、拉手9、安装口10、操作门11、把手12、密封块13和散热孔14的相互配合，解决了现有的充电桩不具有防尘功能的问题。
