技术领域

本实用新型涉及电力辅助设备技术领域，具体为一种电网散热装置。

背景技术

电力系统中各种电压的变电所及输配电线路组成的整体，称为电力网，它包含变电、输电、配电三个单元，电力网的任务是输送与分配电能，改变电压。

在电网中容易发热的就是触点位置，由于属于电路之间的面接触，触点容易产生松松，导致触点位置的电阻较大最容易产生高热，现有的触点一般采用自然通风进行散热，这种散热效果并不理想，对触点来说也是一种耗损，所以需要对其进行外部强制散热。

实用新型内容

针对现有技术的不足，本实用新型提供了一种电网散热装置，具备触点位置散热效果好，可同时对多个触点进行散热，不会影响电路正常的使用的优点，解决了以上背景技术中提到的问题。

本实用新型提供如下技术方案：一种电网散热装置，包括底板，所述底板的顶部固定安装有陶瓷座，所述陶瓷座的顶部固定安装有第一导电板，所述第一导电板的顶部固定连接有第二导电板，所述第二导电板的顶部螺纹安装有与陶瓷座相配合的螺钉，所述第一导电板的左侧面固定连接有第一导线，所述第二导电板的右侧面固定连接有第二导线，所述陶瓷座的顶部活动卡接有防护罩，所述底板的右侧面固定安装有密封储存盒，所述密封储存盒的右侧面固定安装有制冷液储存箱，所述制冷液储存箱的顶部固定安装有微型泵，所述微型泵的输入端与制冷液储存箱的顶部固定连通，所述微型泵的输出端固定连通有出液管，所述出液管贯穿密封储存盒并延伸至密封储存盒的内部且底部固定连通有喷液头，所述制冷液储存箱的左侧面固定连通有与密封储存盒相连通的连通管，所述制冷液储存箱的左侧面固定连通有吹风机，所述吹风机的输出端延伸至密封储存盒的内部且固定安装有第一活性炭隔离网，所述制冷液储存箱的顶部固定连通有连通筒，所述连通筒位于制冷液储存箱内部的一端固定安装有第二活性炭隔离网，所述连通筒的顶部固定连通有出风管，所述出风管的另一端固定连通有出风排，所述出风排的侧面固定连通有出风头，所述出风头的侧面固定连通有波纹管，所述波纹管的另一端与防护罩的侧面相连通。

优选的，所述出风头的数量为九个，九个所述出风头中的另三个活动套装有密封塞。

优选的，所述密封储存盒的左侧面固定安装有导冷杆，所述导冷杆位于密封储存盒内部的一端固定连接有导冷板，所述导冷杆的另一端依次贯穿底板和陶瓷座并通过硅胶板与第一导电板的底部相接触。

优选的，所述微型泵的输入端延伸至制冷液储存箱的内部。

优选的，所述第一导线和第二导线均延伸至防护罩的外侧。

与现有技术对比，本实用新型具备以下有益效果：

1、该电网散热装置，通过微型泵和喷液头以及制冷液储存箱的配合使得制冷液进行循环进而使得制冷液快速对密封储存盒内的空气进行降温进而使得吹风机吹入的空气进行降温进而使得降温后的空气通过出风管进入到防护罩对电网的触点位置进行降温，这种降温效果好。

2、该电网散热装置，通过导冷板和导冷杆的配合可以对第一导电板的底部进行降温进而防止第一导电板的底部与空气无法接触导致降温效果不好，通过硅胶板不仅使得降温效果不会减弱而且不会出现电流与导冷杆相导通的情况。

附图说明

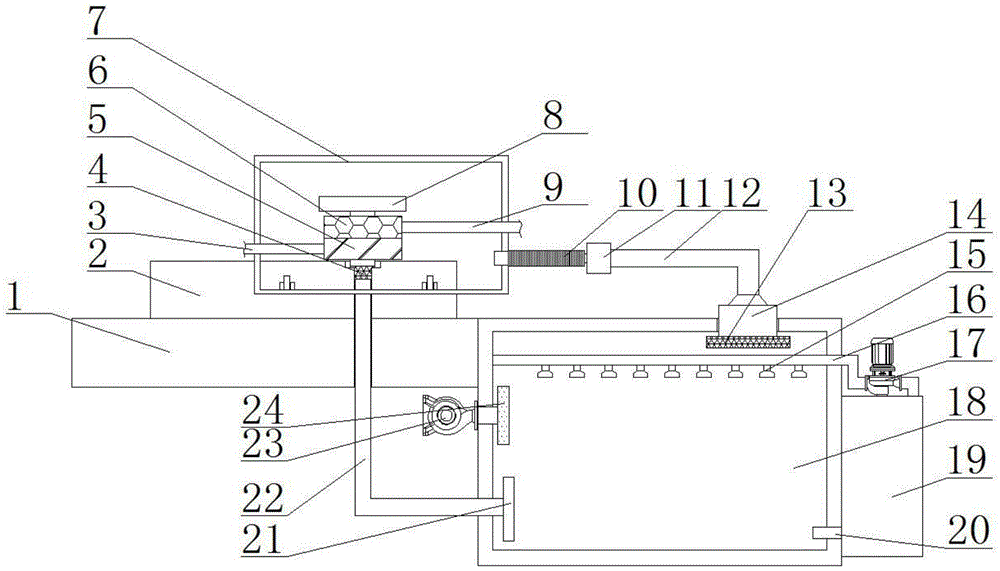

图1为本实用新型结构剖视图；

图2为本实用新型结构出风排俯视图。

图中：1、底板；2、陶瓷座；3、第一导线；4、硅胶板；5、第一导电板；6、第二导电板；7、防护罩；8、螺钉；9、第二导线；10、波纹管；11、出风排；12、出风管；13、第二活性炭隔离网；14、连通筒；15、喷液头；16、出液管；17、微型泵；18、密封储存盒；19、制冷液储存箱；20、连通管；21、导冷板；22、导冷杆；23、吹风机；24、第一活性炭隔离网；25、密封塞；26、出风头。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，一种电网散热装置，包括底板1，底板1的顶部固定安装有陶瓷座2，陶瓷座2的顶部固定安装有第一导电板5，第一导电板5的顶部固定连接有第二导电板6，第二导电板6的顶部螺纹安装有与陶瓷座2相配合的螺钉8，第一导电板5的左侧面固定连接有第一导线3，第二导电板6的右侧面固定连接有第二导线9，第一导线3和第二导线9均延伸至防护罩7的外侧，陶瓷座2的顶部活动卡接有防护罩7，底板1的右侧面固定安装有密封储存盒18，密封储存盒18的右侧面固定安装有制冷液储存箱19，制冷液储存箱19的顶部固定安装有微型泵17，微型泵17的输入端与制冷液储存箱19的顶部固定连通，微型泵17的输入端延伸至制冷液储存箱19的内部，微型泵17的输出端固定连通有出液管16，出液管16贯穿密封储存盒18并延伸至密封储存盒18的内部且底部固定连通有喷液头15，制冷液储存箱19的左侧面固定连通有与密封储存盒18相连通的连通管20，制冷液储存箱19的左侧面固定连通有吹风机23，吹风机23的输出端延伸至密封储存盒18的内部且固定安装有第一活性炭隔离网24，制冷液储存箱19的顶部固定连通有连通筒14，连通筒14位于制冷液储存箱19内部的一端固定安装有第二活性炭隔离网13，连通筒14的顶部固定连通有出风管12，出风管12的另一端固定连通有出风排11，出风排11的侧面固定连通有出风头26，出风头26的侧面固定连通有波纹管10，波纹管10的另一端与防护罩7的侧面相连通，通过微型泵17和喷液头15以及制冷液储存箱19的配合使得制冷液进行循环进而使得制冷液快速对密封储存盒18内的空气进行降温进而使得吹风机23吹入的空气进行降温进而使得降温后的空气通过出风管12进入到防护罩7对电网的触点位置进行降温，这种降温效果好，出风头26的数量为九个，九个出风头26中的另三个活动套装有密封塞25，密封储存盒18的左侧面固定安装有导冷杆22，导冷杆22位于密封储存盒18内部的一端固定连接有导冷板21，导冷杆22的另一端依次贯穿底板1和陶瓷座2并通过硅胶板4与第一导电板5的底部相接触，通过导冷板21和导冷杆22的配合可以对第一导电板5的底部进行降温进而防止第一导电板5的底部与空气无法接触导致降温效果不好，通过硅胶板4不仅使得降温效果不会减弱而且不会出现电流与导冷杆22相导通的情况。

工作原理，微型泵17进行工作将制冷液储存箱19内的制冷液通过出液管16运送到喷液头15内喷出，然后通过连通管20回流到制冷液储存箱19内，然后吹风机23将外界的风吹向密封储存盒18内进行降温并通过连通筒14吹出，再经过出风管12和出风排11以及波纹管10吹向对应的防护罩7内进行降温，防护罩7并不处于完全密封状态，冷风将热量带走，于此同时，导冷板21将低温通过导冷杆22和硅胶板4传递到第一导电板5的底部进行降温。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
