技术领域

本实用新型涉及充电机技术领域，具体为一种充电机扩容装置。

背景技术

电机是采用高频电源技术，运用先进的智能动态调整充电技术。充电机一般是采用恒流、恒压、小恒流智能三个阶段充电方式，具有充电效率高、操作简单、重量轻、体积小等特点，越来越多的企业进入了充电机行业。

目前，现有的充电机扩容还存在着一些不足的地方，例如；现有的充电机扩容，无法将多个充电机放置在一起进行扩容，同时充电机在运行时会产生大量的热量，容易造成充电机损坏。

实用新型内容

本实用新型的目的在于提供一种充电机扩容装置，解决了背景技术中所提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种充电机扩容装置，包括装置箱体，所述装置箱体内部设置有储存扩容散热机构；

所述储存扩容散热机构包括充电放置孔、方形孔、固定框板、第一把手、固定杆、双头电机、充电机、电机轴和吹风扇叶；所述装置箱体顶部等距开设有六个充电放置孔，且六个充电放置孔之间开设有方形孔，所述方形孔内部插接有固定框板，所述固定框板顶部焊接有第一把手，所述充电放置孔内部放置有充电机；

所述固定框板内部前后两侧均固定连接有固定杆的一端，所述固定杆的另一端固定连接有双头电机，所述双头电机左右两侧均转动连接有电机轴的一端，所述电机轴的另一端固定连接有吹风扇叶。

作为本实用新型的一种优选实施方式，所述方形孔左右两侧均连通有充电放置孔。

作为本实用新型的一种优选实施方式，所述装置箱体底部固定连接有固定壳体，所述装置箱体前侧中间固定连接有冷却箱体，所述冷却箱体左侧连通有第一管道，所述第一管道左侧连通有水泵，所述水泵位于装置箱体前侧，所述水泵左侧连通有第二管道的一端，所述第二管道的另一端穿过固定壳体连通有圆形管道，所述圆形管道右侧连通有第三管道的一端，所述第三管道的另一端穿过固定壳体连通有冷却箱体。

作为本实用新型的一种优选实施方式，所述装置箱体右侧顶部焊接有第二把手。

作为本实用新型的一种优选实施方式，所述装置箱体、冷却箱体、固定框板和固定壳体均为不锈金属材质。

与现有技术相比，本实用新型的有益效果如下：

1.本实用新型通过装置箱体上的充电放置孔和固定框板内的双头电机，不仅可以将多个充电机组合放置在一起，进行扩容，而且采用固定框板内的双头电机，能够同时对多个充电机进行散热降温，有利于更为实用的使用一种充电机扩容装置。

2.本实用新型通过圆形管道和冷却箱体，不仅可以利用第二管道和第三管道循环冷却液，对充电机进行散热，而且还能够利用圆形管道增加冷却的面积，提升对充电机冷却的效果，有利于更为实用的使用一种充电机扩容装置。

3.本实用新型通过装置箱体上的方形孔和方形孔内的固定框板，可以便捷的拿取固定框板，对固定框板内的双头电机清洁和更换，有利于更为实用的使用一种充电机扩容装置。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

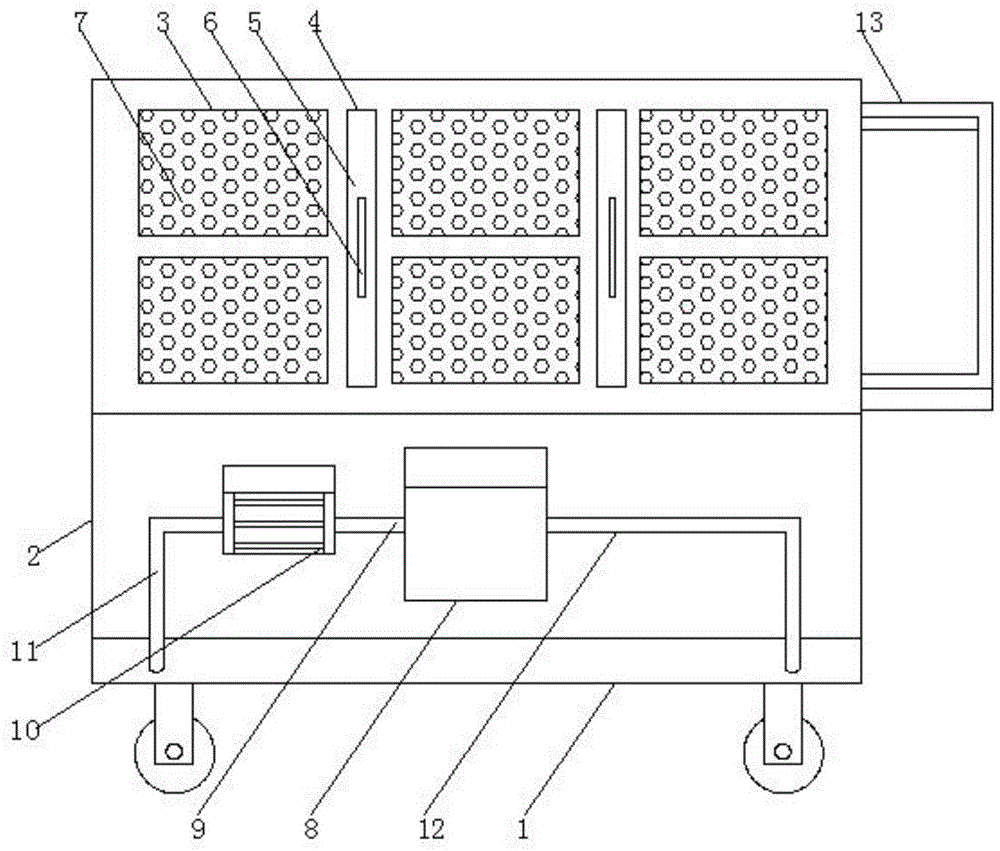

图1为本实用新型一种充电机扩容装置的主视图；

图2为本实用新型一种充电机扩容装置的固定框板视图；

图3为本实用新型一种充电机扩容装置的固定壳体内视图；

图4为本实用新型一种充电机扩容装置的电路图。

图中：1，固定壳体2，装置箱体3，充电放置孔4，方形孔5，固定框板6，第一把手7，充电机8，冷却箱体9，第一管道10，水泵11，第二管道12，第三管道13，第二把手14，固定杆15，双头电机16，电机轴17，吹风扇叶18，圆形管道。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1-4，本实用新型提供一种技术方案：一种充电机扩容装置，包括装置箱体2，所述装置箱体2内部设置有储存扩容散热机构；

所述储存扩容散热机构包括充电放置孔3、方形孔4、固定框板5、第一把手6、固定杆14、双头电机15、充电机7、电机轴16和吹风扇叶17；所述装置箱体2顶部等距开设有六个充电放置孔3，且六个充电放置孔3之间开设有方形孔4，所述方形孔4内部插接有固定框板5，所述固定框板5顶部焊接有第一把手6，所述充电放置孔3内部放置有充电机7；

所述固定框板5内部前后两侧均固定连接有固定杆14的一端，所述固定杆14的另一端固定连接有双头电机15，所述双头电机15左右两侧均转动连接有电机轴16的一端，所述电机轴16的另一端固定连接有吹风扇叶17。

本实施例中请参阅图1，通过装置箱体2上的充电放置孔3和固定框板5内的双头电机15，不仅可以将多个充电机7组合放置在一起，进行扩容，而且采用固定框板5内的双头电机15，能够同时对多个充电机7进行散热降温，有利于更为实用的使用一种充电机扩容装置，通过装置箱体2上的方形孔4和方形孔4内的固定框板5，可以便捷的拿取固定框板5，对固定框板5内的双头电机15清洁和更换，有利于更为实用的使用一种充电机扩容装置。

其中，所述方形孔4左右两侧均连通有充电放置孔3。

其中，所述装置箱体2底部固定连接有固定壳体1，所述装置箱体2前侧中间固定连接有冷却箱体8，所述冷却箱体8左侧连通有第一管道9，所述第一管道9左侧连通有水泵10，所述水泵10位于装置箱体2前侧，所述水泵10左侧连通有第二管道11的一端，所述第二管道11的另一端穿过固定壳体1连通有圆形管道18，所述圆形管道18右侧连通有第三管道12的一端，所述第三管道12的另一端穿过固定壳体1连通有冷却箱体8。

本实施例中请参阅图1，通过圆形管道18和冷却箱体8，不仅可以利用第二管道11和第三管道12循环冷却液，对充电机7进行散热，而且还能够利用圆形管道18增加冷却的面积，提升对充电机7冷却的效果，有利于更为实用的使用一种充电机扩容装置。

其中，所述装置箱体2右侧顶部焊接有第二把手13。

其中，所述装置箱体2、冷却箱体8、固定框板5和固定壳体1均为不锈金属材质。

在一种充电机扩容装置使用的时候，先将双头电机15和水泵10与外部电源电性连接，然后将双头电机15和水泵10与外部控制开关信号连接，在连接完成后，可以将多个充电机7放入到充电放置孔3内，然后利用外部控制开关打开双头电机15，双头电机15带动电机轴16，电机轴16带动吹风扇叶17，对充电机7进行降温，当需要进一步提升降温的效果时，可以打开水泵10，水泵10经过第一管道9和第二管道11，将冷却箱体8内的冷却液抽入到圆形管道18内，圆形管道18会冲洗将冷却液输送到第三管道12和冷却箱体8内。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
