技术领域

本实用新型涉及汽车充电桩技术领域，具体为一种可收纳充电线的充电桩连接器。

背景技术

充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑(公共楼宇、商场、公共停车场等)和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。充电桩一般提供常规充电和快速充电两种充电方式，人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用，进行相应的充电方式、充电时间、费用数据打印等操作，充电桩显示屏能显示充电量、费用、充电时间等数据，充电桩连接器就是连接充电桩与电动汽车的连接装置。

但是，传统的充电桩连接器在使用过程中存在一些弊端，比如：传统的充电桩连接器在使用时由于充电线在长期在外部，经常受到风吹雨打，容易加快电线的老化速度，不利于充电桩的使用。

实用新型内容

本实用新型的目的在于提供一种可收纳充电线的充电桩连接器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可收纳充电线的充电桩连接器，包括充电线、把手充电头和卷线箱，所述充电线一端固定连接有充电线安装头，所述充电线安装头固定连接有固定块，所述固定块一侧固定焊接有卷线箱，所述卷线箱内壁通过转轴固定连接有卷线盘，所述卷线盘顶部固定连接有第一齿轮，所述固定块内壁位于第一齿轮上方固定通过转轴固定活动安装有第二齿轮，所述固定块顶部固定安装有电机，所述电机输出端固定安装有主动齿轮。

进一步的，所述固定块一侧固定连接有把手，所述把手开设有方便把持的开口。

进一步的，所述固定块远离把手的一侧固定连接有充电头，所述充电头固定连接有充电接口。

进一步的，所述主动齿轮与第二齿轮相齿合，所述第二齿轮与第一齿轮相齿合。

进一步的，所述把手顶部固定安装有开关，所述开关与电机电性连接。

进一步的，所述把手开设有防滑花纹。

与现有技术相比，本实用新型的有益效果是：

本实用新型通过开关开启电机，电机带动主动齿轮转动，主动齿轮与第二齿轮相齿合，所述第二齿轮与第一齿轮相齿合，通过主动齿轮可以带动第二齿轮转动，通过第二齿轮可以带动第一齿轮转动，通过第一齿轮可以带动卷线盘转动，卷线盘转动会将充电线卷入卷线盘，防止充电线风吹日晒，导致充电线老化加速。

附图说明

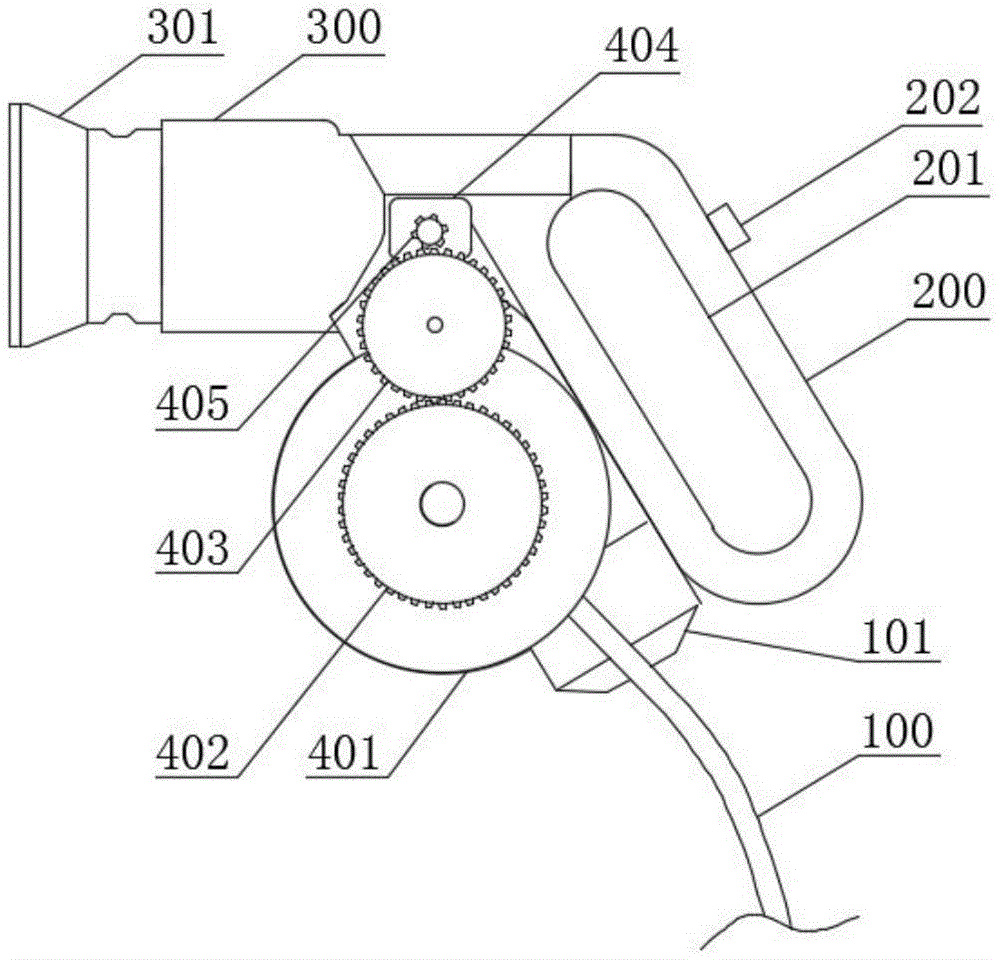

图1为本实用新型主视图；

图2为本实用新型整体结构示意图；

图3为本实用新型电路图。

图中：100-充电线；101-充电线安装头；200-把手；201-开口；202-开关；300-充电头；301-充电接口；400-卷线箱；401-卷线盘；402-第一齿轮；403-第二齿轮；404-电机；405-主动齿轮；406-固定块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种可收纳充电线的充电桩连接器，包括充电线100、把手200充电头300和卷线箱400，所述充电线100一端固定连接有充电线安装头101，所述充电线安装头101固定连接有固定块406，所述固定块406一侧固定焊接有卷线箱400，所述卷线箱400内壁通过转轴固定连接有卷线盘401，所述卷线盘401顶部固定连接有第一齿轮402，所述固定块406内壁位于第一齿轮402上方固定通过转轴固定活动安装有第二齿轮403，所述固定块406顶部固定安装有电机404，所述电机404输出端固定安装有主动齿轮405。

所述固定块406一侧固定连接有把手200，所述把手200开设有方便把持的开口201，通过把手200与开口201可以更方便的拿持连接器，所述固定块406远离把手200的一侧固定连接有充电头300，所述充电头300固定连接有充电接口301，通过充电接头301方便与汽车连接，所述主动齿轮405与第二齿轮403相齿合，所述第二齿轮403与第一齿轮402相齿合，通过主动齿轮405可以带动第二齿轮403转动，通过第二齿轮403可以带动第一齿轮402转动，通过第一齿轮402可以带动卷线盘401转动，所述把手200顶部固定安装有开关202，所述开关202与电机404电性连接，通过开关202可以控制电机404启动，所述把手200开设有防滑花纹，通过防滑花纹可以防止在拿持时打滑。

工作原理：使用时，在完成充电后，通过开关202开启电机404，电机404带动主动齿轮405转动，主动齿轮405与第二齿轮403相齿合，所述第二齿轮403与第一齿轮402相齿合，通过主动齿轮405可以带动第二齿轮403转动，通过第二齿轮403可以带动第一齿轮402转动，通过第一齿轮402可以带动卷线盘401转动，卷线盘401转动会将充电线100卷入卷线盘401，防止充电线100风吹日晒，导致充电线100老化加速。
