技术领域

本实用新型涉及灯具生产领域，具体是一种点动控制的LED灯具生产操作支撑架。

背景技术

发光二极管灯具，亦称LED灯具，是指能透光、分配和改变LED光源光分布的器具，包括除LED光源外所有用于固定和保护LED光源所需的全部零、部件，以及与电源连接所必需的线路附件。发光二极管灯具以其高效、节能、安全、长寿、小巧、清晰光线等技术特点，正在成为新一代照明市场的主力产品，且有力地拉动环保节能产业的高速发展。

LED灯具在生产制作的时候是在操作台上进行操作，但是现有的操作台在使用的时候非常不方便因为其实固定设置的，而部分能够转动设置的操作台，都是需要手动操作，但是这种手动操作出现的问题就是容易出现操作不到位或者过度的情况，因此需要对其进行改进。

实用新型内容

本实用新型的目的在于提供一种点动控制的LED灯具生产操作支撑架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种点动控制的LED灯具生产操作支撑架，包括支撑架本体，所述支撑架本体的底部设置底座，所述底座的上方设置固定套筒，所述固定套筒与底座之间通过焊接的方式固定连接，所述固定套筒的内设置转动支撑柱，所述转动支撑柱与固定套筒之间通过推力轴承的作用转动连接，所述转动支撑柱的顶部设置操作板，所述操作板与转动支撑柱之间通过固定螺钉的作用固定连接，所述固定套筒的侧壁上设置支撑柱，所述支撑柱的底部与固定套筒的外壁之间通过固定螺钉的作用固定连接，所述支撑柱的顶部设置固定梁，所述固定梁与支撑柱的顶部之间固定连接，所述固定梁上设置压杆，所述压杆插接在固定梁上，所述压杆的底部设置齿条，所述齿条与压杆是一体成型结构，所述齿条的外侧设置转动轴，所述转动轴上设置齿轮，所述齿轮与转动轴之间固定连接，所述转动轴与支撑柱之间通过固定架和轴承的作用转动连接，所述转动轴的左端设置在固定套筒上方。

作为本实用新型进一步的方案：所述固定套筒上设置支架，所述转动支撑柱与支架之间转动连接。

作为本实用新型再进一步的方案：所述固定梁的内侧设置防护挡板，所述防护挡板与固定梁是一体成型结构。

作为本实用新型再进一步的方案：所述压杆上设置固定板，所述固定板与压杆之间固定连接。

作为本实用新型再进一步的方案：所述固定板上设置复位弹簧，所述复位弹簧的一端与固定梁的底部固定连接，另一端与固定板的端面固定连接。

作为本实用新型再进一步的方案：所述转动轴上设置锥齿轮A，所述转动支撑柱上设置锥齿轮B，所述锥齿轮A与锥齿轮B之间相互啮合作用。

作为本实用新型再进一步的方案：所述操作板的上端面内侧设置放置架，所述放置架与操作板之间固定连接。

作为本实用新型再进一步的方案：所述操作板中间位置设置工具腔，所述工具腔与操作板之间固定连接。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，通过点动的方式使装置本体操作的时候更加方便，避免每次对支架进行操作的时候出现不到位或者过位的情况，有效地提高了工作效率，使用方便，实用性强。

附图说明

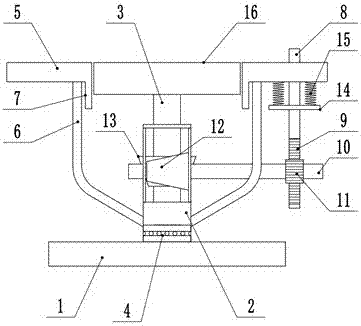

图1为点动控制的LED灯具生产操作支撑架的结构示意图。

图2为点动控制的LED灯具生产操作支撑架的俯视图。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种点动控制的LED灯具生产操作支撑架，包括支撑架本体，所述支撑架本体的底部设置底座1，所述底座1的上方设置固定套筒2，所述固定套筒2与底座1之间通过焊接的方式固定连接，所述固定套筒2的内设置转动支撑柱3，所述转动支撑柱3与固定套筒2之间通过推力轴承4的作用转动连接，所述固定套筒2上设置支架，所述转动支撑柱3与支架之间转动连接，通过支架的作用对转动支撑柱3进行支撑，所述转动支撑柱3的顶部设置操作板16，所述操作板16与转动支撑柱3之间通过固定螺钉的作用固定连接，所述固定套筒2的侧壁上设置支撑柱6，所述支撑柱6的底部与固定套筒2的外壁之间通过固定螺钉的作用固定连接，所述支撑柱6的顶部设置固定梁5，所述固定梁5与支撑柱6的顶部之间固定连接，所述固定梁5的内侧设置防护挡板7，所述防护挡板7与固定梁5是一体成型结构，所述固定梁5上设置压杆8，所述压杆8插接在固定梁5上，所述压杆8上设置固定板14，所述固定板14与压杆8之间固定连接，所述固定板14上设置复位弹簧15，所述复位弹簧15的一端与固定梁5的底部固定连接，另一端与固定板14的端面固定连接，所述压杆8的底部设置齿条9，所述齿条9与压杆8是一体成型结构，所述齿条9的外侧设置转动轴10，所述转动轴10上设置齿轮11，所述齿轮11与转动轴10之间固定连接，所述转动轴10与支撑柱6之间通过固定架和轴承的作用转动连接，所述转动轴10的左端设置在固定套筒2上方，所述转动轴10上设置锥齿轮A12，所述转动支撑柱3上设置锥齿轮B13，所述锥齿轮A12与锥齿轮B13之间相互啮合作用，所述操作板16的上端面内侧设置放置架17，所述放置架17与操作板16之间固定连接，所述操作板16中间位置设置工具腔18，所述工具腔18与操作板16之间固定连接。

本实用新型的工作原理：支撑架本体使用的时候通过放置架17的作用对LED灯的灯管进行放置，放置在放置架17上进行操作，而工具腔18的内部放置一些工具，在使用的过程中通过按压压杆8，通过压杆8的作用带动齿条9的运动，由于齿条9与齿轮11之间相互配合作用，通过齿轮11的作用带动转动轴10的转动，而转动轴10端部的锥齿轮A12与转动支撑柱3上的锥齿轮B13之间相互作用，通过锥齿轮A12与锥齿轮B13的作用带动转动支撑柱3的转动，从而实现操作板16的转动，从而让操作人员进行操作，本实用新型结构简单，通过点动的方式使装置本体操作的时候更加方便，避免每次对支架进行操作的时候出现不到位或者过位的情况，有效地提高了工作效率，使用方便，实用性强。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
