技术领域

本实用新型涉及音箱领域，特别涉及一种预警信号发布扩音箱。

背景技术

预警信号发布扩音箱为一种向人们发送警示性消息的装置，由扩音箱壳体和吸附底盘等组成，其固定吸附安装与汽车的顶端，也可以安装于其他固定物的上端，具备较好的消息散播效果，且功耗较低，广泛应用于各个领域；然而现阶段使用的预警信号发布扩音箱在使用时，雨天很容易遭到雨水的侵蚀，导致进入内部腐蚀元件或造成短路，夏天太阳的照射很容易使得整体外壳和内部元件加快老化，而且拆卸维修不方便，不能直观的查看到各个部件情况。

实用新型内容

本实用新型的主要目的在于提供一种预警信号发布扩音箱，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种预警信号发布扩音箱，包括扩音箱壳体，所述扩音箱壳体的上表面固定安装有安装面板，所述扩音箱壳体的下表面位于四等分边缘处均固定安装有吸附底盘，所述扩音箱壳体的四等分表面均固定安装有低音端口，所述扩音箱壳体的四等分表面均固定安装有高音端口，高音端口的内部固定安装有扩音头，所述扩音箱壳体的下表面位于吸附底盘的上方开设有限位凹槽，所述吸附底盘的内侧下表面固定安装有吸附磁块。

优选的，所述安装面板的上表面固定安装有锡箔表层，所述安装面板的下表面位于边缘位置均固定安装有密封垫圈，所述安装面板的下表面中部固定安装有安装中板，所述安装中板的表面开设有固定螺孔。

优选的，所述安装面板通过密封垫圈与扩音箱壳体上端形成固定密封，所述安装面板靠近八角位置处均固定卡设又安装孔，且安装面板通过螺栓和安装孔与扩音箱壳体固定。

优选的，所述低音端口的表面固定安装有百叶挡板，所述低音端口位于百叶挡板之间均固定安装有隔离网。

优选的，所述百叶挡板的厚度为三到五毫米，所述百叶挡板与水平面的倾斜角度为45度。

优选的，所述吸附底盘的上表面中部固定安装有限位柱，所述吸附底盘的上表面位于限位柱的外侧固定安装有回位弹簧，所述吸附底盘通过回位弹簧与扩音箱壳体弹性连接，所述扩音箱壳体的形状为八边形，所述高音端口和所述低音端口交错分布在扩音箱壳体的每个面。

与现有技术相比，本实用新型具有如下有益效果：

本实用新型中，通过设置的安装面板，安装面板上端设有锡箔表层可以在晴天反射掉大部分的阳关照射，这样便可减小阳光照射产生的温度，从而防止内部元件老化，而设有的安装中板可以将所有元件安装在八面的板上，这样便可在拆卸维护时更加方便，只需要拆卸掉安装面板便可将内部原件整体取出，而且便于查看各个部件的情况，使得更加直观，通过设置的低音端口，低音端口为保证音量的发出而设有的百叶挡板可以起到良好的挡雨作用，同时内部隔离网对雨水起到双重隔离，使得整体结构的防水能力更好。

附图说明

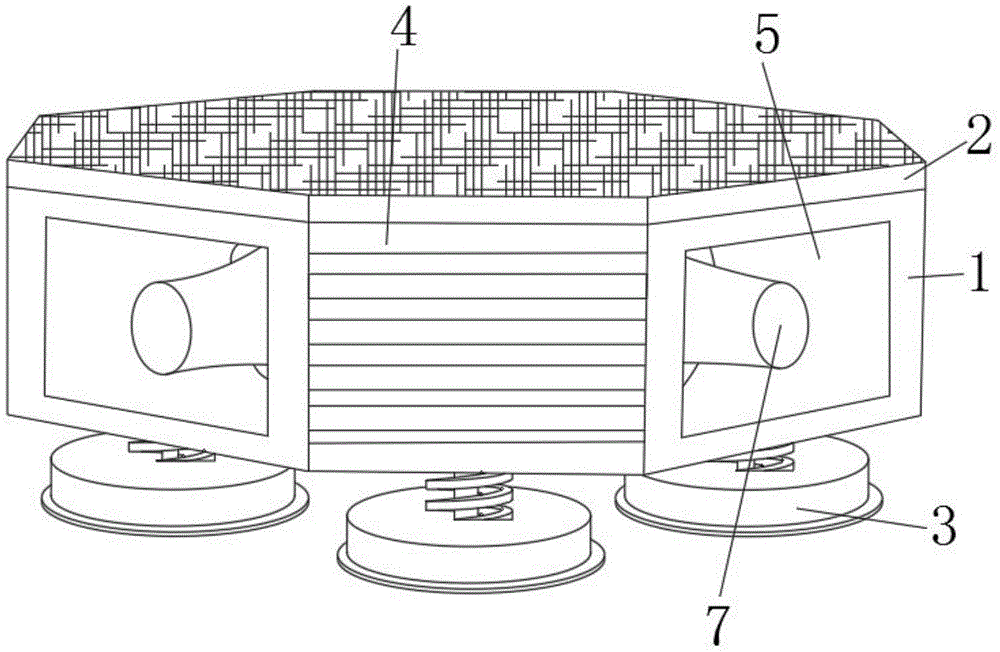

图1为本实用新型一种预警信号发布扩音箱的整体结构示意图；

图2为本实用新型一种预警信号发布扩音箱的低音端口局部剖面图；

图3为本实用新型一种预警信号发布扩音箱的安装面板拆解视图；

图4为本实用新型一种预警信号发布扩音箱的局部剖面图。

图中：1、扩音箱壳体；2、安装面板；201、锡箔表层；202、密封垫圈；203、安装中板；204、固定螺孔；3、吸附底盘；301、限位柱；302、回位弹簧；4、低音端口；401、百叶挡板；402、隔离网；5、高音端口；6、吸附磁块；7、扩音头；8、限位凹槽。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

如图1-4所示，一种预警信号发布扩音箱，包括扩音箱壳体1，所述扩音箱壳体1的上表面固定安装有安装面板2，所述扩音箱壳体1的下表面位于四等分边缘处均固定安装有吸附底盘3，所述扩音箱壳体1的四等分表面均固定安装有低音端口4，所述扩音箱壳体1的四等分表面均固定安装有高音端口5，高音端口5的内部固定安装有扩音头7，所述扩音箱壳体1的下表面位于吸附底盘3的上方开设有限位凹槽8，所述吸附底盘3的内侧下表面固定安装有吸附磁块6；

安装面板2的上表面固定安装有锡箔表层201，所述安装面板2的下表面位于边缘位置均固定安装有密封垫圈202，所述安装面板2的下表面中部固定安装有安装中板203，所述安装中板203的表面开设有固定螺孔204；安装面板2通过密封垫圈202与扩音箱壳体1上端形成固定密封，所述安装面板2靠近八角位置处均固定卡设又安装孔，且安装面板2通过螺栓和安装孔与扩音箱壳体1固定；低音端口4的表面固定安装有百叶挡板401，所述低音端口4位于百叶挡板401之间均固定安装有隔离网402；百叶挡板401的厚度为三到五毫米，所述百叶挡板401与水平面的倾斜角度为45度；吸附底盘3的上表面中部固定安装有限位柱301，所述吸附底盘3的上表面位于限位柱301的外侧固定安装有回位弹簧302，所述吸附底盘3通过回位弹簧302与扩音箱壳体1弹性连接，所述扩音箱壳体1的形状为八边形，所述高音端口5和所述低音端口4交错分布在扩音箱壳体1的每个面。

需要说明的是，本实用新型为一种预警信号发布扩音箱，在使用时，需要将扩音箱壳体1下方的吸附底盘3在吸附磁块6的作用力下牢牢的吸附在预警信号发布的用车顶部，吸附后便可使用，使用前需要接通预警信号发布扩音箱电源通电，使用中可根据使用者的需求选择低音端口4或高音端口5来发布预警信息，在车辆行驶中回位弹簧302可以更好的对扩音箱壳体1进行减震缓冲，使得对扩音箱起到保护作用，然而在雨天使用时，低音端口4为保证音量的发出而设有的百叶挡板401可以起到良好的挡雨作用，同时内部隔离网402对雨水起到双重隔离，使得整体结构的防水能力更好，另外设有的安装面板2上端设有锡箔表层201可以在晴天反射掉大部分的阳关照射，这样便可减小阳光照射产生的温度，从而防止内部元件老化，而设有的安装中板203可以将所有元件安装在八面的板上，这样便可在拆卸维护时更加方便，只需要拆卸掉安装面板2便可将内部原件整体取出，而且便于查看各个部件的情况，使得更加直观。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
