技术领域

本实用新型涉及防震技术领域，具体是一种防震式显示屏。

背景技术

现有的显示屏固定方式通常是简单的将显示屏卡在外壳内，这种方式虽然能对显示屏的位置进行有效地限定，但是由于显示屏的脆弱性，显示屏微小的震动能带来显示屏与外壳间的作用力变大，会造成显示屏的损坏，如果发生大的震动或摔落，显示屏可能会直接损坏而无法使用。

因此，针对以上现状，迫切需要研究出防震效果好的防震式显示屏。

实用新型内容

本实用新型的目的在于提供一种防震式显示屏，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种防震式显示屏，包括减震装置、机壳、显示屏和防震装置，其特征在于，所述机壳表面设有显示屏；所述减震装置安装在机壳上端；所述机壳底端安装有固定杆；所述固定杆通过压力气弹簧连接防震装置；所述防震装置包括防震壳体和防震器；所述防震器壳体包括一号固定板、侧板、滑动槽和底板；所述压力气弹簧下端连接一号栅格杆；所述一号栅格杆与二号栅格杆通过一号伸缩栅格连接；所述二号栅格杆与二号固定板通过二号伸缩栅格连接；所述一号栅格杆与二号栅格杆之间设有压缩弹簧；所述二号栅格杆与二号固定板之间设有压缩弹簧；所述二号固定板安装在底板上端。

作为本实用新型进一步的方案：所述减震装置的宽度大于机壳的厚度。

作为本实用新型进一步的方案：所述减震装置包括一号减震板、减震壳和气弹簧减震器；所述一号减震板伸入减震壳连接气弹簧减震器，气弹簧减震器固定在减震壳内部的一端。

作为本实用新型进一步的方案：所述压力气弹簧套有弹簧。

作为本实用新型进一步的方案：所述一号伸缩栅格和二号伸缩栅格均为四根伸缩栅格杆组成，相邻的伸缩栅格杆通过转动螺丝连接。

作为本实用新型进一步的方案：所述滑动槽对应二号栅格杆设在防震装置内部两侧。

作为本实用新型进一步的方案：所述机壳左右两侧设有减震除尘装置，所述减震除尘装置包括静电除尘板和二号减震板；所述静电除尘板设在机壳的内部；所述二号减震板设在机壳的外部。

与现有技术相比，本实用新型的有益效果是：当装置受到外界作用力时，所述固定杆所连接的压力气弹簧进行伸缩，压力气弹簧上套装的弹簧与压力气弹簧会缓冲一部分力，剩余的作用力通过一号伸缩栅格、二号伸缩栅格和压缩弹簧缓冲；如果作用力较大时，所述二号栅格杆会在滑动槽上相对向下滑动以缓冲一部分力；当作用力缓冲完后，被压缩的压缩弹簧反过来作用一号伸缩栅格和二号伸缩栅格回到原位置；如果装置不慎摔落，所述减震装置、减震除尘装置和防震装置会共同作用缓冲冲击力，以确保装置不会损坏。综上所述，本实用新型结构简单，防震效果好。

附图说明

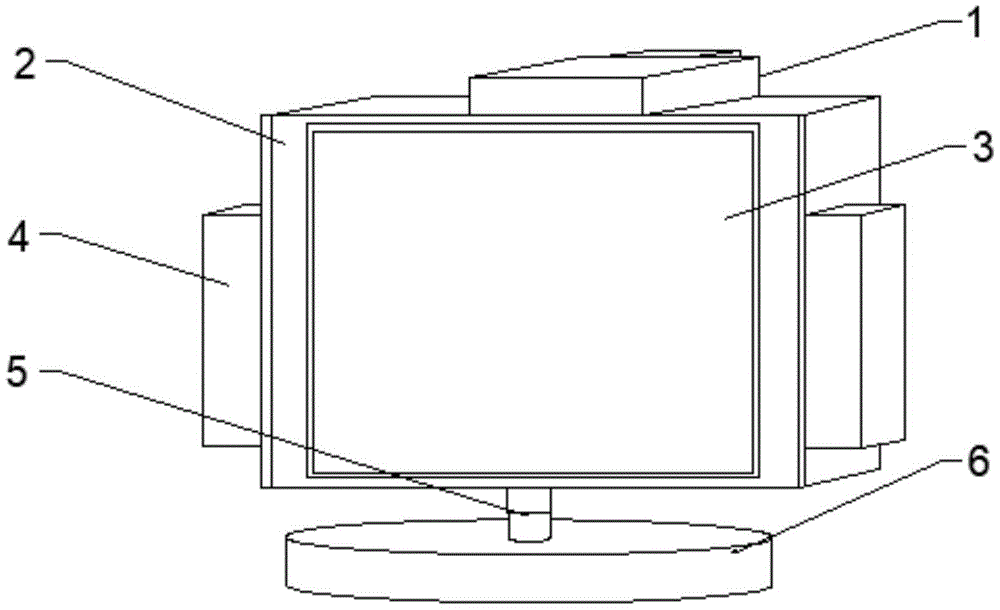

图1为本实用新型的结构示意图。

图2为本实用新型中防震装置的结构示意图。

图3为本实用新型中减震装置的结构示意图。

图4为本实用新型中减震除尘装置的结构示意图。

图中：1-减震装置，2-机壳，3-显示屏，4-减震除尘装置，5-固定杆，6-防震装置，7-一号固定板，8-压力气弹簧，9-一号栅格杆，10-滑动槽，11-伸缩栅格杆，12-二号栅格杆，13-转动螺丝，14-二号固定板，15-压缩弹簧，16-底板，17-一号减震板，18-减震壳，19-气弹簧减震器，20-静电除尘板，21-二号减震板。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。

在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。

在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。

实施例1

请参阅图1～4，本实用新型实施例中，一种防震式显示屏，包括减震装置1、机壳2、显示屏3和防震装置6；所述机壳2表面设有显示屏3；所述减震装置1安装在机壳2上端；所述机壳2底端安装有固定杆5，所述固定杆5通过压力气弹簧8连接防震装置6；所述防震装置6包括防震壳体和防震器；所述防震壳体包括一号固定板7、侧板、滑动槽10和底板16；所述压力气弹簧8下端连接一号栅格杆9；所述一号栅格杆9与二号栅格杆12通过一号伸缩栅格连接；所述二号栅格杆12与二号固定板14通过二号伸缩栅格连接；所述一号栅格杆9与二号栅格杆12之间设有压缩弹簧15；所述二号栅格杆12与二号固定板14之间设有压缩弹簧15；所述二号固定板14安装在底板16上端。

进一步的，所述减震装置1的宽度大于机壳2的厚度；当装置不慎向后摔落时，可以降低装置背部所受的作用力。

进一步的，所述减震装置1包括一号减震板17、减震壳18和气弹簧减震器19；所述一号减震板17伸入减震壳18连接气弹簧减震器19，气弹簧减震器19固定在减震壳18内部的一端。

进一步的，所述压力气弹簧8套有弹簧，用来缓冲压力气弹簧8伸缩时的压力。

进一步的，所述一号伸缩栅格和二号伸缩栅格均为四根伸缩栅格杆11组成，相邻的伸缩栅格杆11通过转动螺丝13连接，通过转动螺丝13的设置可使相邻的伸缩栅格杆11之间相对转动。

进一步的，所述滑动槽10对应二号栅格杆12设在防震装置6内部两侧；所述滑动槽10用来缓冲一号伸缩栅格伸缩时对二号伸缩栅格的作用力。

实施例2

请参阅图1和4，所述机壳2左右两侧设有减震除尘装置4，所述减震除尘装置4包括静电除尘板20和二号减震板21；所述静电除尘板20设在机壳2的内部，用来吸收机壳2内部的灰尘；所述二号减震板21设在机壳2的外部，用来降低设备在意外摔落时所受到的冲击力。

本实用新型的工作原理是：当装置受到外界作用力时，所述固定杆5所连接的压力气弹簧8进行伸缩，压力气弹簧8上套装的弹簧与压力气弹簧8会缓冲一部分力，剩余的作用力通过一号伸缩栅格、二号伸缩栅格和压缩弹簧15缓冲；如果作用力较大时，所述二号栅格杆12会在滑动槽10上相对向下滑动以缓冲一部分力；当作用力缓冲完后，被压缩的压缩弹簧15反过来作用一号伸缩栅格和二号伸缩栅格回到原位置；如果装置不慎摔落，所述减震装置1、减震除尘装置4和防震装置6会共同作用缓冲冲击力，以确保装置不会损坏。本实用新型结构简单，防震效果好。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
