专利名: 一种方便调整充电位置的充电桩 出售状态: 未出售
专利号: 2019217394668 专利类型: 实用新型 专利分类: 新能源
专利权人: 联系人 出售价格: 面议
详细介绍:


技术领域

本实用新型涉及充电设备技术领域,尤其涉及一种方便调整充电位置的充电桩。


背景技术

石油资源的日益匮乏和燃油车尾气造成的污染严重的危害着社会经济的发展和人类的生存环境,因此人们迫切需要一种新能源汽车以替代传统的燃油车,电动车就是目前被人们寄予厚望的一种新能源汽车,但是电动车的大规模推广和应用需要以充电桩的普及为基础和前提。

目前现有的充电桩数量还较少,并且充电桩位置固定,使用不够便捷。

公开于该背景技术部分的信息仅仅旨在增加对本实用新型的总体背景的理解,而不应当被视为承认或以任何形式暗示该信息构成已为本领域一般技术人员所公知的现有技术。


实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种方便调整充电位置的充电桩。

为了实现上述目的,本实用新型采用了如下技术方案:

一种方便调整充电位置的充电桩,包括底板,所述底板的顶部固定连接有对称设置的两个滑轨,两个所述滑轨的正上方设有滑板,所述滑板的底部设有和两个滑轨相对应的两个滑槽,两个所述滑轨分别位于两个滑槽的内部并和滑槽的内侧壁之间滑动连接,所述滑板的顶部固定连接有基座,所述基座的内部设有基槽,所述基槽的内部固定连接有对称设置的两个导向块,且基槽的内底部设有支撑板,所述支撑板的顶部设有充电桩本体,所述充电桩本体的底部固定连接有对称设置的两个卡块,两个卡块分别和两个导向块之间固定连接有环形弹簧,所述充电桩本体的两侧外侧壁上固定连接有电管,所述电管远离充电桩本体的一端固定连接有充电枪。

优选地,所述支撑板和充电桩本体的底部之间设有环槽,所述环槽的内部滑动连接有多个钢珠,所述钢珠和充电桩本体的底部相接触。

优选地,所述充电桩本体的外侧固定连接有防尘罩,所述防尘罩和基座的顶部相接触。

优选地,所述充电桩本体上设有对称设置的两个枪座,两个充电枪位于枪座的内部。

优选地,所述充电枪上固定连接有握把,所述握把的外侧设有防滑纹。

优选地,所述充电桩本体的两侧设有散热孔并固定连接有防尘网。

本实用新型中,使用者使用该装置时,当新能源汽车用以充电时,使用充电枪,进行充电,为了方便距离使用,可以在底板上推动充电桩本体使滑板在滑轨上滑动,同时为了配合汽车电瓶位置的不同,充电时,可以转动充电桩本体,卡块和导向块之间压缩环形弹簧,充电完毕时,环形弹簧复位推送卡块使充电桩本体进行复位。本实用新型结构新颖,通过滑轨,使充电桩可以在位置上进行滑动调节,通过环形弹簧,实现充电桩自身的旋转,以配合多种情况下的新能源电动汽车的充电,更加便捷,提高充电效率。


附图说明

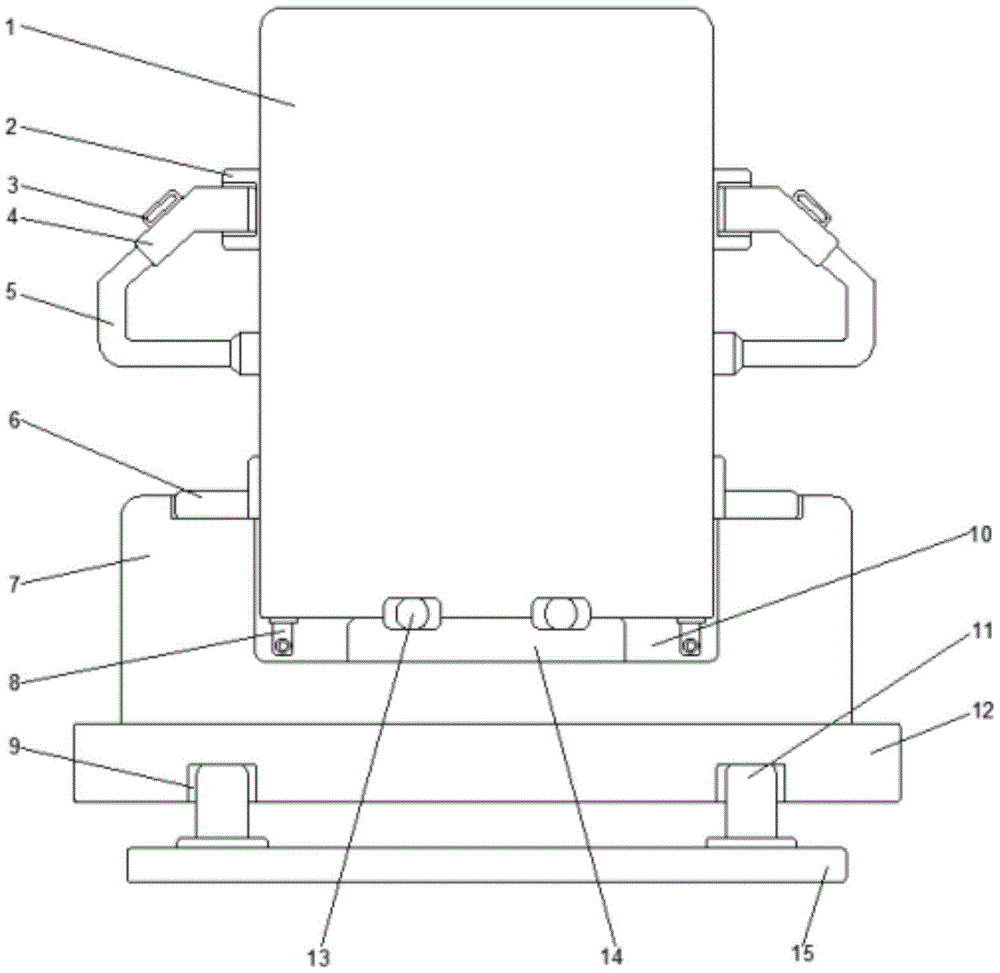

图1为本实用新型提出的一种方便调整充电位置的充电桩的结构示意图;

图2为基座的内部结构示意图;

图3为本实用新型提出的一种方便调整充电位置的充电桩的主视图;

图4为本实用新型提出的一种方便调整充电位置的充电桩的侧视图。

图中:1-充电桩本体,2-枪座,3-握把,4-充电枪,5-电管,6-防尘罩,7-基座,8-卡块,9-滑槽,10-基槽,11-滑轨,12-滑板,13-钢珠,14-支撑板,15-底板,16-导向块,17-环形弹簧,18-防尘网。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。

在本实用新型的描述中,需要说明的是,术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。

在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。

参照图1-4,一种方便调整充电位置的充电桩,包括底板15,底板15的顶部固定连接有对称设置的两个滑轨11,两个滑轨11的正上方设有滑板12,用以方便充电桩本体1的位置移动,滑板12的底部设有和两个滑轨11相对应的两个滑槽9,两个滑轨11分别位于两个滑槽9的内部并和滑槽9的内侧壁之间滑动连接,滑板12的顶部固定连接有基座7,基座7的内部设有基槽10,基槽10的内部固定连接有对称设置的两个导向块16,且基槽10的内底部设有支撑板14,支撑板14的顶部设有充电桩本体1,充电桩本体1的底部固定连接有对称设置的两个卡块8,两个卡块8分别和两个导向块16之间固定连接有环形弹簧17,用以构成充电桩本体1的复位结构,充电桩本体1的两侧外侧壁上固定连接有电管5,电管5远离充电桩本体1的一端固定连接有充电枪4。

本实用新型中,支撑板14和充电桩本体1的底部之间设有环槽,环槽的内部滑动连接有多个钢珠13,钢珠13和充电桩本体1的底部相接触,用以减少充电桩本体1和支撑板14之间的摩擦力,将滑动摩擦转化为钢珠13的滚动摩擦,充电桩本体1的外侧固定连接有防尘罩6,防尘罩6和基座7的顶部相接触,用以便面灰尘进入基槽10中,同时可以遮挡基槽10的内部结构,更加美观,充电桩本体1上设有对称设置的两个枪座2,两个充电枪4位于枪座2的内部,用以方便安置充电枪4,充电枪4上固定连接有握把3,握把3的外侧设有防滑纹,用以方便拿持充电枪4使用,充电桩本体1的两侧设有散热孔并固定连接有防尘网18,用以提高充电桩本体1的散热能力。

本实用新型中,使用者使用该装置时,当新能源汽车用以充电时,使用充电枪4,进行充电,为了方便距离使用,可以在底板15上推动充电桩本体1使滑板12在滑轨11上滑动,同时为了配合汽车电瓶位置的不同,充电时,可以转动充电桩本体1,卡块8和导向块15之间压缩环形弹簧17,充电完毕时,环形弹簧17复位推送卡块8使充电桩本体1进行复位。

以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
