技术领域
本实用新型涉及一种劈柴机,具体为一种自动化劈柴机,属于自动化设备技术领域。
背景技术
自动化技术广泛用于工业、农业、军事、科学研究、交通运输、商业、医疗、服务和家庭等方面。采用自动化技术不仅可以把人从繁重的体力劳动、部分脑力劳动以及恶劣、危险的工作环境中解放出来,而且能扩展人的器官功能,极大地提高劳动生产率,增强人类认识世界和改造世界的能力。现有的劈柴机结构简单,劈柴机本身自动化程度低,劈柴速度慢,因此提供一种自动化劈柴机。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷,提供一种自动化劈柴机。
为了解决上述技术问题,本实用新型提供了如下的技术方案:
本实用新型一种自动化劈柴机,包括劈柴机本体,所述劈柴机本体底部设置有底架,所述底架顶部两侧分别固定安装有第一支杆和第二支杆,所述第一支杆一侧设置有电机架,所述电机架顶部安装有转动电机,所述转动电机的输出轴上安装有主动轮,所述第一支杆一侧安装有从动轮,所述主动轮和所述从动轮之间通过传动带传动连接,所述第一支杆另一侧固定安装有安装架,所述安装架底部两侧固定安装有限位座,两个所述限位座之间活动连接有转动轴,所述转动轴一端穿过所述第一支杆与所述从动轮连接,所述转动轴另一端可拆卸连接有锥形切头,所述第一支杆与所述第二支杆之间固定连接有横杆,所述横杆上安装有放柴机构,所述放柴机构上设置有放柴盒,所述放柴盒顶部固定连接有提升杆,所述提升杆上滑动连接有连接座,所述放柴机构通过所述连接座与所述横杆滑动连接,所述第二支杆一侧安装有第一气缸,所述第一气缸输出端活塞杆与所述连接座侧端固定连接。
作为本实用新型的一种优选技术方案,所述连接座侧端固定安装有第二气缸,所述第二气缸的输出端活塞杆与所述提升杆顶部一侧固定连接。
作为本实用新型的一种优选技术方案,所述放柴盒一侧活动连接有侧挡板。
作为本实用新型的一种优选技术方案,所述放柴盒内部放置有木柴。
作为本实用新型的一种优选技术方案,所述锥形切头表面设置有切槽。
本实用新型所达到的有益效果是:本实用新型通过设置第一气缸和第二气缸,第一气缸带动放柴机构左右移动,第二气缸带动放柴机构上下移动,从而可以将木材与转动的锥形切头接触,并完成劈柴,结构紧凑、合理,实现了自动化劈柴,劈柴速度快,且装置本身体积较小,适合与家用,存储、运输方便。
附图说明
附图用来提供对本实用新型的进一步理解,并且构成说明书的一部分,与本实用新型的实施例一起用于解释本实用新型,并不构成对本实用新型的限制。在附图中:

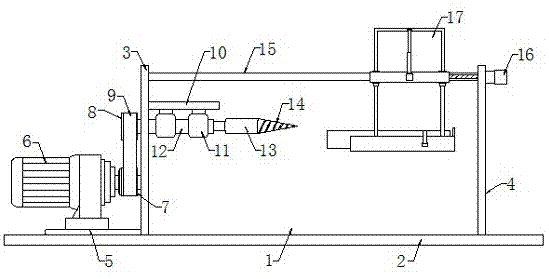

图1是本实用新型的整体结构示意图;
图2是本实用新型的放柴机构结构示意图;
图3是本实用新型的侧挡板与放柴盒连接结构示意图。
图中:1、劈柴机本体;2、底架;3、第一支杆;4、第二支杆;5、电机架;6、转动电机;7、主动轮;8、从动轮;9、传动带;10、安装架;11、限位座;12、转动轴;13、锥形切头;14、切槽;15、横杆;16、第一气缸;17、放柴机构;18、连接座;19、提升杆;20、第二气缸;21、放柴盒;22、侧挡板;23、木柴。
具体实施方式
下面将结合附图对本实用新型的技术方案进行清楚、完整地描述。在本实用新型的描述中,需要说明的是,术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”、“第三”仅用于描述目的,而不能理解为指示或暗示相正对地重要性。
在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。
实施例
如图1-3所示,一种自动化劈柴机,包括劈柴机本体1,所述劈柴机本体1底部设置有底架2,所述底架2顶部两侧分别固定安装有第一支杆3和第二支杆4,所述第一支杆3一侧设置有电机架5,所述电机架5顶部安装有转动电机6,所述转动电机6的输出轴上安装有主动轮7,所述第一支杆3一侧安装有从动轮8,所述主动轮7和所述从动轮8之间通过传动带9传动连接,所述第一支杆3另一侧固定安装有安装架10,所述安装架10底部两侧固定安装有限位座11,两个所述限位座11之间活动连接有转动轴12,所述转动轴12一端穿过所述第一支杆3与所述从动轮8连接,所述转动轴12另一端可拆卸连接有锥形切头13,所述第一支杆3与所述第二支杆4之间固定连接有横杆15,所述横杆15上安装有放柴机构17,所述放柴机构17上设置有放柴盒21,所述放柴盒21顶部固定连接有提升杆19,所述提升杆19上滑动连接有连接座18,所述放柴机构17通过所述连接座18与所述横杆15滑动连接,所述第二支杆4一侧安装有第一气缸16,所述第一气缸16输出端活塞杆与所述连接座18侧端固定连接。
所述连接座18侧端固定安装有第二气缸20,所述第二气缸20的输出端活塞杆与所述提升杆19顶部一侧固定连接,第二气缸20带动提升杆19上移。所述放柴盒21一侧活动连接有侧挡板22。所述放柴盒21内部放置有木柴23。所述锥形切头13表面设置有切槽14。
具体的,使用时首先将木柴23放置在放柴盒21内,并将木柴23一端与放柴盒21的侧挡板22抵住,然后启动第二气缸20,第二气缸20带动提升杆19向上移动,从而带动木柴23上移,当木柴23移动到锥形切头13一侧时,同时启动转动电机6和第一气缸16,转动电机6带动主动轮7转动,从而带动从动轮8转动,从动轮8转动带动转动轴12转动,从而带动锥形切头13转动,同时第一气缸16带动连接座18沿着横杆15移动,从而将木柴23与转动的锥形切头13接触,完成劈柴。
最后应说明的是:以上所述仅为本实用新型的优选实施例而已,并不用于限制本实用新型,尽管参照前述实施例对本实用新型进行了详细的说明,对于本领域的技术人员来说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
