技术领域

本实用新型涉及地瓜加工设施领域，尤其涉及一种地瓜加工用切条装置。

背景技术

地瓜干是北方常见的一种利用地瓜加工制成的食品，本来是一种家常食物，但随着人们对饮食认识的深入和观念的转变，也被当做了一种保健食品。在地瓜干进行加工时，经过清洗加工工序后，需要进行切条晒干处理，现有切条工序多为人工切条，工作效率低下，影响加工进度。

实用新型内容

本实用新型的目的在于提供一种地瓜加工用切条装置，以解决上述技术问题。

为实现上述目的本实用新型采用以下技术方案：

一种地瓜加工用切条装置，包括切条盘、开关和底架，还包括盘体、转轴、刀条、进料盘、导料盘、旋转架、推板和上盖，所述切条盘通过螺栓固定在底架顶部左侧，所述开关通过螺钉竖直安装在底架侧面，所述底架前面对应切条盘开设出料口，所述出料口为半圆形设计，所述切条盘由盘体、转轴、刀条、进料盘、导料盘、推板、旋转架和上盖组成，所述上盖竖直固定在盘体表面，所述转轴水平安装在盘体内部中心，所述盘体内壁一体化成型设有切割地瓜的刀条，所述盘体侧面焊接进料盘，所述盘体内部底面对应导料盘开设有条形下料口，所述旋转架通过转轴竖直安装在盘体内部，所述旋转架为十字形设计，旋转架四角一体化成型设有推盘。

在上述技术方案基础上，所述切条盘背面通过螺栓安装有电机，所述开关通过导线与电机相连，所述切条盘通过开关控制。

在上述技术方案基础上，所述转轴通过电机带动，所述旋转架经过转轴连接的电机提供动力，所述旋转架和上盖中心对应旋转架开设有连接孔。

与现有的地瓜切条技术相比，本地瓜加工用切条装置设计方案具有以下优点：本地瓜加工用切条装置结构巧妙合理，自动化程度高，便于大规模地瓜切条，降低成产成本；在使用地瓜加工用切条装置，进行地瓜切条时，将电机接入电源后，把清洗好的地瓜通过进料盘放入切条盘内，打开开关，电机带动转轴连接的旋转机转动，通过旋转架四周的推板，将地瓜沿盘体内壁推动，地瓜经推动在刀条表面滑过，通过刀条对地瓜切割成条，地瓜条从国下料口流入导料盘内，最终通过底架侧面的出料口统一收集，十分便捷，提高生产效率，上盖防止异物进入切条盘，安全可靠，宜推广使用。

附图说明

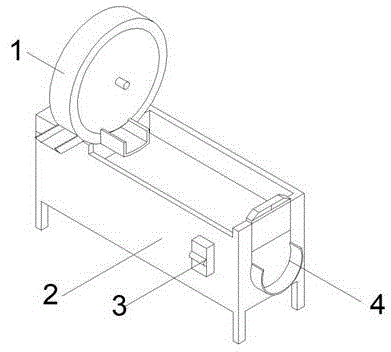

图1为本实用新型地瓜加工用切条装置的结构图。

图2为本实用新型地瓜加工用切条装置的切条盘部件结构图。

图中：1、切条盘，2、底架，3、开关，4、出料口，5、盘体，6、转轴，7、刀条，8、下料口，9、进料盘，10、导料盘，11、推板，12、旋转架，13、上盖。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

如图所示，一种地瓜加工用切条装置，包括切条盘1、开关3和底架2，还包括盘体5、转轴6、刀条7、进料盘9、导料盘10、旋转架12、推板11和上盖13，所述切条盘1通过螺栓固定在底架2顶部左侧，所述开关3通过螺钉竖直安装在底架2侧面，所述底架2前面对应切条盘1开设出料口4，所述出料口4为半圆形设计，所述切条盘1由盘体5、转轴6、刀条7、进料盘9、导料盘10、推板11、旋转架12和上盖13组成，所述上盖13竖直固定在盘体5表面，所述转轴6水平安装在盘体5内部中心，所述盘体5内壁一体化成型设有切割地瓜的刀条7，所述盘体5侧面焊接进料盘9，所述盘体5内部底面对应导料盘10开设有条形下料口8，所述旋转架12通过转轴6竖直安装在盘体5内部，所述旋转架12为十字形设计，旋转架12四角一体化成型设有推盘。

所述切条盘1背面通过螺栓安装有电机，所述开关3通过导线与电机相连，所述切条盘1通过开关3控制。

所述转轴6通过电机带动，所述旋转架12经过转轴6连接的电机提供动力，所述旋转架12和上盖13中心对应旋转架12开设有连接孔。

本实用新型工作原理在使用地瓜加工用切条装置，进行地瓜切条时，将电机接入电源后，把清洗好的地瓜通过进料盘9放入切条盘1内，打开开关3，电机带动转轴6连接的旋转机转动，通过旋转架12四周的推板11，将地瓜沿盘体5内壁推动，地瓜经推动在刀条7表面滑过，通过刀条7对地瓜切割成条，地瓜条从国下料口8流入导料盘10内，最终通过底架2侧面的出料口4统一收集，十分便捷，提高生产效率，上盖13防止异物进入切条盘1，安全可靠。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
