技术领域

本实用新型涉及研究开发平台技术领域，具体为一种充电机研究开发平台。

背景技术

充电机是轨道车辆的辅助电源的重要组成部分,充电机将电源提供的高压电压转换为负载需要的低压电压，从而充电机为轨道车辆的上的负载供电。轨道车辆的类型不同，应用在轨道车辆上的充电机的电压等级也不同，例如，轻轨车辆上需要应用750V电压等级的充电机,地铁车辆上需要应用1500V电压等级的充电机。需要在允电机研究开发平台上进行充电机的研发和测试。

根据专利201520344492.6可知，一种充电机研究开发平台，包括：N个相同电压等级的充电机模块；相邻的两个充电机模块之间设置一个开关；相邻的两个充电机模块的前一个充电机模块的高压输入端负极、以及后一个充电机模块的高压输入端正极分别连接在开关的第一端；后一个充电机模块的高压输入端负极与开关的第二端连接，开关的第二端与电源负极连接；N个充电机模块中每个充电机模块的低压输出端正极连接在第一公共端，低压输出端负极连接在第二公共端。

目前，现有的充电机研究开发平台还存在着一些不足的地方，例如；1、现有的充电机研究开发平台不能在显示屏不使用时对其进行隐藏，显示屏在不使用时容易出现碰撞坏的现象，降低了对显示屏的保护效果，而且现有的充电机研究开发平台不能限制固定板在使用时的位置，需要使用螺栓对固定板进行固定，降低了固定板拆装时的便捷性。为此，需要设计新的技术方案给予解决。

实用新型内容

本实用新型的目的在于提供一种充电机研究开发平台，解决了背景技术中所提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种充电机研究开发平台，包括平台本体，所述平台本体上设置有内置槽、支撑杆和放置板，所述内置槽位于所述平台本体内部的左侧，所述支撑杆通过铆钉与所述平台本体上表面的中间处相连接，所述放置板通过铆钉与所述平台本体上表面的右侧相连接，所述支撑杆的上端设置有照明灯；

所述内置槽的内部设置有空心柱、固定轴和限位板，所述空心柱通过铆钉与所述内置槽的底部相连接，所述固定轴通过铆钉与所述内置槽内部的左上方相连接，所述限位板通过铆钉与所述内置槽内部的右侧相连接，所述固定轴上设置有盖板，所述空心柱上设置有调节螺栓和调节杆，所述调节螺栓通过螺纹与所述空心柱的右侧相连接，所述调节杆插在所述空心柱的内部，所述调节杆上设置有固定孔和连接板，所述固定孔位于所述调节杆右下方的内部相连接，所述连接板通过铆钉与所述调节杆的上端相连接，所述连接板上设置有限位杆和固定销，所述限位杆通过铆钉与所述连接板的下方相连接，所述固定销通过铆钉与所述连接板的右端相连接，所述固定销上设置有固定板，所述固定板上设置有显示屏。

作为本实用新型的一种优选实施方式，所述盖板采用铝合金的材质制作，所述盖板的左端套在所述固定轴的外表面，并且与所述固定轴活动连接。

作为本实用新型的一种优选实施方式，所述调节螺栓穿过所述空心柱的外表面，并且通过螺纹与所述固定孔相连接。

作为本实用新型的一种优选实施方式，所述限位杆采用不锈钢的材质制作，并且呈L型。

作为本实用新型的一种优选实施方式，所述固定板套在所述固定销的外表面，并且与所述固定销活动连接，所述固定板的下方搭在所述限位杆的上方。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过内置槽和盖板的增加，当显示屏不使用的时候，先将调节螺栓从固定孔的内部拧出来，然后再将显示屏上的固定板在固定销上进行逆时针转动，直到显示屏转动到与连接板平行时为止，然后再将调节杆收缩到空心柱的内部，直到显示屏完全收缩到内置槽的内部为止，再将盖板盖在内置槽的内部，有效的实现了在显示屏不使用时对其进行隐藏，避免了显示屏在不使用时出现碰撞坏的现象，提高了对显示屏的保护效果。

2、本实用新型通过限位杆的增加，能有效的限制固定板在使用时的位置，避免了使用螺栓对固定板进行固定，提高了固定板拆装时的便捷性。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

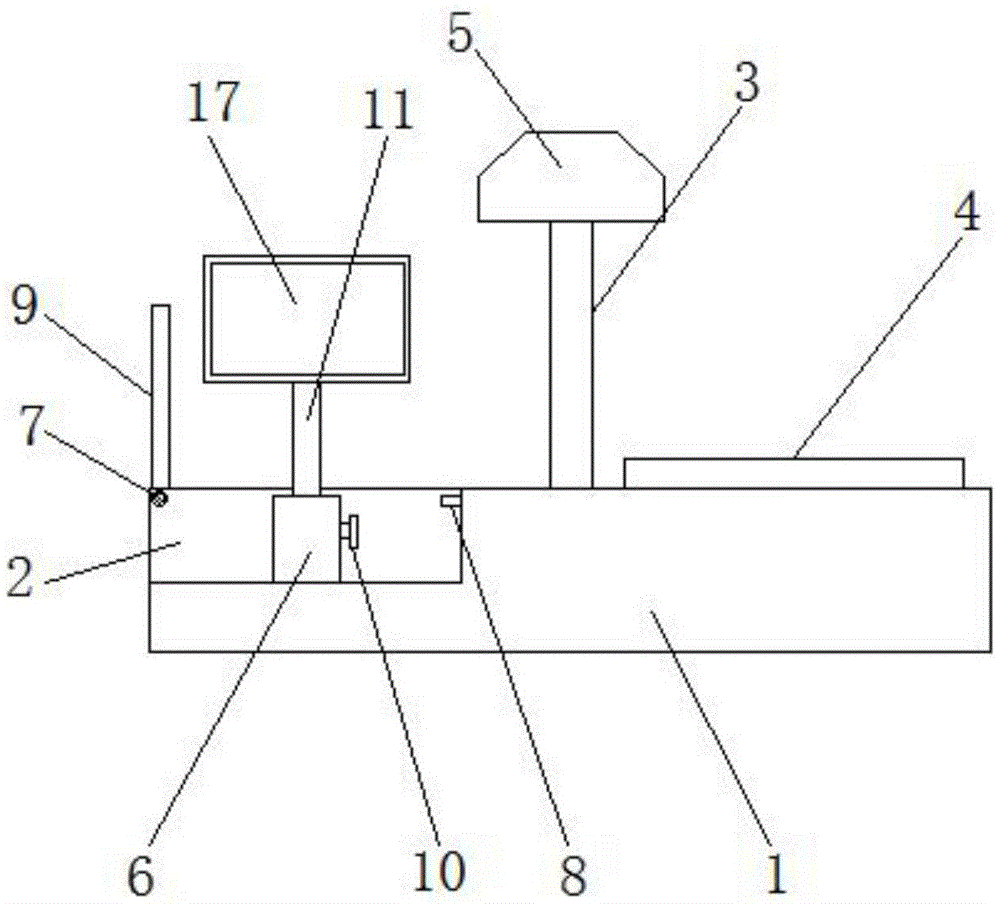

图1为本实用新型一种充电机研究开发平台的主视图；

图2为本实用新型一种充电机研究开发平台的调节杆侧视图。

图中：平台本体1、内置槽2、支撑杆3、放置板4、照明灯5、空心柱6、固定轴7、限位板8、盖板9、调节螺栓10、调节杆11、固定孔12、连接板13、限位杆14、固定销15、固定板16、显示屏17。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义，本实用新型中提供的用电器的型号仅是参考，可以通过根据实际使用情况更换功能相同的不同型号用电器。

请参阅图1-图2，本实用新型提供一种技术方案：一种充电机研究开发平台，包括平台本体1，所述平台本体1上设置有内置槽2、支撑杆3和放置板4，所述内置槽2位于所述平台本体1内部的左侧，所述支撑杆3通过铆钉与所述平台本体1上表面的中间处相连接，所述放置板4通过铆钉与所述平台本体1上表面的右侧相连接，所述支撑杆3的上端设置有照明灯5；

所述内置槽2的内部设置有空心柱6、固定轴7和限位板8，所述空心柱6通过铆钉与所述内置槽2的底部相连接，所述固定轴7通过铆钉与所述内置槽2内部的左上方相连接，所述限位板8通过铆钉与所述内置槽2内部的右侧相连接，所述固定轴7上设置有盖板9，所述空心柱6上设置有调节螺栓10和调节杆11，所述调节螺栓10通过螺纹与所述空心柱6的右侧相连接，所述调节杆11插在所述空心柱6的内部，所述调节杆11上设置有固定孔12和连接板13，所述固定孔12位于所述调节杆11右下方的内部相连接，所述连接板13通过铆钉与所述调节杆11的上端相连接，所述连接板13上设置有限位杆14和固定销15，所述限位杆14通过铆钉与所述连接板13的下方相连接，所述固定销15通过铆钉与所述连接板13的右端相连接，所述固定销15上设置有固定板16，所述固定板16上设置有显示屏17，本实施例中(如图1和图2所示)通过内置槽2和盖板9的增加，当显示屏17不使用的时候，先将调节螺栓10从固定孔12的内部拧出来，然后再将显示屏17上的固定板16在固定销15上进行逆时针转动，直到显示屏17转动到与连接板13平行时为止，然后再将调节杆11收缩到空心柱6的内部，直到显示屏17完全收缩到内置槽2的内部为止，再将盖板9盖在内置槽2的内部，有效的实现了在显示屏17不使用时对其进行隐藏，避免了显示屏17在不使用时出现碰撞坏的现象，提高了对显示屏17的保护效果，通过限位杆14的增加，能有效的限制固定板16在使用时的位置，避免了使用螺栓对固定板16进行固定，提高了固定板16拆装时的便捷性。

本实施例中(请参阅图1)，所述盖板9采用铝合金的材质制作，所述盖板9的左端套在所述固定轴7的外表面，并且与所述固定轴7活动连接，其作用在于能有效的提高了盖板9使用时的耐磨性和抗氧化性。

本实施例中(请参阅图1)，所述调节螺栓10穿过所述空心柱6的外表面，并且通过螺纹与所述固定孔12相连接，其作用在于能有效的提高了调节螺栓10在拆装时的便捷性。

本实施例中(请参阅图2)，所述限位杆14采用不锈钢的材质制作，并且呈L型，其作用在于能有效的限制固定板16使用时的位置。

本实施例中(请参阅图2)，所述固定板16套在所述固定销15的外表面，并且与所述固定销15活动连接，所述固定板16的下方搭在所述限位杆14的上方，其作用在于能有效的提高了固定板16在转动时的灵活性。

需说明的是，本实用新型一种充电机研究开发平台包括平台本体1、内置槽2、支撑杆3、放置板4、照明灯5、空心柱6、固定轴7、限位板8、盖板9、调节螺栓10、调节杆11、固定孔12、连接板13、限位杆14、固定销15、固定板16、显示屏17等部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，在一种充电机研究开发平台使用的时候，通过内置槽2和盖板9的增加，当显示屏17不使用的时候，先将调节螺栓10从固定孔12的内部拧出来，然后再将显示屏17上的固定板16在固定销15上进行逆时针转动，直到显示屏17转动到与连接板13平行时为止，然后再将调节杆11收缩到空心柱6的内部，直到显示屏17完全收缩到内置槽2的内部为止，再将盖板9盖在内置槽2的内部，有效的实现了在显示屏17不使用时对其进行隐藏，避免了显示屏17在不使用时出现碰撞坏的现象，提高了对显示屏17的保护效果，通过限位杆14的增加，能有效的限制固定板16在使用时的位置，避免了使用螺栓对固定板16进行固定，提高了固定板16拆装时的便捷性。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
